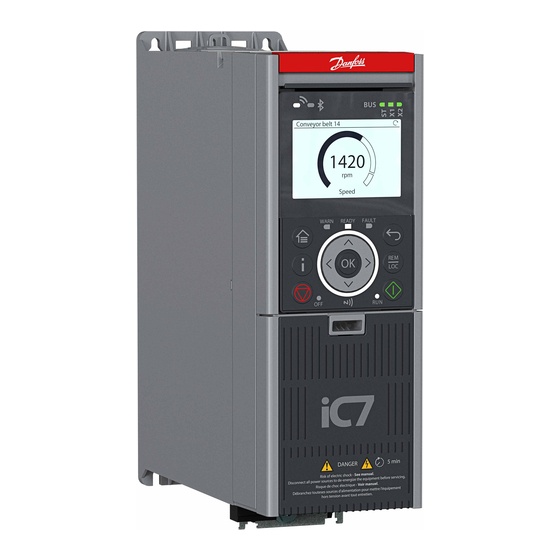

- Seite 1 Bedienungsanleitung Funktionale Sicherheit der iC7-Serie Frequency Converters, 1.3–106 A drives.danfoss.de...
- Seite 3 5.2.2 Inbetriebnahmeprüfung der STO-Anwendungen mit automatischem Wiederanlauf Betrieb und Wartung Funktionsprüfung 6.1.1 Funktionsprüfung mit dem STO-Feedback 6.1.2 Funktionsprüfung ohne Verwendung des STO-Feedback-Signals Diagnose Test Spezifikationen Normen für Funktionale Sicherheit und Performance Technische Daten Danfoss A/S © 2023.03 AQ319741840653de-000201/136R0268 | 3...
- Seite 4 Funktionale Sicherheit der iC7-Serie Bedienungsanleitung Inhalt Betriebsbedingungen Kabelspezifikationen 4 | Danfoss A/S © 2023.03 AQ319741840653de-000201/136R0268...
- Seite 5 Betrieb der Frequenzumrichter, Konfigurationsbeispiele mit empfohlenen Parametereinstellungen und Schritte zur Fehler- behebung. • Wissenswertes über Frequenzumrichter, abrufbar unter www.danfoss.com. • Weitere ergänzende Publikationen, Zeichnungen und Leitfäden finden Sie unter www.danfoss.com. Die neuesten Versionen der Danfoss-Produktdokumentation können unter http://drives.danfoss.com/downloads/portal/ herunter- geladen werden.
- Seite 6 Safe Torque Off EN IEC 61800-5-2:2017 Sicherer Stopp 1 (Safe Stop 1) SRECS – Sicherheitsbezogenes elektrisches Steuerungssystem SRP/CS EN ISO 13849-1:2015 Sicherheitsbezogene Teile von Steuerungssystemen PDS/SR EN IEC 61800-5-2:2017 Elektrische Antriebssysteme (sicherheitsbezogen) 6 | Danfoss A/S © 2023.03 AQ319741840653de-000201 / 136R0268...
- Seite 7 EN 60204-1:2018 definierte Notabschaltfunktion zu realisieren. Die Verwendung der STO-Funktion zur Umsetzung einer Nota- bschaltfunktion kann zum Tod oder zu Personenschäden/Verletzungen führen. Die Notabschaltung erfordert Maßnahmen zur elektrischen Isolierung, z. B. durch Abschaltung der Netzversorgung über ein zusätzliches Schütz. Danfoss A/S © 2023.03 AQ319741840653de-000201 / 136R0268 | 7...
- Seite 8 (Warnung) (automatischer Reset) setzen. Automatischer Wiederanlauf bedeutet, dass der Frequenzumrichter das „Safe Torque Off“ beendet und den Normalbe- trieb wieder aufnimmt, sobald an den STO-Eingängen 24 V DC anliegt. Es ist kein Reset-Signal erforderlich. 8 | Danfoss A/S © 2023.03 AQ319741840653de-000201 / 136R0268...
- Seite 9 Reguläre STO-Anforderung: Kann je nach Einstellung des Wiederanlaufs entweder ein Fehler oder eine Warnung sein. Fehler bei Anforderung oder durch internen Fehler (immer ein „Fehler“, nicht konfigurierbar). Wird nach Ablauf des Diskrepanztimers (500 ms) angezeigt. Danfoss A/S © 2023.03 AQ319741840653de-000201 / 136R0268 | 9...
- Seite 10 Die in 7.1 Normen für Funktionale Sicherheit und Performance aufgeführten PFH/PFD- und MTTF-Werte geben die Wahrscheinlich- keit dieses Fehlers wieder. Alle anderen STO-bezogenen, internen Fehler führen direkt zu einer unaufgeforderten Aktivierung der 10 | Danfoss A/S © 2023.03 AQ319741840653de-000201 / 136R0268...
- Seite 11 Control Card +24V +STO feedback –STO feedback Load Abbildung 4: Beispiel für STO-Feedback (2/2) Die STO-Feedback funktioniert ähnlich wie ein Schütz, das geschlossen wird, sobald beide STO-Eingangskanäle stromlos sind. Danfoss A/S © 2023.03 AQ319741840653de-000201 / 136R0268 | 11...
- Seite 12 Schaltschrank mit Schutzart IP54 oder höher gemäß IEC 60529 oder in einer gleichwertigen Umge- bung. 41 42 43 44 46 47 48 Abbildung 5: Anschlussklemmen für Funktionale Sicherheit 12 | Danfoss A/S © 2023.03 AQ319741840653de-000201 / 136R0268...
- Seite 13 H I N W E I S Um eine Stapelung und ein Abdriften der Spannungen auf ein gefährliches Niveau zu vermeiden, müssen GND PELV des Um- richters und die externe Sicherheitseinrichtung miteinander verbunden werden. Danfoss A/S © 2023.03 AQ319741840653de-000201 / 136R0268 | 13...
- Seite 14 43 S.INB+ 44 S.FB+ +24 V 45 GND Safety Actuator 46 S.INA– 47 S.INB– 48 S.FB– Abbildung 8: STO-Anschlussbeispiel bei Verwendung unterschiedlicher Polaritäten Weitere Verdrahtungsbeispiele finden Sie in der Dokumentation der Anwendungssoftware. 14 | Danfoss A/S © 2023.03 AQ319741840653de-000201 / 136R0268...
- Seite 15 Wenn eine Bedieneinheit installiert ist, prüfen Sie, ob auf dem Bedienfeld STO aktiviert angezeigt wird. □ Wenn die Bedieneinheit nicht installiert ist, prüfen Sie, ob im Ereignisprotokoll STO aktiviert aufgeführt ist. Danfoss A/S © 2023.03 AQ319741840653de-000201 / 136R0268 | 15...
- Seite 16 □ backs überprüfen. Siehe Abbildung Legen Sie 24 V DC wieder an die STO-Eingänge an. □ Stellen Sie sicher, dass der Motor betriebsbereit ist und innerhalb des ursprünglichen Drehzahlbereichs läuft. □ 16 | Danfoss A/S © 2023.03 AQ319741840653de-000201 / 136R0268...
- Seite 17 Stellen Sie sicher, dass der Motor betriebsbereit ist und innerhalb des ursprünglichen Drehzahlbereichs läuft. □ 6.1.2 Funktionsprüfung ohne Verwendung des STO-Feedback-Signals Alternativ kann die STO-Funktion auch ohne das Feedback-Signall überprüft werden. In diesem Fall müssen beide Kanäle separat geprüft werden. Danfoss A/S © 2023.03 AQ319741840653de-000201 / 136R0268 | 17...
- Seite 18 Wenn das STO-Feedback-Signal verwendet wird, führen Sie alle 24 Monate einen zusätzlichen Test für SIL3 durch, um eventuelle Ausfälle des STO-Feedbacks zu erkennen. Tabelle 10: Diagnosetest für STO-Feedback-Signal Prüfablauf Freige- geben Den Frequenzumrichter einschalten. □ Stellen Sie sicher, dass keine Sicherheitsfehler vorliegen. □ Starten Sie den Motor. □ 18 | Danfoss A/S © 2023.03 AQ319741840653de-000201 / 136R0268...
- Seite 19 Legen Sie 24 V DC wieder an die STO-Eingänge an. □ Senden Sie ein Reset-Signal über Feldbus, Digitaleingang/-ausgang oder die Bedieneinheit. □ Stellen Sie sicher, dass der Motor betriebsbereit ist und innerhalb des ursprünglichen Drehzahlbereichs läuft. □ Danfoss A/S © 2023.03 AQ319741840653de-000201 / 136R0268 | 19...
- Seite 20 Wahrscheinlichkeit eines gefährlichen Ausfalls pro PFH: <8 FIT Stunde Wahrscheinlichkeit eines gefährlichen Ausfalls bei An- PFD: <5·10 forderung Hardware-Fehlertoleranz = 1 Teilsystemklassifizierung Typ A Intervall der Wiederholungsprüfungen T1 20 Jahre Missionszeit TM 20 Jahre 20 | Danfoss A/S © 2023.03 AQ319741840653de-000201 / 136R0268...
- Seite 21 Tabelle 13: 24-V-Digitalausgänge für STO-Feedback Funktion Daten Ausgabetyp Senke/Quelle Nennspannung 24 V DC Open Collector/60 V max. Nennstrom 50 mA Isolierung Überlastschutz Schutz vor Reversierung der Polarität Spannung EIN-Zustand >17,4 V Ableitstrom Aus-Zustand 0,1 mA Danfoss A/S © 2023.03 AQ319741840653de-000201 / 136R0268 | 21...
- Seite 22 Für PD2-Kondensierungsumgebungen muss das Produkt in einem Schaltschrank mit Schutzart IP54/ NEMA 12 gemäß EN IEC 60529 AMD 2:2013 oder ähnlich installiert werden. Überprüfen Sie die Betriebsbedingungen für jeden Frequenzumrichter im produktspezifischen Projektierungshandbuch oder in der Bedienungsanleitung. Die neuesten Versionen der Danfoss-Produktdokumentation können unter http://drives.danfoss.com/down- loads/portal/ heruntergeladen werden.
- Seite 23 Funktionale Sicherheits-E/As............21, 21 Funktionale Sicherheitseingänge............21, 21 Versionshistorie....................5 Normen Funktionale Sicherheit..............20 Normen und Richtlinien Zielsetzung des Handbuchs................5 ISO 13849-1....................5 IEC 61508....................5 Ä IEC 61800-5-2..................5 Änderungsprotokoll..................5 EN 60204-1....................7 Produktdaten....................5 Danfoss A/S © 2023.03 AQ319741840653de-000201/136R0268 | 23...
- Seite 24 Download erteilt werden, sind als rein informativ zu betrachten, und sind nur dann und in dem Ausmaß verbindlich, als auf diese in einem Kostenvoranschlag oder in einer Auftragsbestätigung explizit Bezug genommen wird. Danfoss übernimmt keine Verantwortung für mögliche Fehler in Katalo- gen, Broschüren, Videos und anderen Drucksachen.Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung Änderungen an seinen Produkten vorzunehmen.
