Danfoss iC7 Projektierungshandbuch Seite 61

iC7-Automation Frequenzumrichter
Projektierungshandbuch

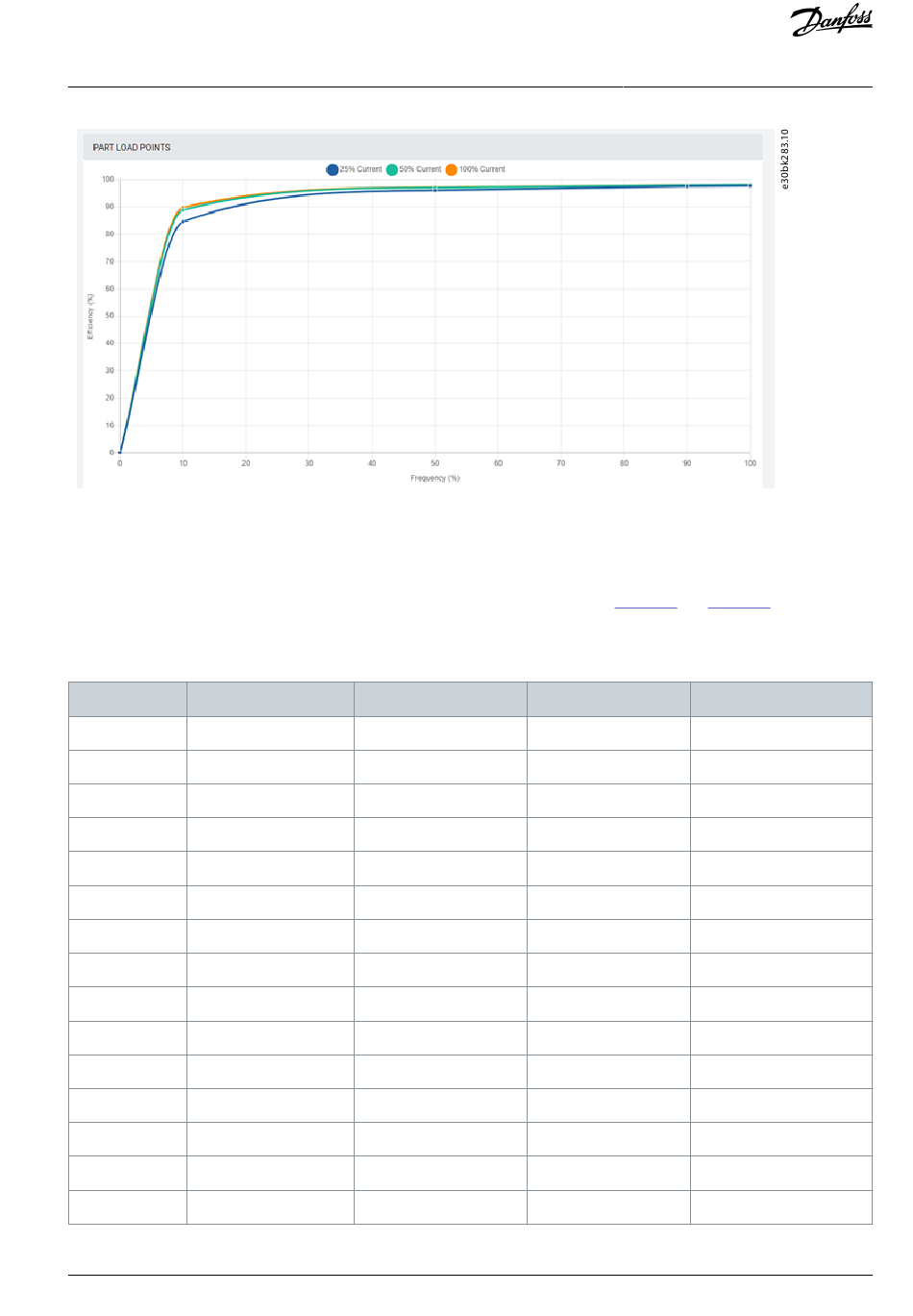

Abbildung 9: Beispiel für MyDrive
8.8 Verpackungstechnik
Je nach Baugröße werden die Frequenzumrichter in Kartonagen oder in einer Holzkiste versendet.
Die Abmessungen und das Gewicht der Verpackung hängen von der Baugröße ab. Das in
Gewicht ist das maximale Gewicht der Frequenzumrichterlieferung. Spezifische Gewichte für jede Baugröße sind auch im Danfoss
Product Configuration Tool aufgeführt.
Tabelle 38: Abmessungen der Pakete für Baugrößen IP20/Open Type
Baugröße Höhe [mm (in)]
FA02a 196 (7,76)
FA02b 196 (7,76)
FA03a 220 (8,66)
FA03b 220 (8,66)
FA04a 291 (11,5)
FA04b 291 (11,5)
FA05a 326 (12,8)
FA05b 326 (12,8)
FA06 271 (10,67)
FA07 294 (11,6)
FA08 492 (19,4)
FA09 559 (22)
FA10 559 (22)
FA11 757 (29,8)
FA12 757 (29,8)
Danfoss A/S © 2023.05
ecoSmart Daten
® ™
Breite [mm (in)]
320 (12,6)
320 (12,6)
320 (12,6)
320 (12,6)
394 (15,5)
394 (15,5)
394 (15,5)
394 (15,5)
434 (17,09)
471 (18,53)
382 (15,04)
991 (39)
1194 (47)
1760 (69,3)
1760 (69,3)
Tabelle 38 und Tabelle 39
Tiefe [mm (in)] Gewicht [kg (lb)]
330 (13) 5,25 (11,6)
330 (13) 5,5 (12,1)
330 (13) 6,15 (13,6)
330 (13) 6,45 (14,2)
544 (21,4) 12,6 (27,8)
544 (21,4) 12,8 (28,2)
544 (21,4) 15,1 (33,2)
544 (21,4) 15,6 (34,3)
731 (28,8) 26 (57)
801 (31,5) 38 (84)
1048 (41,3) 55 (121)
457 (18) 98 (216)
546 (21,5) 141 (311)
793 (31,2) 322 (710)
793 (31,2) 346 (763)
AJ319739940640de-000301 / 136R0269 | 61
Spezifikationen
angegebene
