iC7-Automation Frequenzumrichter
Projektierungshandbuch
1
Speicherprogrammierbare Steuerung (SPS)
2
Mindestens 16 mm
3
Steuerleitungen
4
Mindestens 200 mm (7,9 in) zwischen Steuerleitun-
gen, Motorkabeln und Netzkabeln
5
Netzversorgungsoptionen, siehe IEC/EN 61800-5-1
6
Freiliegende (nicht lackierte) Oberfläche
7
Sternscheiben
8
Bremskabel (abgeschirmt) – nicht abgebildet, je-
doch gilt das gleiche Erdungsprinzip wie für Motor-
kabel
9
Motorkabel (abgeschirmt)
11.3.1 Leistungskabel und Erdung
Abhängig von der Installation und der erforderlichen EMV-Konformitätsstufe ist die Verwendung abgeschirmter Kabel für Motor-,
Brems- und DC-Anschlüsse erforderlich. Alternativ können auch ungeschirmte Leitungen in einem Metallinstallationsrohr verwen-
det werden.
Wenn ein abgeschirmtes Kabel verwendet wird, ist es wichtig, die Abschirmung über eine 360°-Verbindung anzuschließen.
Schließen Sie die Abschirmung mit den beiliegenden Schellen an und vermeiden Sie verdrillte Abschirmungsenden, da diese die
Abschirmungsfunktion einschränken.
A

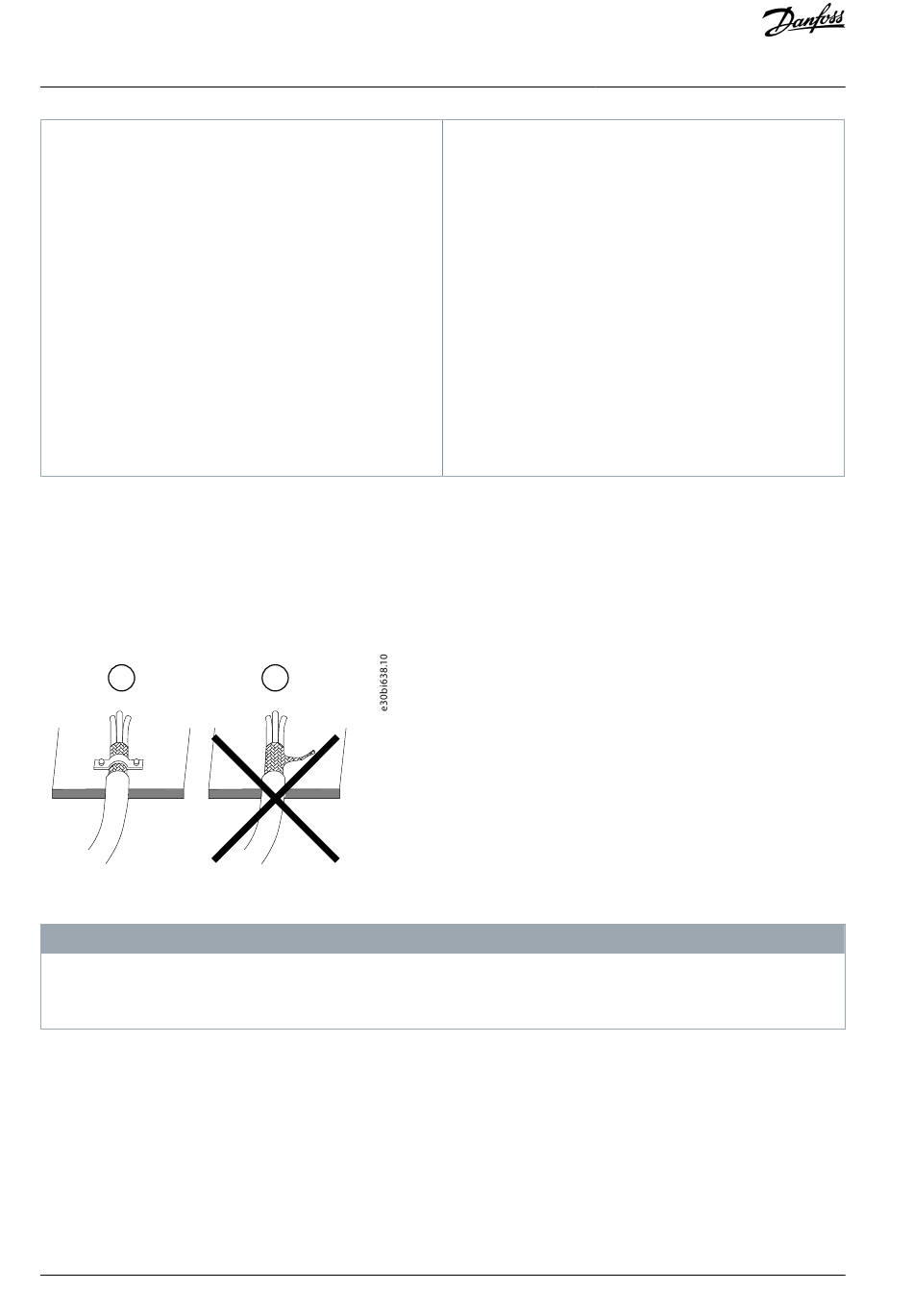

Abbildung 49: Montage des Kabelschirms
ABGESCHIRMTE KABEL
Wenn keine abgeschirmten Kabel oder Metall-Installationsrohre verwendet werden, erfüllen das Gerät und die Installation nicht
die gesetzlichen vorgeschriebenen Grenzwerte.
Wenn eine nicht abgeschirmte Leitung zum Anschluss eines Bremswiderstands verwendet wird, empfiehlt es sich, die Leitungen zu
verdrillen, um das elektrische Rauschen zu reduzieren.
Stellen Sie sicher, dass die Kabel so kurz wie möglich sind, um das Störniveau des gesamten Systems zu reduzieren und Verluste zu
minimieren.
108 | Danfoss A/S © 2023.05
2
(6 AWG) Ausgleichskabel
B
H I N W E I S
10
Netzkabel (ungeschirmt)
11
Ausgangsschütz usw.
12
Kabelisolierung, abisoliert
13
Bezugserde-Sammelschiene. Beachten Sie nationale
und örtliche Vorschriften für die Schaltschranker-
dung.
14
Bremswiderstand
15
Klemmenkasten
16
Anschluss zum Motor
17
Motor
18
EMV-Kabelverschraubung
Allgemeine Hinweise zur
elektrischen Installation
AJ319739940640de-000301 / 136R0269
