Danfoss iC7 Projektierungshandbuch Seite 122

iC7-Automation Frequenzumrichter
Projektierungshandbuch
Tabelle 67: Kabelgrößen für Steckverbinder X11, X12, X61
Kabeltyp
Massiv
Flexibel
Flexibel mit Aderendhülse ohne Kunststoffhülse
Flexibel ohne Aderendhülse mit Kunststoffhülse
Tabelle 68: Kabelgrößen für Steckverbinder X101, X102
Kabeltyp
Massiv
Flexibel
Flexibel mit Aderendhülse ohne Kunststoffhülse
Flexibel ohne Aderendhülse mit Kunststoffhülse
11.6.10 Anschluss für Kabelschirm
Der Kabelschirm muss vollständig mit der EMV-Kabelschelle auf dem Abschirmblech in Kontakt sein. Die Kabelisolierung ist zu en-
tfernen und der Kabelschirm vollflächig freizulegen. Verdrillte Abschirmungsenden vermeiden.
Für die Baugrößen FA02b–FA05b werden 2 EMV-Platten verwendet.
11 12 13 14 15 16 17 18 19 20
31 32 33 34

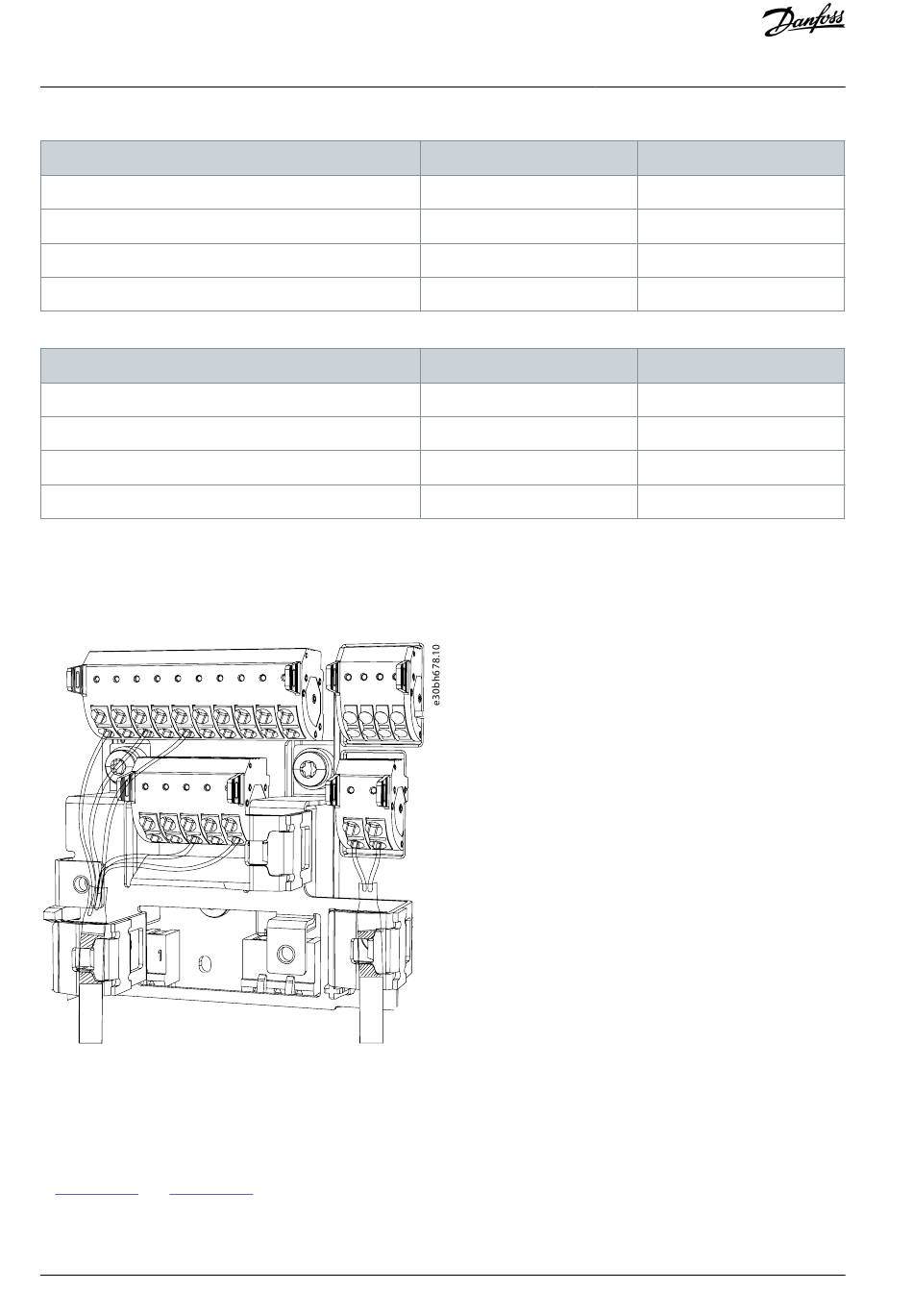

Abbildung 60: Korrekter Anschluss des Kabelschirms
11.7 Überlegungen zur STO-Installation
Durch die galvanische Trennung der sicheren Eingänge sind verschiedene Verbindungen und unterschiedliche Polaritäten in der
Verdrahtung möglich.
Schließen Sie beispielsweise ein Sicherheitsstellglied an sichere Eingangsklemmen an und stellen Sie die Spannungsreferenzen wie
in Abbildung 61 und Abbildung 62
len (+24 V) als auch Einstellungen mit unterschiedlichen Spannungsniveaus (+24 V und GND) unterstützt.
122 | Danfoss A/S © 2023.05
45 46 47 48
35
61 62
gezeigt ein. Es werden sowohl Einstellungen mit gleichem Spannungsniveau auf beiden Kanä-
2
Querschnitt [mm (AWG)]
0,2–2,5 (24–14)
0,2–2,5 (24–14)
0,5–2,5 (20–14)
0,5–1 (20–17)
2
Querschnitt [mm (AWG)]
0,2–2,5 (24–14)
0,2–2,5 (24–14)
0,25–2,5 (24–14)
0,25–2,5 (24–14)
Allgemeine Hinweise zur
elektrischen Installation
Abisolierlänge [mm (in)]
10 (0,4)
10 (0,4)
10 (0,4)
10 (0,4)
Abisolierlänge [mm (in)]
10 (0,4)
10 (0,4)
10 (0,4)
10 (0,4)
