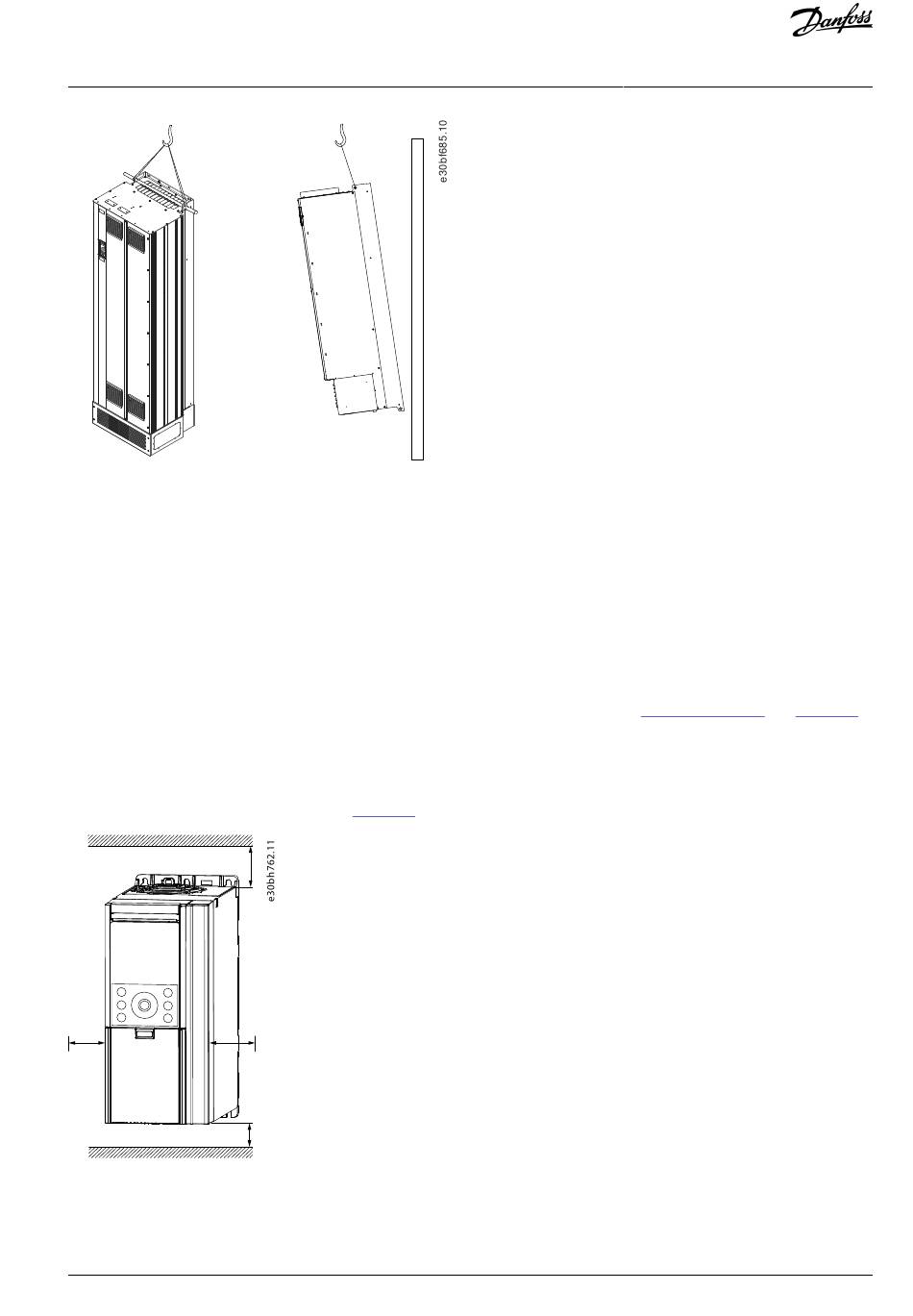

Abbildung 43: Anheben der Baugrößen Fx11–Fx12 mit einer Hebestange
Montieren Sie vor der Montage die Schrauben für den unteren Teil des Frequenzumrichters. Die oberen Schrauben werden mon-
tiert, wenn der Frequenzumrichter auf den unteren Schrauben aufgesetzt und zur Wand hin ausgerichtet wird. Bei Montage auf
einem Sockel befestigen Sie den Sockel am Boden, bevor Sie den Frequenzumrichter auf den Sockel stellen.
10.8.7 Kühlung
Alle Frequenzumrichter werden durch einen erzwungenen Luftstrom gekühlt. Die Baugrößen Fx09–Fx12 verfügen über einen rück-
seitigen Kühlkanal, wodurch die Installation des Frequenzumrichters flexibler wird.
Bei allen Installationen muss die Temperatur am Aufstellungsort durch Lüftung oder Kühlung innerhalb des spezifizierten Betrieb-
stemperaturbereichs gehalten werden. Die Qualität der Kühlluft muss den in den technischen Spezifikationen definierten Umge-
bungsbedingungen (Staub, Schwebeteilchen, chemische Substanzen) entsprechen.
Weitere Informationen zur Verlustleistung und zum erforderlichen Kühlluftstrom finden Sie in
10.8.7.1 Zwangskühlung
Alle Frequenzumrichter werden durch einen erzwungenen Luftstrom luftgekühlt. Stellen Sie für eine ordnungsgemäße Kühlung der
Frequenzumrichter sicher, dass über und unter dem Frequenzumrichter ausreichend Freiraum vorhanden ist. Für Details zu den er-
forderlichen Freiräumen für die Kühlung siehe
A
C
C
B
Abbildung 44: Freiraum für die Kühlung
Danfoss A/S © 2023.05
Tabelle
53.
Allgemeine Hinweise zur
mechanischen Installation
8.6.1 Verlustleistung
und
Tabelle
AJ319739940640de-000301 / 136R0269 | 99
36.
