iC7-Automation Frequenzumrichter
Projektierungshandbuch

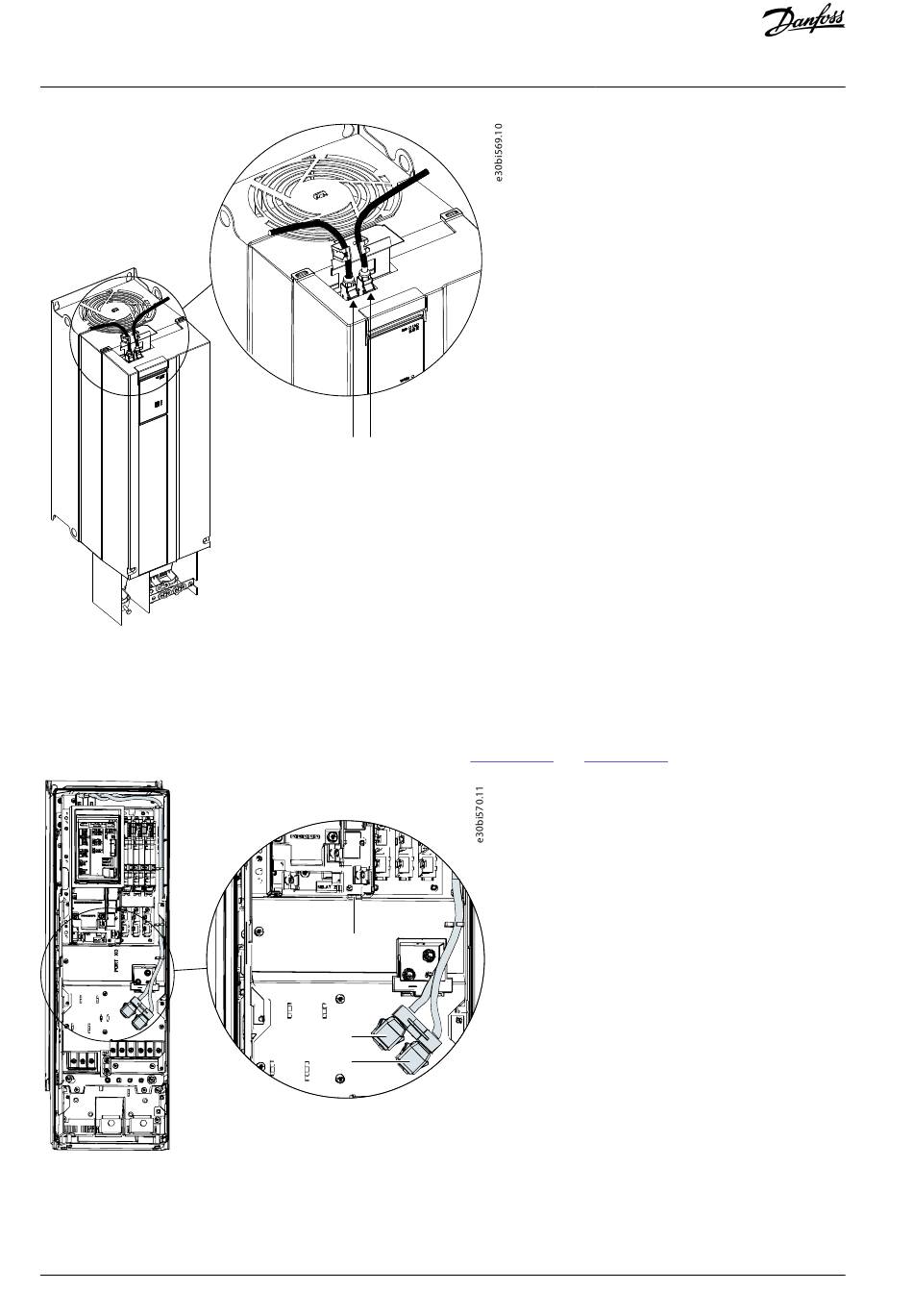

Abbildung 54: Postion der Kommunikationsschnittstelle, X1/X2 in Baugrößen FA02–FA12 (mit optionalem EMV-Abschirmblech)
11.6.5.2 Anordnung der Kommunikationsschnittstellen in den Baugrößen FK06–FK12
Anschluss X0 befindet sich auf der Steuerkarte und die Kommunikationsschnittstellen X1 und X2 befinden sich im Frequenzum-
richter.
Die Position der Anschlüsse und die empfohlene Kabelführung sind in
Abbildung 55: Kommunikationsschnittstelle X0, X1 und X2 Positionen in Baugrößen FK06–FK08
118 | Danfoss A/S © 2023.05
X1 X2
Abbildung 55
X0
X1
X2
Allgemeine Hinweise zur
elektrischen Installation
und Abbildung 56 dargestellt.
AJ319739940640de-000301 / 136R0269
