iC7-Automation Frequenzumrichter
Projektierungshandbuch
FK09–FK10
See Tech. Doc
for Info
45 24V
ST
X1
X2
46 S.INA+
MS
NS
14 DI2
13 DI1
47 S.INB+
48 S.FB+
15 DI/DO1
X8
16 DI/DO2
17 DI3
45 GND
18 DI4
46 S.INA-
19 GND
47 S.INB-
48 S.FB-
20 GND
31 A01
61 24V ext
32 +10V
62 GND
33 AI1
34 AI2
35 GND
WARN
1 COM
READY
2 NO
FAUL
3 NC
4 COM
PUSH
5 NO
6 NC

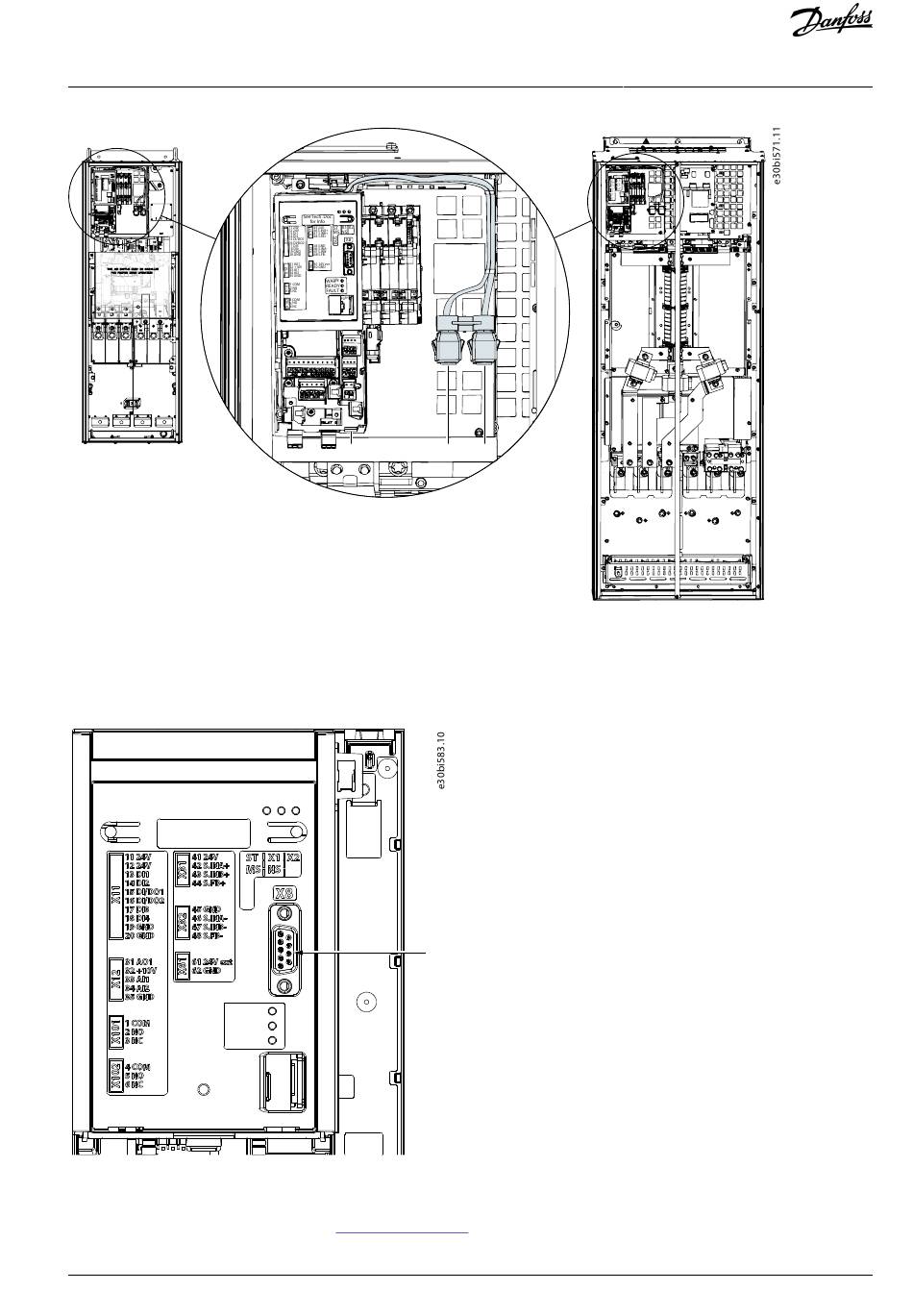

Abbildung 56: Kommunikationsschnittstelle X0, X1 und X2 Positionen in Baugrößen FK09–FK12
11.6.6 Bedieneinheit-Verbindung (X8)
Die Bedieneinheit ist in der Regel am Frequenzumrichter angebracht. Die Bedieneinheit wird über den X8-Stecker auf der Schnitt-
stellenkarte mit dem Frequenzumrichter verbunden.
Abbildung 57: Position des X8-Steckers
Es ist auch möglich, das Bedienfeld extern mit einem Schalttafeleinbausatz zu montieren. Weitere Informationen zur externen
Montage von Bedieneinheiten finden Sie in
Serie.
Danfoss A/S © 2023.05
X0
X1
X2
5.5.3 Bedieneinheiten
und in der Installationsanleitung für die Bedieneinheiten der iC7-
Allgemeine Hinweise zur
elektrischen Installation
FK11–FK12
AJ319739940640de-000301 / 136R0269 | 119
