iC7-Automation Frequenzumrichter
Projektierungshandbuch
1
2

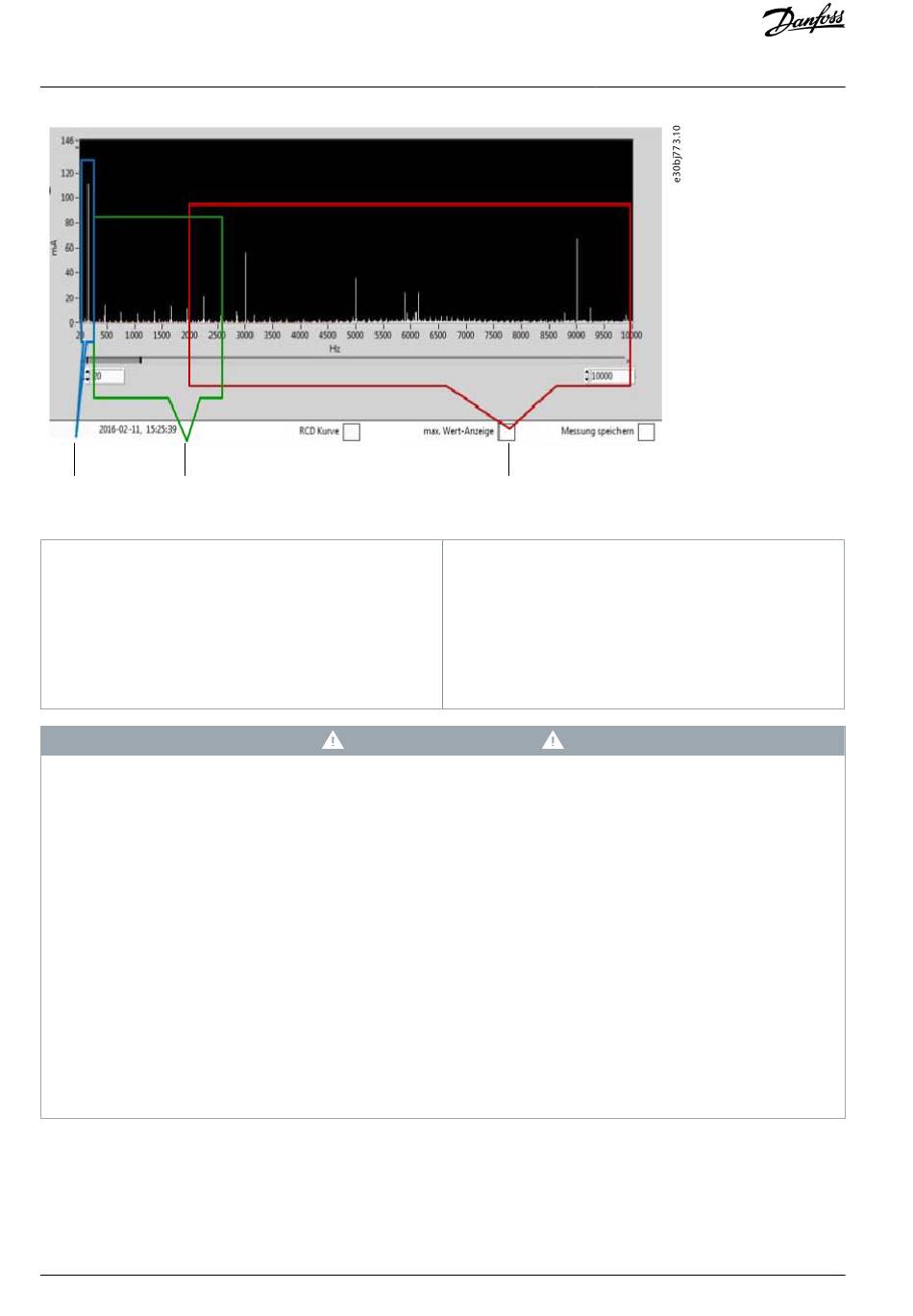

Abbildung 47: Beispiel einer FFT-Messung
1
f < 50 Hz: Typisch für die induktive Kopplung in un-
symmetrischen Leitungen und Leitern.
2-
f = 150–2500 Hz: Typische Oberschwingungsanteile
im Netz.
f = 150 Hz: Gleichtaktstrom typisch durch Glei-
chrichter mit DC-Zwischenkreis.
STROMSCHLAGGEFAHR – GEFAHR DURCH ABLEITSTROM
Die Ableitströme überschreiten 3,5 mA. Wenn der Frequenzumrichter nicht ordnungsgemäß an die Schutzerde (PE) angeschlos-
sen wird, kann dies zum Tod oder zu schweren Verletzungen führen.
-
Stellen Sie sicher, dass ein verstärkter Schutzerdungsleiter gemäß IEC 60364-5-54 Kl. 543.7 oder gemäß den örtlichen Sicher-
heitsbestimmungen für Geräte mit hohem Berührungsstrom eingesetzt wird. Die verstärkte Schutzerdung kann erfolgen mit:
-
einem PE-Schutzleiter mit einem Querschnitt von mindestens 10 mm
-
einem zusätzlichen Schutzleiter mit demselben Querschnitt wie jenem des ursprüngliche Schutzleiters gemäß IEC 60364-5–
54 mit einem Mindestquerschnitt von 2,5 mm
geschützt),
-
einem Schutzleiter, der vollständig von einem Gehäuse umschlossen oder anderweitig über die gesamte Länge gegen
mechanische Beschädigungen geschützt ist oder mit
-
einem Schutzleiterteil eines mehradrigen Leistungskabels mit einem Mindest-Schutzleiterquerschnitt von 2,5 mm
(fest verbunden oder steckbar über einen Industriesteckverbinder). Das mehradrige Leistungskabel ist mit einer geeigneten
Zugentlastung zu verlegen).
-
HINWEIS: In IEC/EN 60364-5–54 Kl. 543.7 und einigen Anwendungsnormen (z. B. IEC/EN 60204-1) liegt der Grenzwert für die
Erfordernis eines verstärkten Schutzerdungsleiters bei 10 mA Ableitstrom.
104 | Danfoss A/S © 2023.05
3
3
f > 2 kHz: Typischer Gleichtaktstrom durch kapazi-
tive Kopplung zwischen Kabel/Motor und Erde.
W A R N U N G
2
(8 AWG) Cu oder 16 mm
2
(14 AWG) (mechanisch geschützt) oder 4 mm
Allgemeine Hinweise zur
elektrischen Installation
2
(6 AWG) Al,
2
(12 AWG) (nicht mechanisch
2
(14 AWG)
AJ319739940640de-000301 / 136R0269
