iC7-Automation Frequenzumrichter
Projektierungshandbuch
BUS
WARN
READY
FAULT
Blindabdeckung

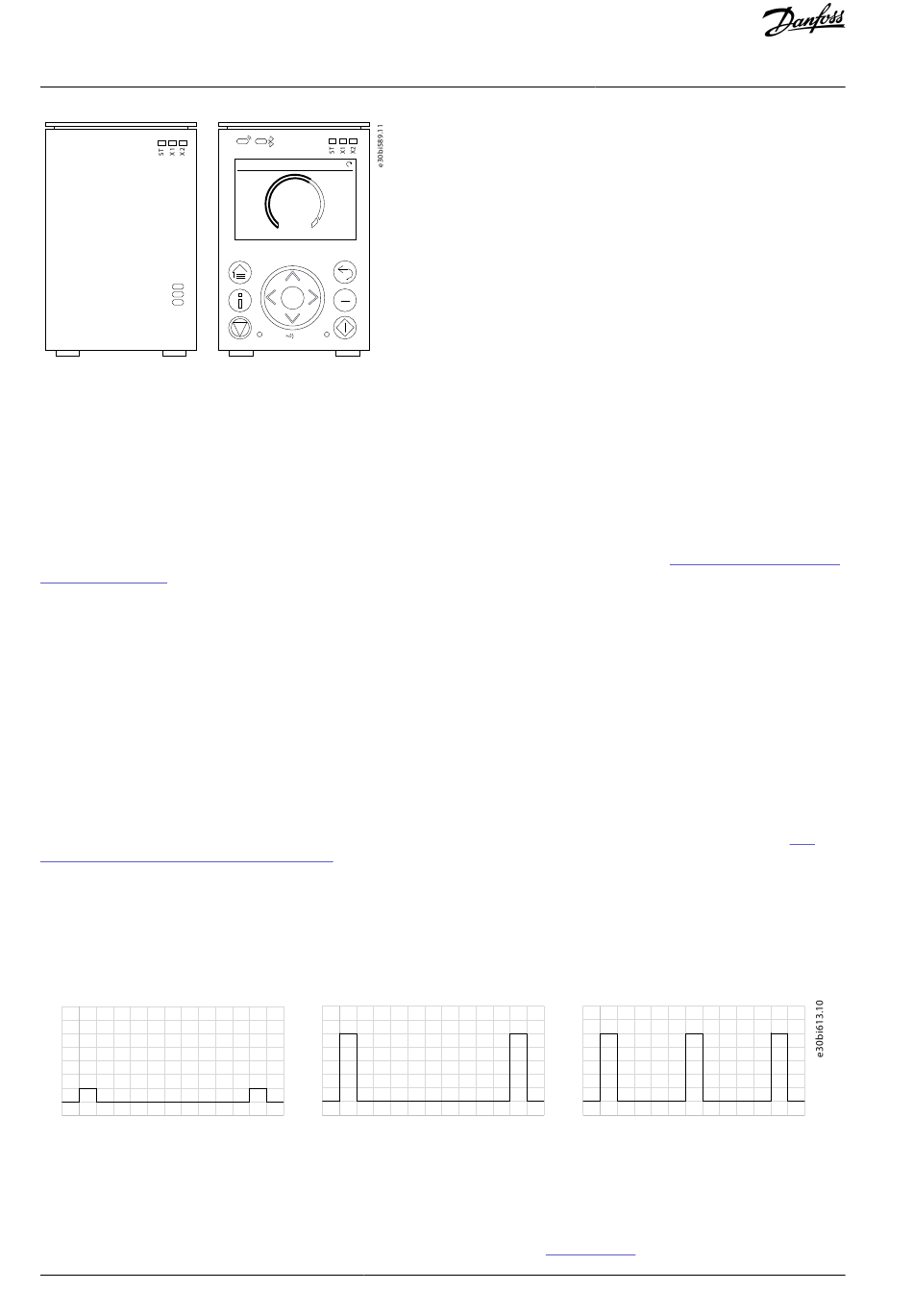

Abbildung 5: Optionen der Bedieneinheit
•
Blindabdeckung OPX00: Die Blindabdeckung zeigt den Status des Frequenzumrichters und die Feldbus-Verbindung an. Sie
wird in der Regel verwendet, wenn nach der Installation und Inbetriebnahme oder bei der Steuerung der Frequenzumrichter
über den Feldbus eine begrenzte Interaktion mit dem Frequenzumrichter erforderlich ist.
•
Bedieneinheit 2.8 OPX20: Die Bedieneinheit 2.8 wird in der Regel verwendet, wenn eine regelmäßige Interaktion mit dem Fre-
quenzumrichter zu erwarten ist. Die Bedieneinheit 2.8 verfügt über die grundlegenden Status- und Feldbusanzeigen, eine 2.8-
Zoll-Grafikanzeige und taktile Rückmeldetasten. Der Halo um die Navigationstasten zeigt den Antriebsstatus an und ist aus
großer Entfernung zu sehen.
Montagesätze sind für die externe Montage von Bedienfeldern erhältlich. Weitere Informationen, siehe
für
Schalttafeleinbau.
5.5.4 Funktionale Sicherheit
Der Frequenzumrichter bietet eine skalierbare Konfiguration der funktionalen Sicherheitsfunktionen.
Ein galvanisch getrennter, zweikanaliger Safe Torque Off-Eingang (SIL3, PLe) ist standardmäßig im Frequenzumrichter enthalten.
Umfasst auch einen STO-Rückmeldungsausgang, der als Statussignal oder als Diagnosesignal an externe Sicherheitseinrichtungen
verwendet werden kann. Diese Version der funktionalen Sicherheit kann vor Ort nicht erweitert werden.
5.6 Überlastkapazität
Bei der Auswahl eines Frequenzumrichters ist es wichtig, die Lastkennlinie und den Lastzyklus der Applikation zu kennen, um eine
optimale Leistung zu gewährleisten.
Der Nennwert des Ausgangsstroms wird anhand des Applikationslastprofils ausgewählt. Darüber hinaus kann eine Leistungsredu-
zierung des Ausgangsstroms erforderlich sein, z. B. bei einer Erhöhung der Betriebstemperatur oder wenn der Frequenzumrichter in
einer Höhe von mehr als 1000 m (3300 ft) installiert wird. Weitere Informationen zur Leistungsreduzierung finden Sie unter
Leistungsreduzierung bei
Betriebsbedingungen.
iC7-Automation Frequenzumrichter sind für 3 Ausgangsstromklassen ausgelegt:
•
Geringe Überlast (LO): 110 % Last für mindestens 1 min alle 10 min
•
Hohe Überlast (HO1): Bis zu 160 % Last für 1 min alle 10 min, mit einem Losbrechmoment von bis zu 200 %
•
Hohe Überlast im Betrieb mit einer erhöhten Betriebslast (HO2): Bis zu 160 % Last für 1 min alle 5 min und mit einem Losbrech-
moment von bis zu 200 % bei Prozessstart
170
160
150
140
130
120
110
100
90
-1 0 1 2 3 4
5 6 7 8 9 10 11 12
LO
Abbildung 6: Geringe Überlast, hohe Überlast und hohe Überlast mit erhöhten Betriebskennlinien
Für die Inbetriebnahme von Motoren kann für 3 s ein kurzzeitiges Losbrechmoment angelegt werden. Der Nennwert hängt von der
Einstellung und dem tatsächlichen Nennstrom ab.
Nennwerte der Frequenzumrichter bei Nennspannung und -frequenz finden Sie in
22 | Danfoss A/S © 2023.05
BUS
1420
U/min
Drehzahl
WARN READY FAULT
OK
REM
LOC
OFF
RUN
Bedieneinheit 2.8
170
160
150
140
130
120
110
100
90
-1 0 1 2 3 4
5 6 7 8 9 10 11 12
HO1
iC7 Frequenzumrichter
7.5.1 Einbausätze und Kabel
170
160
150
140
130
120
110
100
90
-1 0 1 2 3 4
5 6 7 8 9 10 11 12
HO2
8.2
Nennwerte.
AJ319739940640de-000301 / 136R0269
10.6
