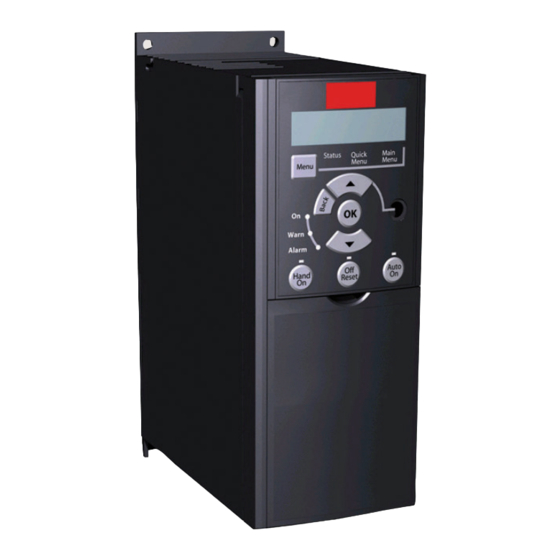

Danfoss FC 51 Produkthandbuch
  1. Anleitungen
  2. Marken
  3. Danfoss Anleitungen
  4. Frequenzumrichter
  5. VLT Micro Drive FC 51
  6. Produkthandbuch
Danfoss FC 51 Produkthandbuch

Danfoss FC 51 Produkthandbuch

Vlt micro drive fc 51
Vorschau ausblenden Andere Handbücher für FC 51:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Inhaltsverzeichnis

MG.02.A2.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss.
Inhaltsverzeichnis
3
3
3
3
4
4
5
5
6
7
7
7
8
9
9
11
11
11
13
13
15
15
15
15
18
18
19
23
25
29
31
31
33
35
35
35
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss FC 51

Inhaltszusammenfassung für Danfoss FC 51

  • Seite 1: Inhaltsverzeichnis

    Produkthandbuch für VLT Micro Drive FC 51 Inhaltsverzeichnis Inhaltsverzeichnis 1. Sicherheit Sicherheitshinweise Zulassungen Allgemeine Warnung Unerwarteten Anlauf vermeiden Bevor Sie Reparaturarbeiten ausführen 2. Mechanische Installation Vor dem Start Abmessungen 3. Elektrische Installation Anschluss Allgemeiner Hinweis zur elektrischen Installation EMV-gerechte Installation...

  • Seite 2: Produkthandbuch Für Vlt Micro Drive Fc 51

    Inhaltsverzeichnis Produkthandbuch für VLT Micro Drive FC 51 Leistungsreduzierung wegen niedrigem Luftdruck Leistungsreduzierung beim Betrieb mit niedriger Drehzahl Optionen für VLT Micro Drive FC 51 Index MG.02.A2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.

  • Seite 3: Sicherheit

    Erhöhter Erdableitstrom Da der Erdableitstrom des VLT Micro FC 51 3,5 mA übersteigt, muss gemäß den Anforderungen der IEC 61800-5-1 ein verstärkter PE- Leiter mit 10 mm² Cu angeschlossen oder ein zusätzlicher PE-Leiter - mit dem gleichen Kabelquerschnitt wie die Netzverdrahtung - getrennt abgeschlossen werden.

  • Seite 4: Unerwarteten Anlauf Vermeiden

    Motor-Überlastschutz ist durch Einstellung von Parameter 1-90 Thermischer Motorschutz auf die Option ETR Alarm möglich. Für den nordamerikanischen Markt: Die ETR-Funktionen beinhalten Motorüberlastungsschutz der Klasse 20 gemäß NEC. Installation in großen Höhenlagen: Bei Höhen über 2 km über NN ziehen Sie bitte Danfoss Drives zu PELV (Schutzkleinspannung) zurate. 1.1.5. IT-Netz IT-Netz Installation an einer isolierten Netzquelle, d.

  • Seite 5: Mechanische Installation

    2.2. Einbau nebeneinander Der Danfoss VLT Micro Drive kann bei allen Geräten in Schutzart IP20 direkt nebeneinander (ohne Zwischenraum) montiert werden. Für ausreichende Luftzirkulation zur Kühlung müssen jedoch über und unter dem Frequenzumrichter mindestens ca. 100 mm Platz gehalten werden. Allgemeine Informa- 7.

  • Seite 6: Abmessungen

    2. Mechanische Installation Produkthandbuch für VLT Micro Drive FC 51 2.3.1. Abmessungen Abbildung 2.3: Abmessungen ACHTUNG! Eine Bohrschablone ist auf der Verpackung enthalten. Leistung (kW) Höhe (mm) Breite (mm) Tiefe (mm) Max. wicht A (ein- schließlich Gehäuse 1 x 200-240 V...

  • Seite 7: Elektrische Installation

    Übereinstimmung mit den nationalen/internationalen Vorschriften mit einem Kurzschluss- und Überstromschutz versehen sein. Kurzschluss-Schutz: Danfoss empfiehlt die in den folgenden Tabelle aufgeführten Sicherungen, um das Bedienpersonal und die Installation im Fall einer internen Funktions- störung im Frequenzumrichter zu schützen. Der Frequenzumrichter selbst gewährleistet einen vollständigen Kurzschluss-Schutz am Motorausgang.

  • Seite 8: Emv-Gerechte Installation

    3. Elektrische Installation Produkthandbuch für VLT Micro Drive FC 51 Ferraz- Ferraz- Max. Vorsicherun- FC 51 Bussmann Bussmann Bussmann Littel Fuse Shawmut Shawmut gen - kein UL 1 x 200-240 V Typ RK1 Typ J Typ T Typ RK1 Typ CC...

  • Seite 9: Netzanschluss

    Produkthandbuch für VLT Micro Drive FC 51 3. Elektrische Installation 3.2. Netzanschluss 3.2.1. Netzanschluss 1. Schritt: Schließen Sie zunächst das Erdkabel an den Frequenzumrichter 2. Schritt: Stecken Sie die Leiter in die Klemmen L1/L, L2 und L3/N und ziehen Sie sie fest.
  • Seite 10 3. Elektrische Installation Produkthandbuch für VLT Micro Drive FC 51 Alle dreiphasigen Standard-Asynchronmotoren können an den Frequen- zumrichter angeschlossen werden. Normalerweise wird für kleine Moto- ren Sternschaltung (230/400 V, Δ/Y), und für größere Motoren Dreieck- schaltung (400/690 V, Δ/Y) verwendet. Schaltungsart (Stern/Dreieck) und Anschlussspannung sind auf dem Motor-Typenschild angegeben.

  • Seite 11: Steuerklemmen

    Produkthandbuch für VLT Micro Drive FC 51 3. Elektrische Installation 3.4. Steuerklemmen 3.4.1. Zugang zu den Steuerklemmen Der Anschluss der Steuerklemmen befindet sich hinter der unteren Ab- deckung an der Vorderseite des Frequenzumrichters. Entfernen Sie diese Klemmenabdeckung mithilfe eines Schraubendrehers.
  • Seite 12 3. Elektrische Installation Produkthandbuch für VLT Micro Drive FC 51 Schalter S200 1-4: Schalter 1: *AUS = PNP-Klemmen 18, 19, 27 und 33 EIN = NPN-Klemmen 18, 19, 27 und 33 Schalter 2: *AUS = PNP-Klemme 29 EIN = NPN-Klemme 29...

  • Seite 13: Elektrische Installation, Übersicht

    3.6.1. Zwischenkreiskopplung/Bremse Für DC-Zwischenkreise (Zwischenkreiskopplung und Bremse) isolierte, für Hochspannungsanwendungen geeignete 6,3-mm-Faston-Stecker verwenden. Weitere Informationen erhalten Sie bei Danfoss oder in den Anleitungen Nr. MI.50.Nx.02 (Zwischenkreiskopplung) und Nr. MI.90.Fx.02 (Bremse). Zwischenkreiskopplung: Verbinden Sie die Klemmen UDC- und UDC/BR+. Bremse: Verbinden Sie die Klemmen BR- und UDC/BR+.
  • Seite 14 4. Programmierung Produkthandbuch für VLT Micro Drive FC 51 MG.02.A2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.

  • Seite 15: Programmierung

    4.1.1. Programmieren mit MCT-10 Der Frequenzumrichter kann nach der Installation der MCT-10 Software per Computer über eine RS485-Schnittstelle programmiert werden. Diese Software kann entweder über die Bestellnummer 130B1000 bestellt oder von der Danfoss-Website heruntergeladen werden: www.danfoss.de, Geschäftsbereich: Antriebstechnik Weitere Informationen dazu enthält das Handbuch MG.10.RX.YY.
  • Seite 16 4. Programmierung Produkthandbuch für VLT Micro Drive FC 51 Das Display: Das Display zeigt eine Reihe von Informationen an. Satznummer zeigt den aktiven Satz und den Programm Satz an. Stim- men der aktive Satz und Programm Satz überein, wird nur diese Satz- nummer gezeigt (Werkseinstellung).

  • Seite 17: Quick-Menü

    Produkthandbuch für VLT Micro Drive FC 51 4. Programmierung Motordrehrichtung wird unten links am Display durch einen Pfeil angegeben, der entweder im (Rechtslauf) oder gegen den Uhrzeigersinn (Linkslauf) gerichtet ist. Abbildung 4.7: Anzeige der Motordrehrichtung [MENU] wählt eines der folgenden Menüs: Zustandsmenü:...

  • Seite 18: Statusmenü

    4. Programmierung Produkthandbuch für VLT Micro Drive FC 51 4.2. Statusmenü Nach dem Netz-Ein ist das Zustandsmenü aktiv. Mit der Taste [MENU] kann direkt zwischen Zustand, Quick-Menü und Hauptmenü gewechselt werden. Die Pfeiltasten [▲] und [▼] dienen zum Navigieren zwischen den ver- schiedenen Optionen, die unter jedem Menü...

  • Seite 19: Schnellmenü-Parameter

    Produkthandbuch für VLT Micro Drive FC 51 4. Programmierung 4.4. Schnellmenü-Parameter 4.4.1. Quick-Menü-Parameter – Grundeinstellungen QM1 Im Folgenden werden alle Parameter des Quick-Menüs beschrieben. ＊ = Werkseinstellung. 1-20 Motornennleistung [kW]/[PS] (P Option: Funktion: Eingabe der Motornennleistung. Der Wert muss den Angaben auf dem Typenschild des angeschlossenen Motors entsprechen.
  • Seite 20 4. Programmierung Produkthandbuch für VLT Micro Drive FC 51 1-25 Motornenndrehzahl (n Range: Funktion: Abhängig vom Eingabe der Nenndrehzahl. Der Wert muss den Angaben auf dem Typenschild des angeschlossenen Motors ent- sprechen. Motortyp [100 - 9999 UPM] 1-29 Automatische Motoranpassung (AMA)
  • Seite 21 Produkthandbuch für VLT Micro Drive FC 51 4. Programmierung 4.4.2. Quick-Menü-Parameter – PI-Grundeinstellungen QM2 VLT Micro Drive Es folgt eine kurze Beschreibung der Parameter für die PI-Grundeinstellungen. Eine detailliertere Beschreibung entnehmen Sie bitte dem Programmierhandbuch , MG.02.CX.YY. 1-00 Regelverfahren Range: Funktion: Wählen Sie [3] PI-Prozess...
  • Seite 22 4. Programmierung Produkthandbuch für VLT Micro Drive FC 51 7-20 PI-Prozess Istwert Range: Funktion: [2] Analogeingang 60 wählen. 7-30 Auswahl Normal-/Invers-Regelung Range: Funktion: Die meisten PI-Regler haben die Einstellung „Normal“. 7-31 PI-Prozess Anti-Windup Range: Funktion: Normalerweise auf stehen lassen. 7-32 PI-Prozess Reglerstart bei...

  • Seite 23: Hauptmenü

    Produkthandbuch für VLT Micro Drive FC 51 4. Programmierung 4.5. Hauptmenü Das Hauptmenü dient zum Zugriff auf alle Parameter. Wählen Sie das Hauptmenü, indem Sie die Taste [MENU] wie- Main Menu derholt drücken, bis der Pfeil im Display über steht.
  • Seite 24 5. Parameterübersicht Produkthandbuch für VLT Micro Drive FC 51 MG.02.A2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.

  • Seite 25: Parameterübersicht

    Produkthandbuch für VLT Micro Drive FC 51 5. Parameterübersicht 5. Parameterübersicht MG.02.A2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.
  • Seite 26 5. Parameterübersicht Produkthandbuch für VLT Micro Drive FC 51 MG.02.A2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.
  • Seite 27 Produkthandbuch für VLT Micro Drive FC 51 5. Parameterübersicht MG.02.A2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.
  • Seite 28 5. Parameterübersicht Produkthandbuch für VLT Micro Drive FC 51 MG.02.A2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.

  • Seite 29: Fehlersuche Und -Behebung

    Produkthandbuch für VLT Micro Drive FC 51 6. Fehlersuche und -behebung 6. Fehlersuche und -behebung MG.02.A2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.
  • Seite 30 7. Technische Daten Produkthandbuch für VLT Micro Drive FC 51 MG.02.A2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.

  • Seite 31: Technische Daten

    Produkthandbuch für VLT Micro Drive FC 51 7. Technische Daten 7. Technische Daten 7.1. Netzversorgung 7.1.1. Netzversorgung 1 x 200-240 V AC Normales Überlastmoment (150 %) für 1 Minute Gehäuse Gehäuse Gehäuse Gehäuse Gehäuse Frequenzumrichter P0K18 P0K37 P0K75 P1K5 P2K2 Typische Wellenleistung [kW] 0.18...
  • Seite 32 7. Technische Daten Produkthandbuch für VLT Micro Drive FC 51 MG.02.A2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss.

  • Seite 33: Sonstige Technische Daten

    Produkthandbuch für VLT Micro Drive FC 51 7. Technische Daten 7.2. Sonstige Technische Daten Schutz und Funktionen: • Elektronisch thermischer Motor-Überlastschutz. • Temperaturüberwachung des Kühlkörpers stellt sicher, dass der Frequenzumrichter bei einer Übertemperatur abgeschaltet wird. • Der Frequenzumrichter ist gegen Kurzschluss an den Motorklemmen U, V, W geschützt.

  • Seite 34: Steuerkarte, 10 V Dc-Ausgang

    7. Technische Daten Produkthandbuch für VLT Micro Drive FC 51 Analogeingänge: Anzahl Analogeingänge Klemmennummer 53, 60 Spannungsbereich 0 - 10 V Eingangswiderstand, R ca. 10 kΩ Max. Spannung 20 V Strombereich 0/4 bis 20 mA (skalierbar) Eingangswiderstand, R ca. 200 Ω...

  • Seite 35: Besondere Betriebsbedingungen

    Wird der Frequenzumrichter bei hoher Umgebungstemperatur betrieben, so ist eine Reduzierung des Dauerausgangsstroms notwendig. Der VLT Micro Drive FC 51 ist für den Betrieb mit einer max. Umgebungstemperatur von 50 °C mit einer Motorgröße unter der Nenngröße ausgelegt. Dauerbetrieb bei Volllast mit einer Umgebungstemperatur von 50 °C reduziert die Lebensdauer des Frequenzumrichters.

  • Seite 36: Optionen Für Vlt Micro Drive Fc 51

    7. Technische Daten Produkthandbuch für VLT Micro Drive FC 51 7.4. Optionen für VLT Micro Drive FC 51 Bestellnr. Beschreibung 132B0100 VLT Bedieneinheit LCP 11 ohne Potentiometer 132B0101 VLT Bedieneinheit LCP 12 mit Potentiometer 132B0102 LCP-Einbausatz inkl. 3 m Kabel...

  • Seite 37: Index

    Produkthandbuch für VLT Micro Drive FC 51 Index Index Abschirmblech Analogausgänge Analogeingänge Ausgangsleistung (u, V, W) Bedientasten Bohrschablone Busabschluss Digitaleingänge: Din-schienenmontagesatz 6, 36 Display Einheit Elektronikaltgeräte Entsorgungshinweise Erdableitstrom Erhöhter Erdableitstrom Fehlerstromschutzschalter Hauptmenü Ip21/nema1-option Ip21-option It-netz Kabellängen Und -querschnitte Kontroll-anzeigen 6, 15, 17...
  • Seite 38 Index Produkthandbuch für VLT Micro Drive FC 51 Parameternummer Platz Quick-menü Relaisausgänge Satznummer Schalter S200 1-4 Schutz Schutz Und Funktionen Sicherungen Spannungsbereich Steuerkarte, +10 V Dc-ausgang Steuerkarte, 24 V Dc Steuerkarte, Rs 485 Serielle Kommunikation Ü Überlastschutz Ul-konformität Vlt Bedieneinheit Lcp 11...
