Danfoss iC7 Projektierungshandbuch Seite 114

iC7-Automation Frequenzumrichter
Projektierungshandbuch
Tabelle 58: Farben der Steuerstecker
Farbe Funktionsweise
Grau Niederspannungssteuerung (bis zu 24 V)
Schwarz Isolierte E/A-Steuerung, die bis zu 250 V AC unterstützen kann
Gelb Funktionale Sicherheit
X1
11 12 13 14 15 16 17 18 19 20
X11
31 32 33 34 35
X12
X101

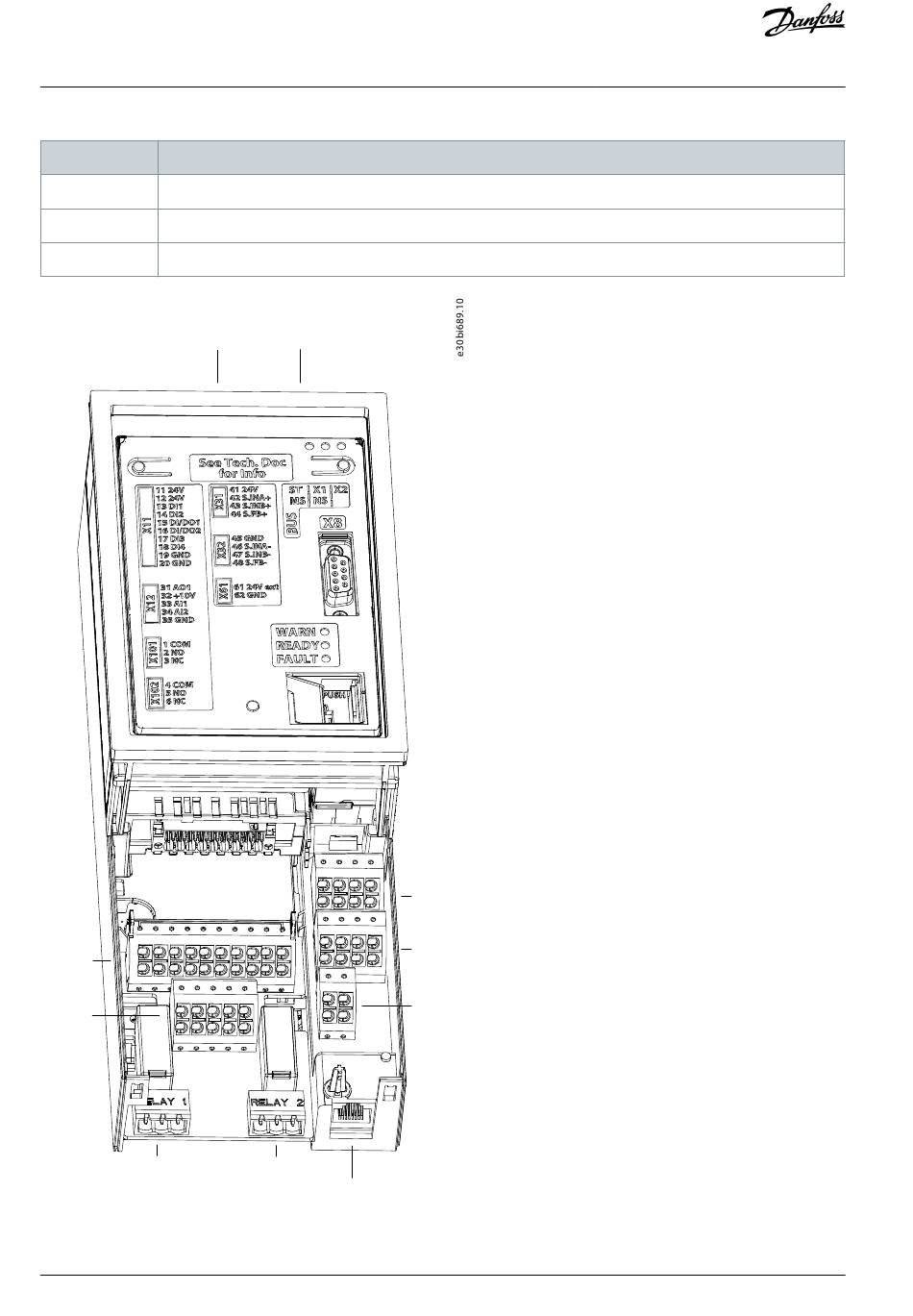

Abbildung 51: Anordnung der Anschlüsse auf der Steuerkarte ohne Funktionserweiterungsoptionen
114 | Danfoss A/S © 2023.05
X2
41 42 43 44
X31
45 46 47 48
X32
61 62
X61
X102
X0
Allgemeine Hinweise zur
elektrischen Installation
AJ319739940640de-000301 / 136R0269
