Danfoss iC7 Projektierungshandbuch Seite 123

iC7-Automation Frequenzumrichter
Projektierungshandbuch
+24 V
41 P
+24 V
P
Safety Actuator

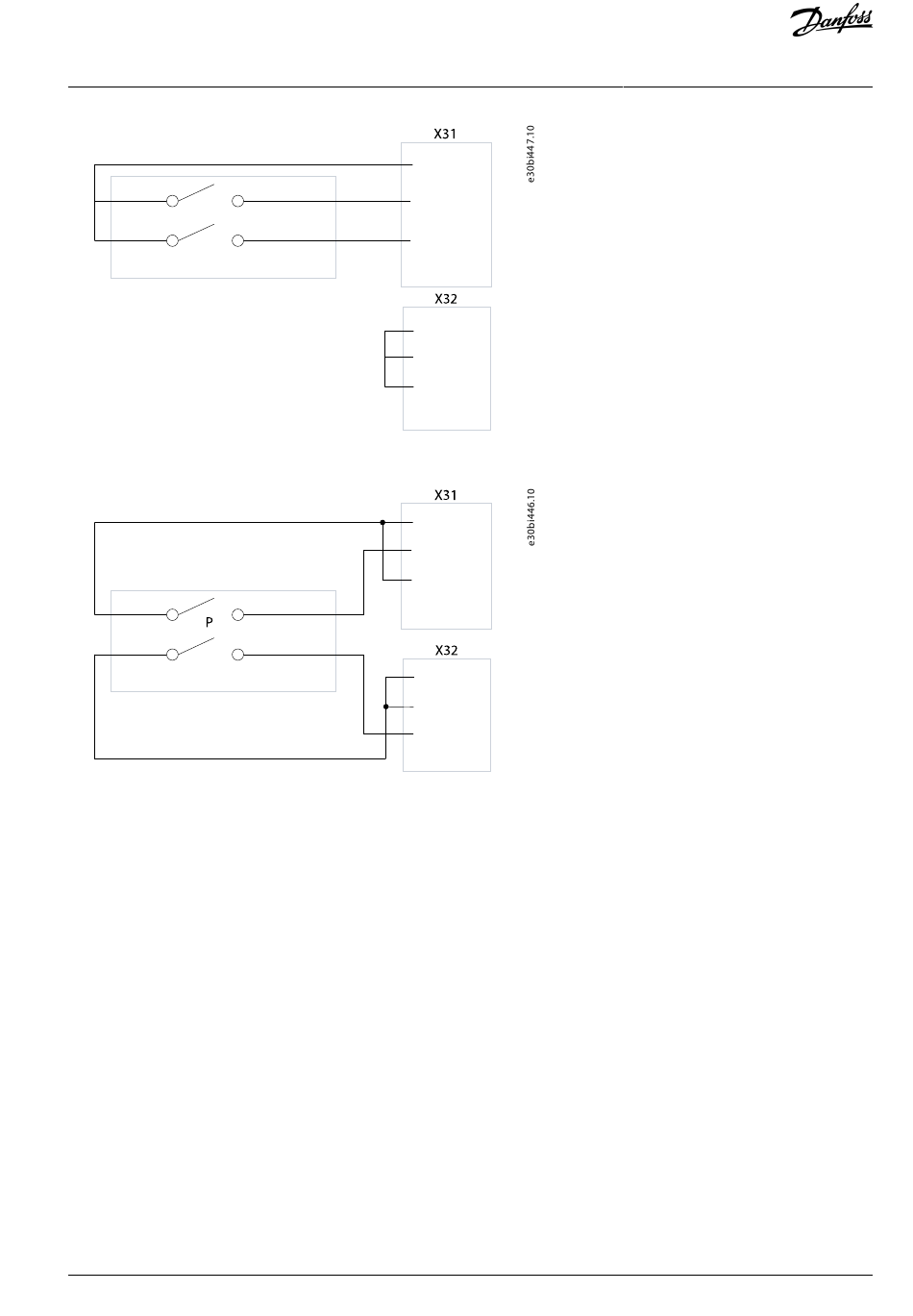

Abbildung 61: STO-Anschlussbeispiel für die Verwendung der gleichen Polaritäten (Kanal A und Kanal B = 24 V)
+24 V
M
0 V
Safety Actuator
Abbildung 62: STO-Anschlussbeispiel für die Verwendung unterschiedlicher Polaritäten
Weitere Informationen zur funktionalen Sicherheit finden Sie in der Bedienungsanleitung zur funktionalen Sicherheit der iC7-Serie.
