Danfoss iC7 Projektierungshandbuch Seite 80

iC7-Automation Frequenzumrichter
Projektierungshandbuch
Die Bedieneinheit und die Funktionserweiterungen sind mit speziellen Etiketten versehen. Nähere Angaben finden Sie in
duktetiketten auf Funktionserweiterungen
10.2.2 Verpackungsetiketten
Das Verpackungsetikett befindet sich auf der Verpackung des Frequenzumrichters und enthält Angaben zum Frequenzumrichter.
1
6
5

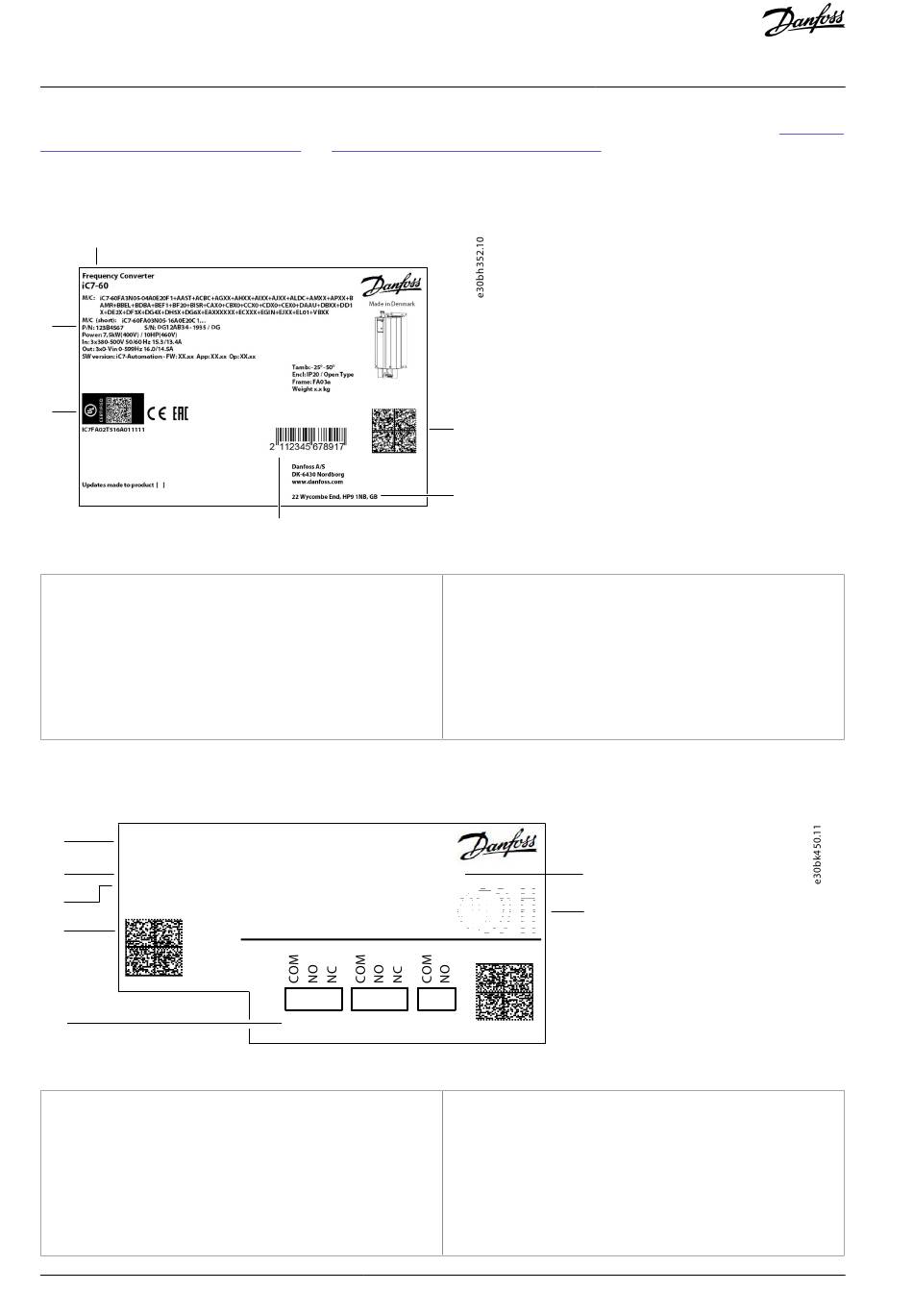

Abbildung 24: Beispiel für ein Verpackungsetikett
1 Produktname und weitere produktspezifische Daten
2 2D-Code mit Angaben zur Bestellung
3 UKCA-Kontaktangaben
10.2.3 Produktetiketten auf Funktionserweiterungen
Jede Funktionserweiterung verfügt über ein Produktetikett, das wesentliche Informationen über den Steckplatz enthält.
1 OC7R0
2
P/N: 136B0160
S/N: 123456G123
3 2312
4
5
Abbildung 25: Beispiel für ein Produktetikett auf einer Funktionserweiterung
1 Produktname der Funktionserweiterung
2 Bestellnummer zur Identifizierung des Steckplatzes
3 Seriennummer
4 2D-Code mit Bestellnummer, Seriennummer, Pro-
duktionsjahr und -woche sowie Produktname
80 | Danfoss A/S © 2023.05
und 10.2.4 Produktetiketten auf
4
Relay Option OC7R0
P/N: 136B0160 Ord. No: 136B1567
S/N: 123456G123 - 2312 / DG
250 VAC 2A (AC-1) / 24 VDC 2 A (DC-1)
1 2 3 4 5 6
X101 X102
Bedieneinheiten.
2
3
4 Weitere Informationen erhalten Sie durch Scannen
des Barcodes
5 Auf der Verpackung erforderliche Genehmigung-
skennzeichnung (weitere Genehmigungskennzeich-
nungen auf dem Frequenzumrichter)
6 Bestellnummer
6
7
7 8
X103
5 Kennzeichnung der E/A-Anschlüsse am Steckplatz
6 Bestellnummer zur Identifizierung des bestellten
Optionsbausatzes
7 Konformitäts- und Zulassungskennzeichnungen (so-
fern nicht durch Frequenzumrichterzulassungen ab-
gedeckt)
Allgemeine Hinweise zur
mechanischen Installation
10.2.3 Pro-
