iC7-Automation Frequenzumrichter
Projektierungshandbuch

4 Danfoss iC7-Serie

4.1 Übersicht über die iC7-Serie
Die Danfoss iC7 Serie besteht aus 3 Produkten, die Hard- und Software vereinen:
• iC7-Automation
• iC7-Hybrid
• iC7-Marine
Die iC7 Serie besteht aus 3 Hardwarevarianten:
• Frequenzumrichter
• Schaltschrank-Umrichter
• Systemmodule
Die Frequenzumrichter verfügen über eine vorinstallierte Applikationssoftware, die den Anforderungen der jeweiligen Anwendung
entspricht. Es können andere Anwendungssoftwarepakete erworben werden, und einige Applikationssoftwarepakete sind nur für
bestimmte Hardware-Ausführungen verfügbar. Die für iC7-Automation Frequenzumrichter verfügbaren Applikationssoftwarepa-
kete heißen Industry und Motion.
Dieses Projektierungshandbuch konzentriert sich auf iC7-Automation Frequenzumrichter.
Detaillierte Informationen zur Applikationssoftware für Frequenzumrichter finden Sie im Applikationshandbuch der iC7-Serie In-
dustry und im Applikationshandbuch zur iC7-Serie Motion.
4.2 Ökodesign für Antriebssysteme
Die Energieeffizienz des Gesamtsystems ist wichtig und wird durch die internationale Norm IEC 61800-9-2 geregelt. An einigen
Standorten, wie dem Europäischen Wirtschaftsraum, ist die Einhaltung von Mindesteffizienzstandards geregelt und gesetzlich vor-
geschrieben.
Frequenzumrichter werden nach den Wirkungsgradklassen IE0 bis IE2 gemäß IEC 61800-9-2 klassifiziert. Gemäß der Norm werden
Verlustleistungen in Prozent der Nennscheinleistung an 8 Lastpunkten gemessen, wie in
Zusammen mit Informationen über andere Elemente des Systems können diese Informationen zur Berechnung eines Systemwir-
kungsgrads (IES) verwendet werden.
Verlustverursachende Elemente sind in
A
100%
50%
25%
0%
0% 50%

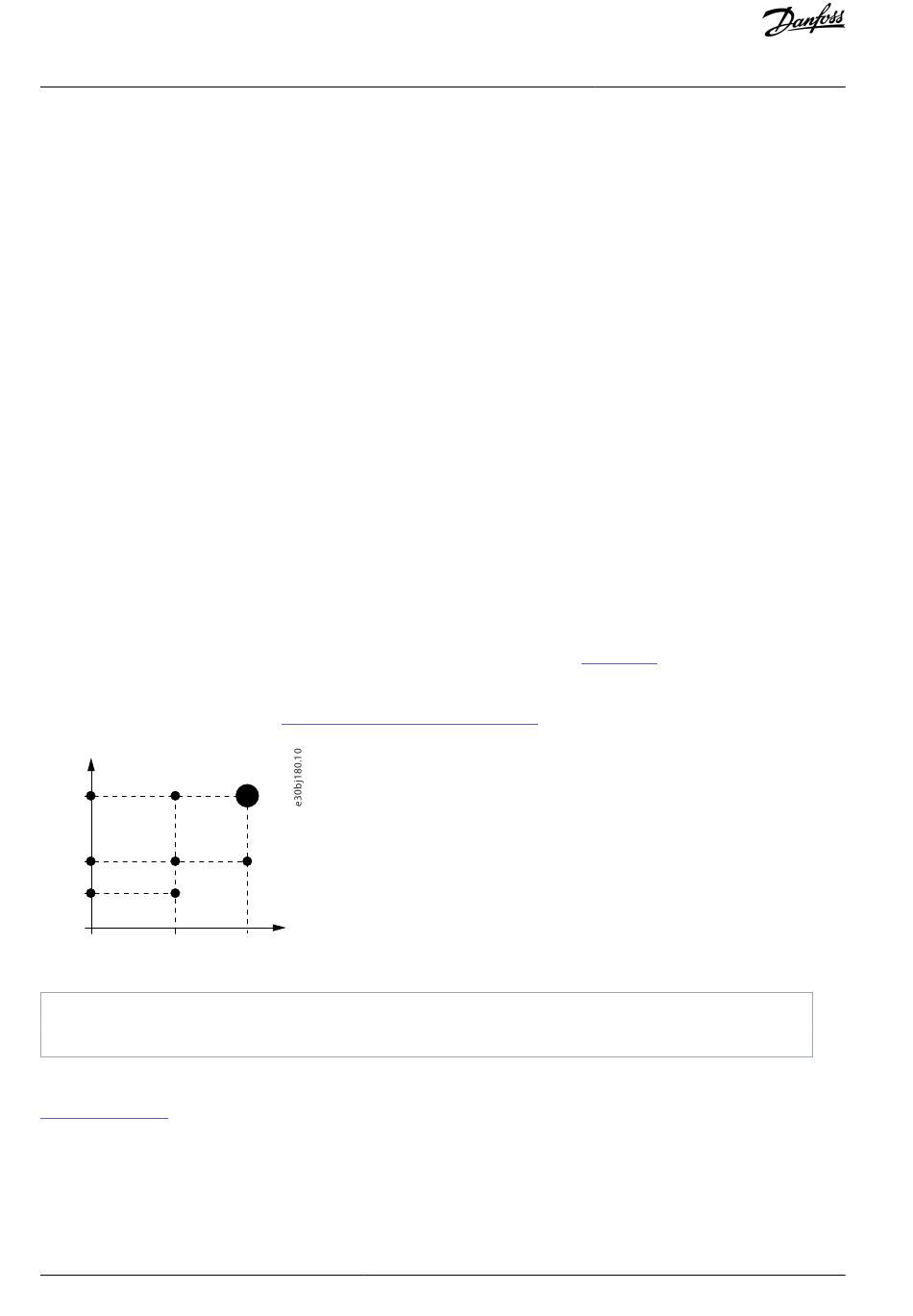

Abbildung 1: Betriebspunkt gemäß IEC 61800-9-2
A Rel. momentbildender Strom
B Rel. Motorstator-Nennfrequenz
Der Frequenzumrichter ist mit der Wirkungsgradklasse und den Verlustleistungen bei 100 % nenndrehmomenterzeugendem Strom
und 90 % Motorstatornennfrequenz gekennzeichnet.
MyDrive® ecoSmart™ kann verwendet werden:
• Zum Nachschlagen von Teillastdaten gemäß IEC 61800‑9‑2.
• Zur Berechnung der Wirkungsgradklasse und des Teillastwirkungsgrads für den Frequenzumrichter und das Antriebssystem
(Systeme, die aus einem Frequenzumrichter, einem Motor und Ausgangsfiltern bestehen).
• Zum Erstellen von Berichten über Teillastverlustdaten und IE- oder IES-Wirkungsgradklassen.
16 | Danfoss A/S © 2023.05
4.2.1 Leistungsverluste und Wirkungsgrad
B
90%
Abbildung 1 dargestellt.
beschrieben.
AJ319739940640de-000301 / 136R0269
Danfoss iC7-Serie
