Danfoss iC7 Projektierungshandbuch Seite 94

iC7-Automation Frequenzumrichter
Projektierungshandbuch
1

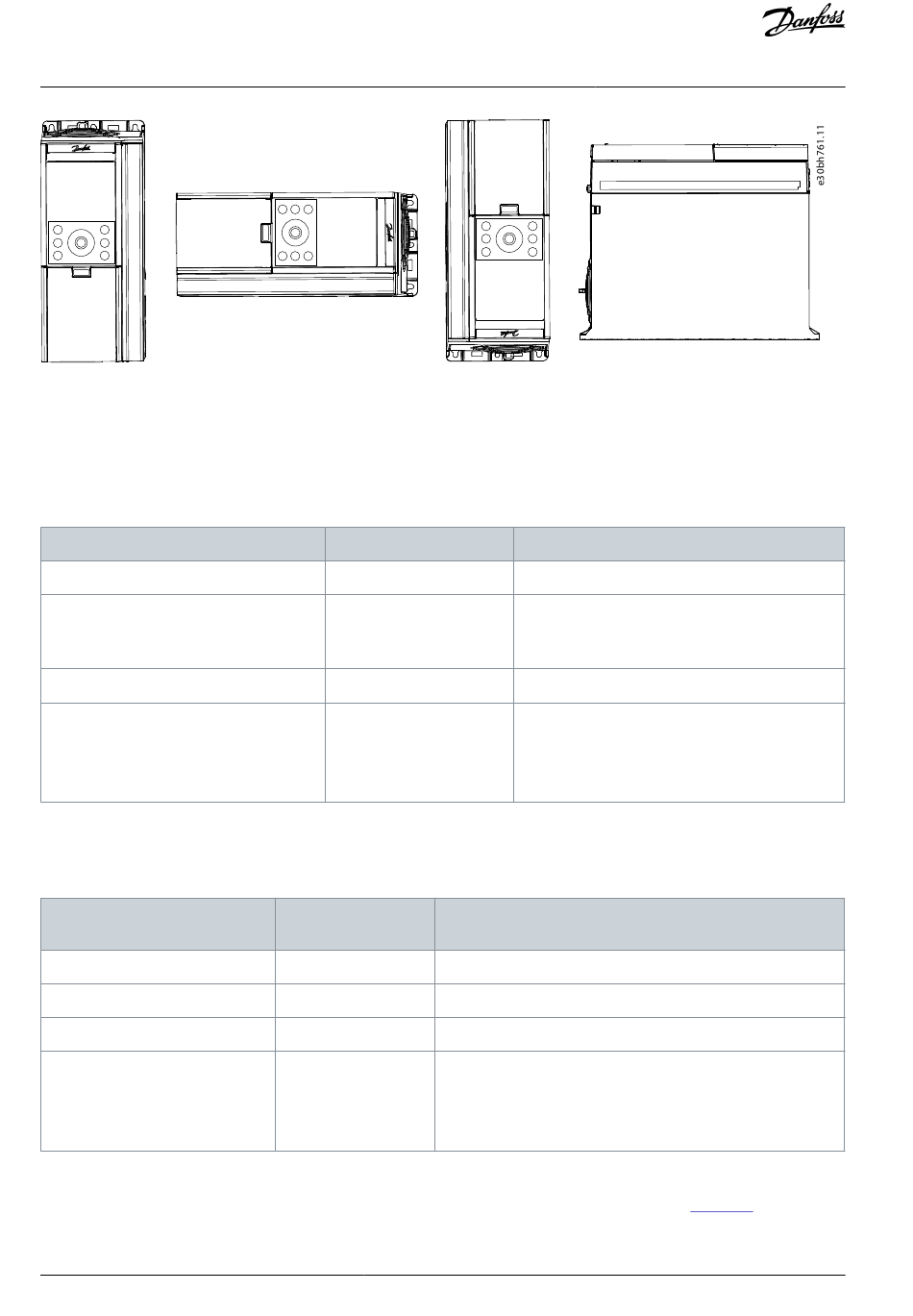

Abbildung 40: Einbaurichtungen für Frequenzumrichter
Baugröße IP20/Open Type (Baugröße FAxx) kann in verschiedene Richtungen eingebaut werden. Wenn der Frequenzumrichter
nicht mit allen in der Installationsanleitung angegebenen erforderlichen Motor-, Netz- und DC-Steckern und Klemmenschutzab-
deckungen ausgestattet ist, gilt der Frequenzumrichter als IP00.
Tabelle 48: Zulässige Einbaurichtungen für Frequenzumrichter mit der Einstufung Schutzart IP20/Offener Typ und Auswirkungen der Einbaur-
ichtung auf die Leistung
Einbaurichtung
1: Senkrechter Einbau
2: Horizontaler Einbau (90° gedreht)
3: Auf den Kopf gestellt
4: Auf der Rückseite montiert
Die Frequenzumrichter mit Schutzart IP21/UL Typ 1 (Baugröße Fkxx) sind bei senkrechtem Einbau gegen Tropfwasser geschützt.
Wenn der Frequenzumrichter in einer anderen Ausrichtung installiert wird, ist er nicht gegen Tropfwasser geschützt.
Tabelle 49: Zulässige Einbaurichtungen für Frequenzumrichter mit der Einstufung Schutzart IP21/Typ 1 und Auswirkungen der Einbaurichtung
auf die Leistung
Einbaurichtung
A: Senkrechter Einbau
B: Horizontaler Einbau (90° gedreht)
C: Auf den Kopf gestellt
D: Auf der Rückseite montiert
10.8.4 Empfohlene Schrauben, Bolzen und Stehbolzen
Überprüfen Sie die empfohlenen Schraubengrößen für die Befestigung des Frequenzumrichters in Tabelle
94 | Danfoss A/S © 2023.05
2
Zulässig für Baugröße
FA02–FA12
FA02–FA05
Unzulässig
FA02–FA12
Zulässig für Bau- Auswirkungen auf die Leistung
größen
FK06–FK12 Keine
Nein -
Nein -
FK06–FK12
•
•
•
3
Auswirkungen auf die Leistung
Keine
• Schwingungs- und Schocktoleranz
• Seite-an-Seite-Montage nicht möglich
-
• Schutz auf IP00 reduziert
• Schwingungs- und Schocktoleranz
• Seite-an-Seite-Montage nicht möglich
Entspricht nur IP20/Open Type
Begrenzte Beständigkeit gegenüber Vibrationen und Stößen
Seite-an-Seite-Montage nicht möglich
AJ319739940640de-000301 / 136R0269
Allgemeine Hinweise zur
mechanischen Installation
4
Tabelle 50.
