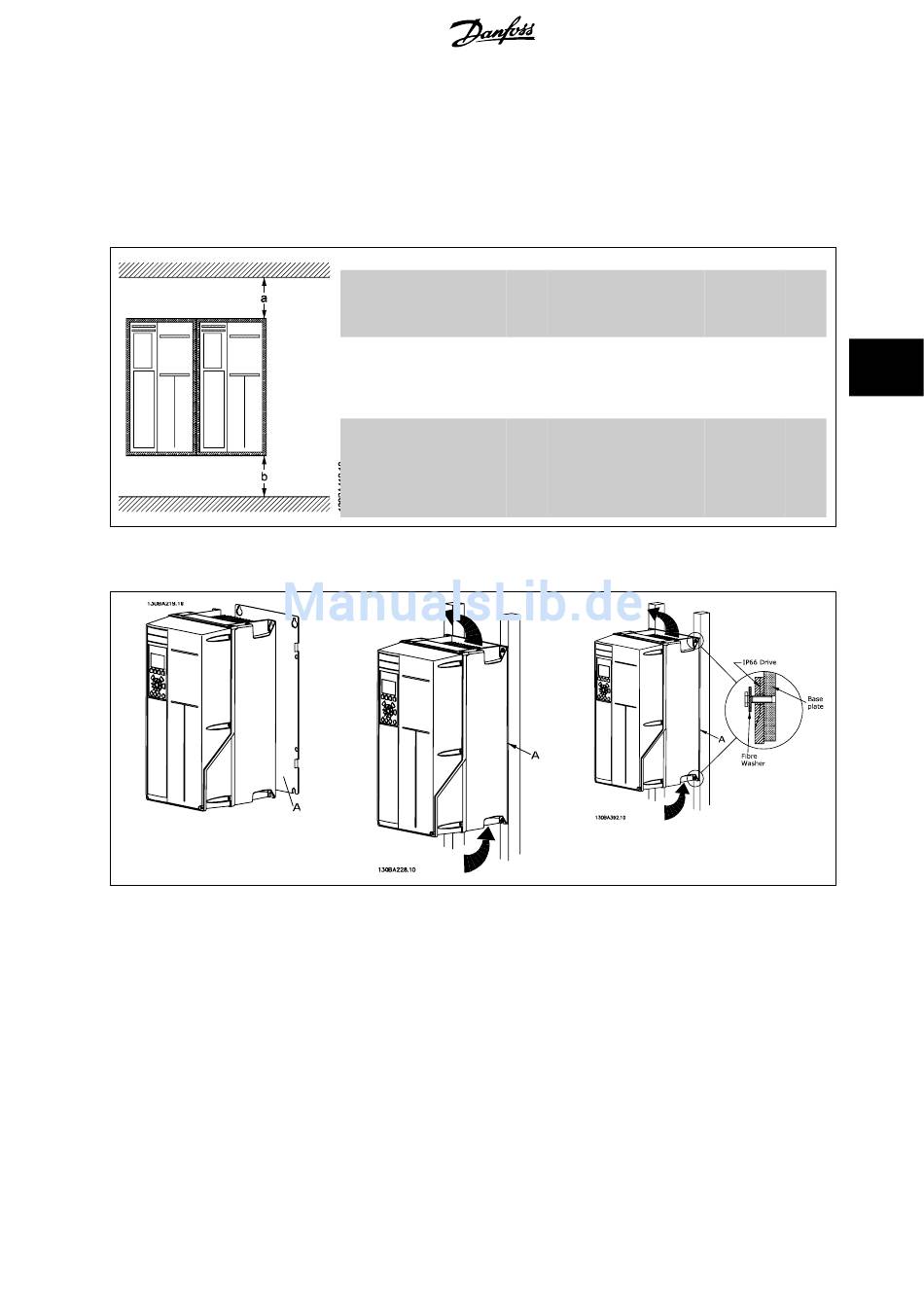

5.1.4 Mechanische Installation

Alle Baugrößen A, B und C können nebeneinander installiert werden.
Ausnahme: Beim IP21-Gehäuse muss zwischen den Gehäusen ein Abstand eingehalten werden. Bei den Baugrößen A2, A3, B3, B4 und C3 ist der
Mindestabstand 50 mm, bei C4 beträgt er 75 mm.
Für optimale Kühlbedingungen muss über und unter dem Frequenzumrichter freier Luftdurchlass gewährleistet sein. Siehe nachstehende Tabelle.
1. Sehen Sie die Befestigung gemäß den Angaben zu den Montagelöchern vor.
2. Verwenden Sie geeignete Schrauben für die Oberfläche, auf der der Frequenzumrichter montiert wird. Ziehen Sie alle vier Schrauben gut an.
Tabelle 5.1: Bei der Montage von Baugrößen A5, B1, B2, B3, B4, C1, C2, C3 und C4 auf einer nicht stabilen Wand muss der Frequenzumrichter wegen
unzureichender Kühlluft über dem Kühlkörper mit einer Rückwand A versehen werden.
®
HVAC Drive
Platz für Luftzirkulation bei verschiedenen Baugrößen
Baugrö-
A2 A3 A5
ße:
a (mm): 100 100 100
b (mm): 100 100 100
MG.11.B9.03 - VLT ® ist eine eingetragene Marke von Danfoss.
B1 B2 B3 B4 C1
200 200 200 200 200
200 200 200 200 200
5 Installieren
C2 C3 C4
5
225 200 225
225 200 225
