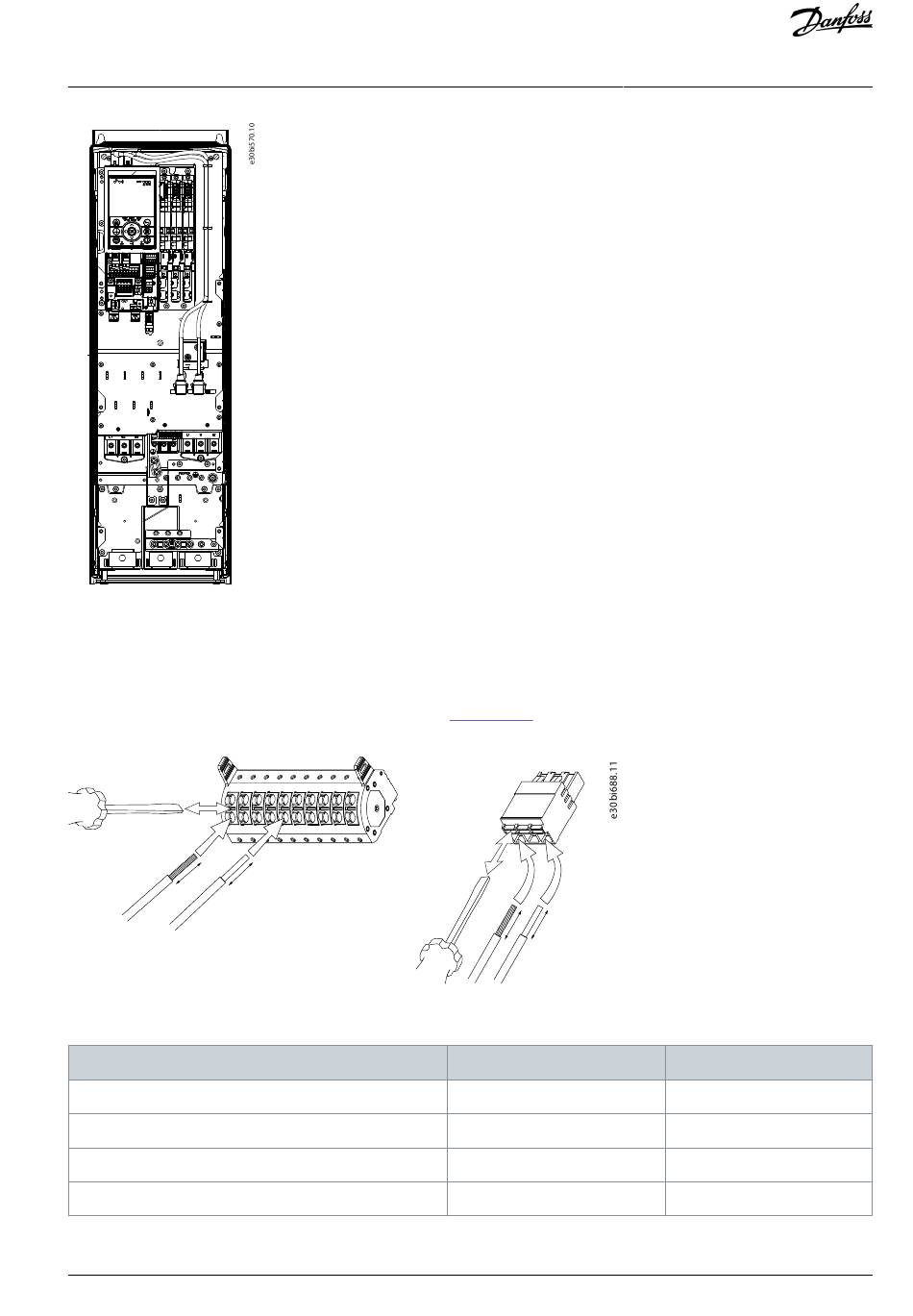

Abbildung 58: Leitungsführung für Baugrößen FK06–FK08
11.6.9 Steuerkabelgrößen und Abisolierlängen
Die Verbindungen werden hergestellt, indem Massivdraht in den Steckverbinder geschoben wird. Wenn flexible (mehradrige)
Drähte verwendet werden, werden Aderendhülsen empfohlen. Wenn flexibler Draht ohne Aderendhülsen verwendet wird, wird der
Stecker mit einem kleinen Schraubenzieher geschoben, wie in
beträgt 3 mm (2,5 mm für Steckverbinder X31 und X32).
SL2.5
Abbildung 59: Einsetzen der Drähte in den Steckverbinder
Tabelle 66: Kabelgrößen für Steckverbinder X31, X32
Kabeltyp
Massiv
Flexibel
Flexibel mit Aderendhülse ohne Kunststoffhülse
Flexibel mit Aderendhülse mit Kunststoffhülse
Danfoss A/S © 2023.05
10 mm
(0.4 in)
Abbildung 59 dargestellt. Die maximale Größe des Schraubendrehers
SL2.5
10 mm
(0.4 in)
2
Querschnitt [mm (AWG)]
0,2–1,5 (24–16)
0,2–1,5 (24–16)
0,5–1,5 (20–16)
0,5 (24)
Allgemeine Hinweise zur
elektrischen Installation
Abisolierlänge [mm (in)]
10 (0,4)
10 (0,4)
10 (0,4)
10 (0,4)
