Danfoss iC7 Projektierungshandbuch Seite 66

iC7-Automation Frequenzumrichter
Projektierungshandbuch
9.2.2 Abmessungen FA02b

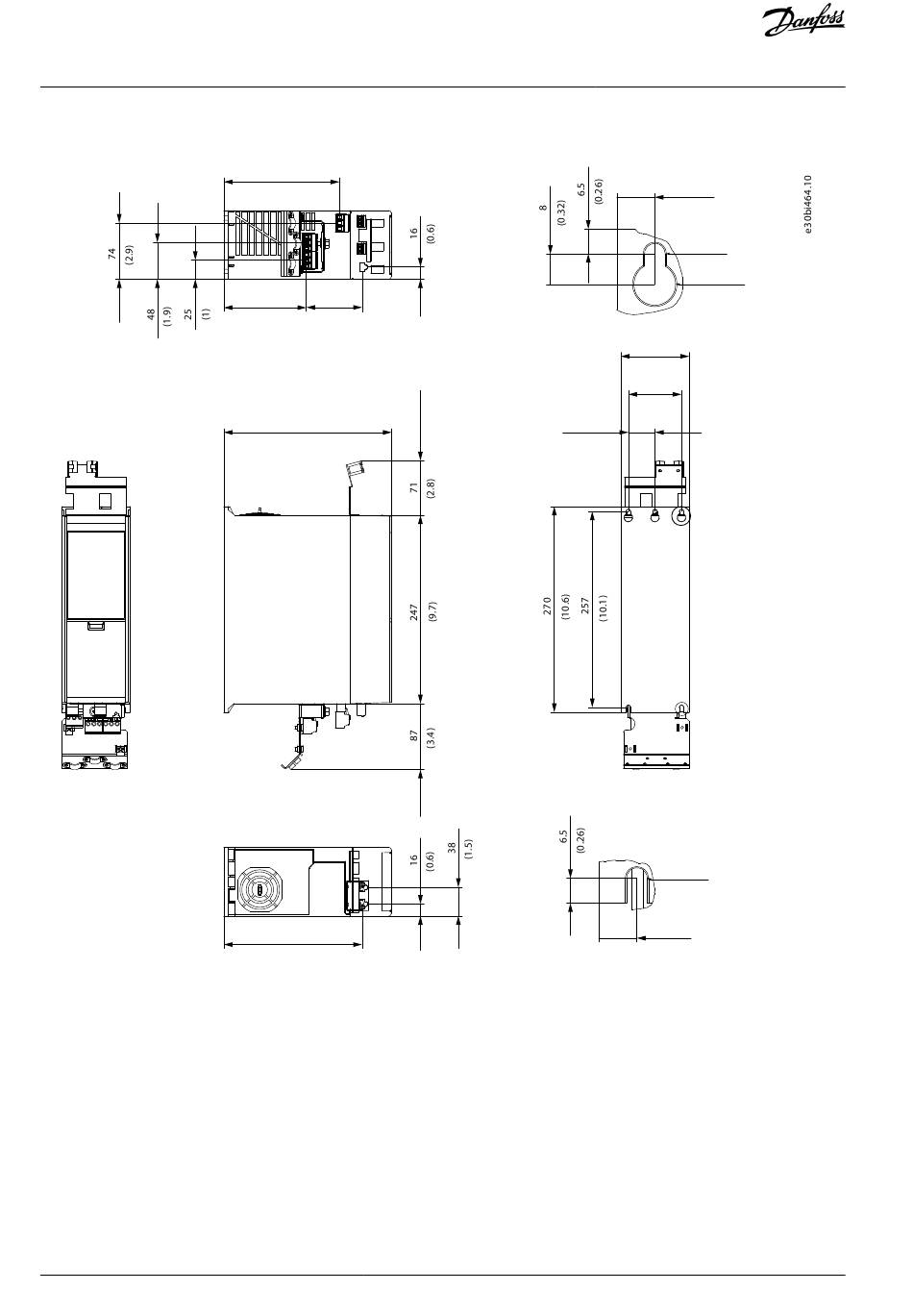

Abbildung 11: Abmessungen FA02b
66 | Danfoss A/S © 2023.05
152
(6)
108 74
(4.3) (2.9)
247
(9.7)
182
(7.2)
Klemmenabmessungen
A
10
(0.39)
90
(3.5)
70
(2.8)
35
(1.4)
B
Ø5.5
(0.22)
10
(0.39)
AJ319739940640de-000301 / 136R0269
Außen- und
Ø5.5
(0.22)
Ø11
(0.43)
A
B
