vacon • 96 Verkabelung und elektrische Anschlüsse
6.2 Steuereinheit
®
Die Steuereinheit des flüssiggekühlten VACON NX-Frequenzumrichters/Wechselrichters wird in
einer Montagebox installiert. Sie enthält die Steuerplatine und Zusatzkarten (siehe Abbildung 41
und Abbildung 42), die an die fünf Steckplätze (A bis E) der Steuerplatine angeschlossen werden.
Steuereinheit und ASIC der Leistungseinheit sind über Kabel (und Adapterkarte) verbunden.
Weitere Informationen finden Sie auf Seite 110.
Die Montagebox mit der Steuereinheit ist in einem Gehäuse eingebaut. Die Montageanweisungen
finden Sie auf Seite 105.
11350_00
®

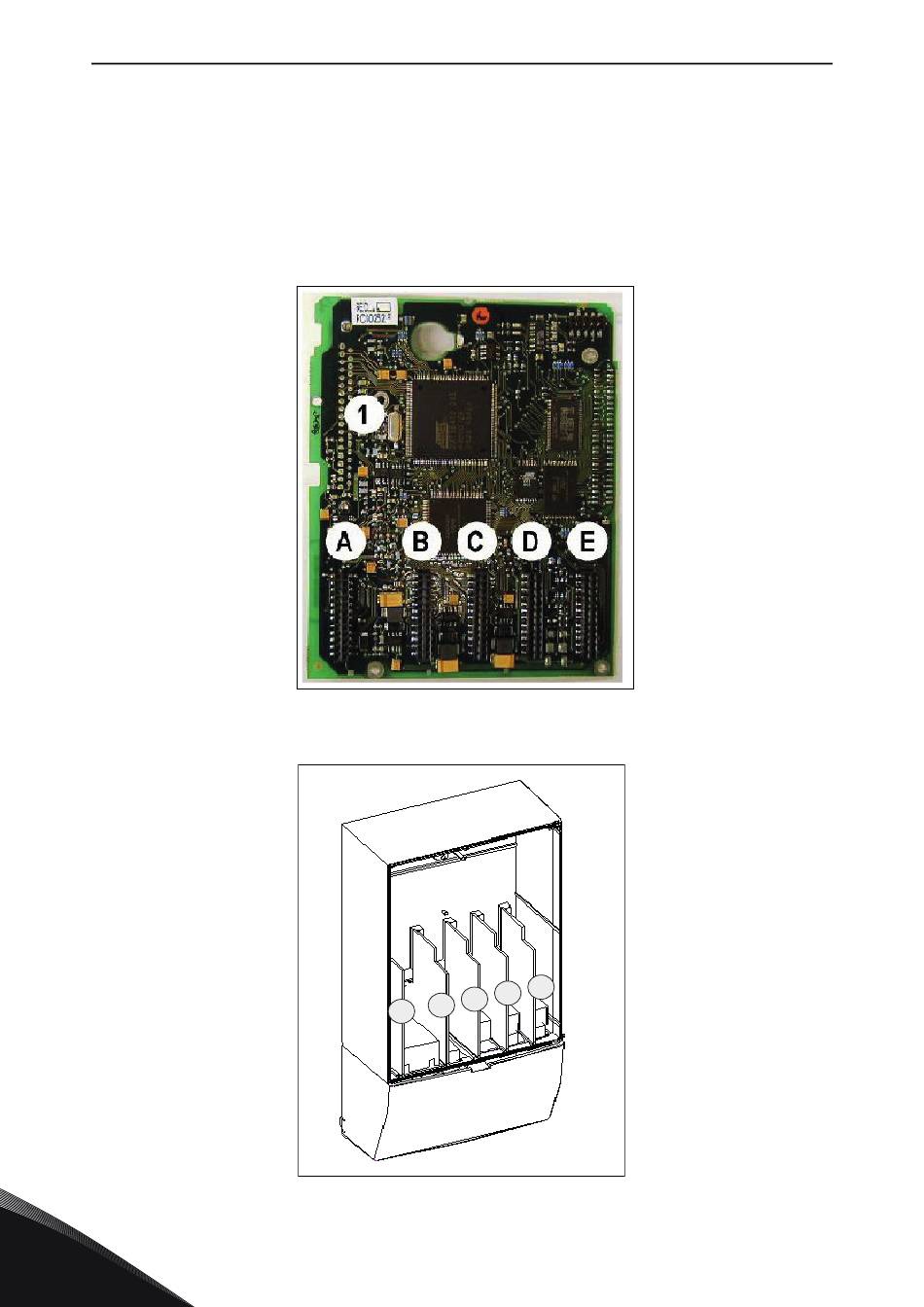

Abbildung 41. VACON NX-Steuerkarte
E
D
C
B
A
11351_00
Abbildung 42. Anschlüsse für Basis- und Zusatzkarten auf der Steuerkarte
