Lieferumfang

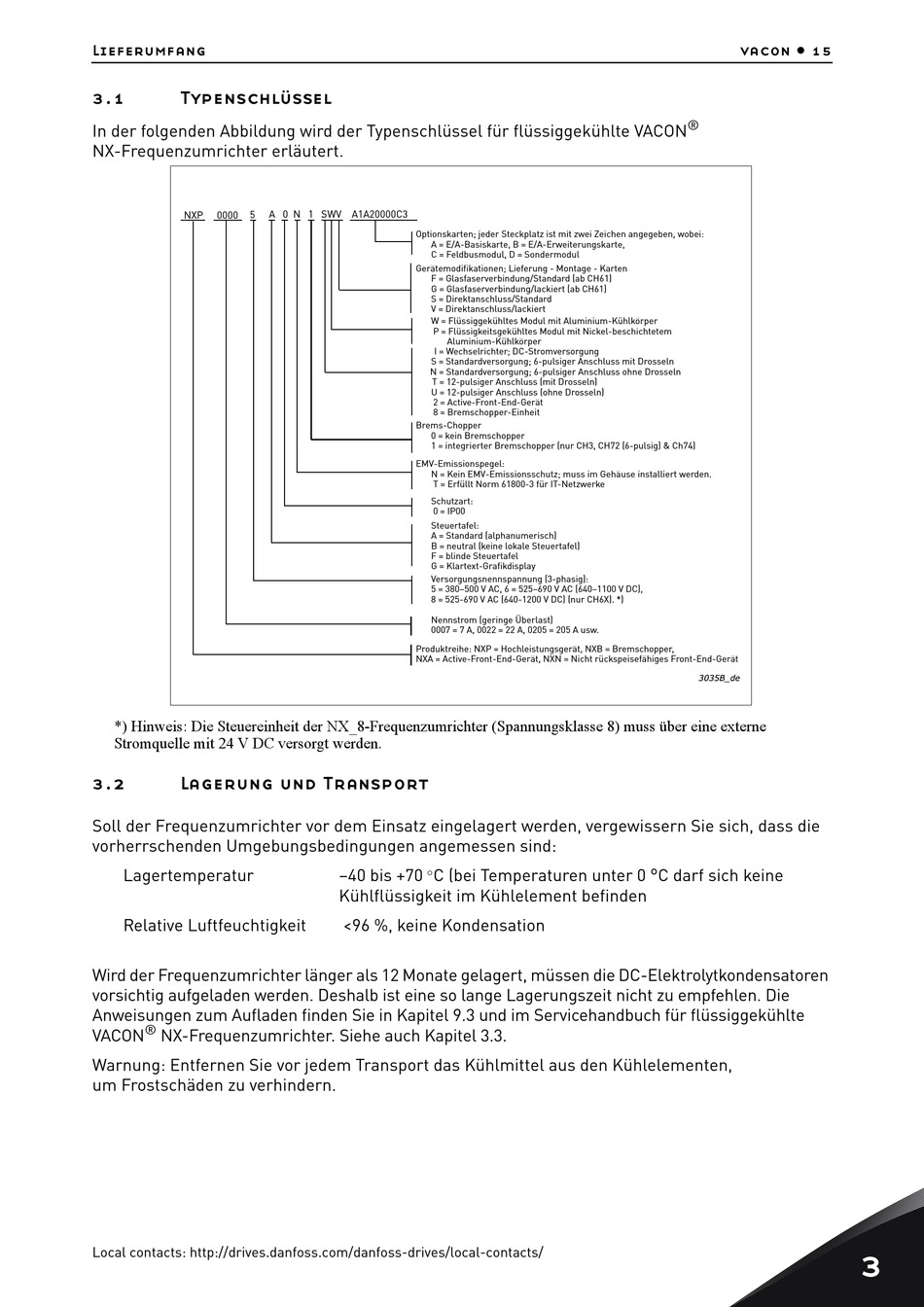

3.1 Typenschlüssel
In der folgenden Abbildung wird der Typenschlüssel für flüssiggekühlte VACON
NX-Frequenzumrichter erläutert.
*) Hinweis: Die Steuereinheit der NX_8-Frequenzumrichter (Spannungsklasse 8) muss über eine externe
Stromquelle mit 24 V DC versorgt werden.
3.2 Lagerung und Transport
Soll der Frequenzumrichter vor dem Einsatz eingelagert werden, vergewissern Sie sich, dass die
vorherrschenden Umgebungsbedingungen angemessen sind:
Lagertemperatur
Relative Luftfeuchtigkeit
Wird der Frequenzumrichter länger als 12 Monate gelagert, müssen die DC-Elektrolytkondensatoren
vorsichtig aufgeladen werden. Deshalb ist eine so lange Lagerungszeit nicht zu empfehlen. Die
Anweisungen zum Aufladen finden Sie in Kapitel 9.3 und im Servicehandbuch für flüssiggekühlte
®
VACON NX-Frequenzumrichter. Siehe auch Kapitel 3.3.
Warnung: Entfernen Sie vor jedem Transport das Kühlmittel aus den Kühlelementen,
um Frostschäden zu verhindern.
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Optionskarten; jeder Steckplatz ist mit zwei Zeichen angegeben, wobei:
A = E/A-Basiskarte, B = E/A-Erweiterungskarte,
C = Feldbusmodul, D = Sondermodul
Gerätemodifikationen; Lieferung - Montage - Karten
F = Glasfaserverbindung/Standard (ab CH61)
G = Glasfaserverbindung/lackiert (ab CH61)
S = Direktanschluss/Standard
V = Direktanschluss/lackiert
W = Flüssiggekühltes Modul mit Aluminium-Kühlkörper
P = Flüssigkeitsgekühltes Modul mit Nickel-beschichtetem
Aluminium-Kühlkörper
I = Wechselrichter; DC-Stromversorgung
S = Standardversorgung; 6-pulsiger Anschluss mit Drosseln
N = Standardversorgung; 6-pulsiger Anschluss ohne Drosseln
T = 12-pulsiger Anschluss (mit Drosseln)
U = 12-pulsiger Anschluss (ohne Drosseln)
2 = Active-Front-End-Gerät
8 = Bremschopper-Einheit
Brems-Chopper
0 = kein Bremschopper
1 = integrierter Bremschopper (nur CH3, CH72 (6-pulsig) & Ch74)
EMV-Emissionspegel:
N = Kein EMV-Emissionsschutz; muss im Gehäuse installiert werden.
T = Erfüllt Norm 61800-3 für IT-Netzwerke
Schutzart:
0 = IP00
Steuertafel:
A = Standard (alphanumerisch)
B = neutral (keine lokale Steuertafel)
F = blinde Steuertafel
G = Klartext-Grafikdisplay
Versorgungsnennspannung (3-phasig):
5 = 380–500 V AC, 6 = 525–690 V AC (640–1100 V DC),
8 = 525-690 V AC (640-1200 V DC) (nur CH6X). *)
Nennstrom (geringe Überlast)
0007 = 7 A, 0022 = 22 A, 0205 = 205 A usw.
Produktreihe: NXP = Hochleistungsgerät, NXB = Bremschopper,
NXA = Active-Front-End-Gerät, NXN = Nicht rückspeisefähiges Front-End-Gerät

–40 bis +70 C (bei Temperaturen unter 0 °C darf sich keine
Kühlflüssigkeit im Kühlelement befinden
<96 %, keine Kondensation
