Vacon NX-Serie Betriebsanleitung Seite 227

Anhänge

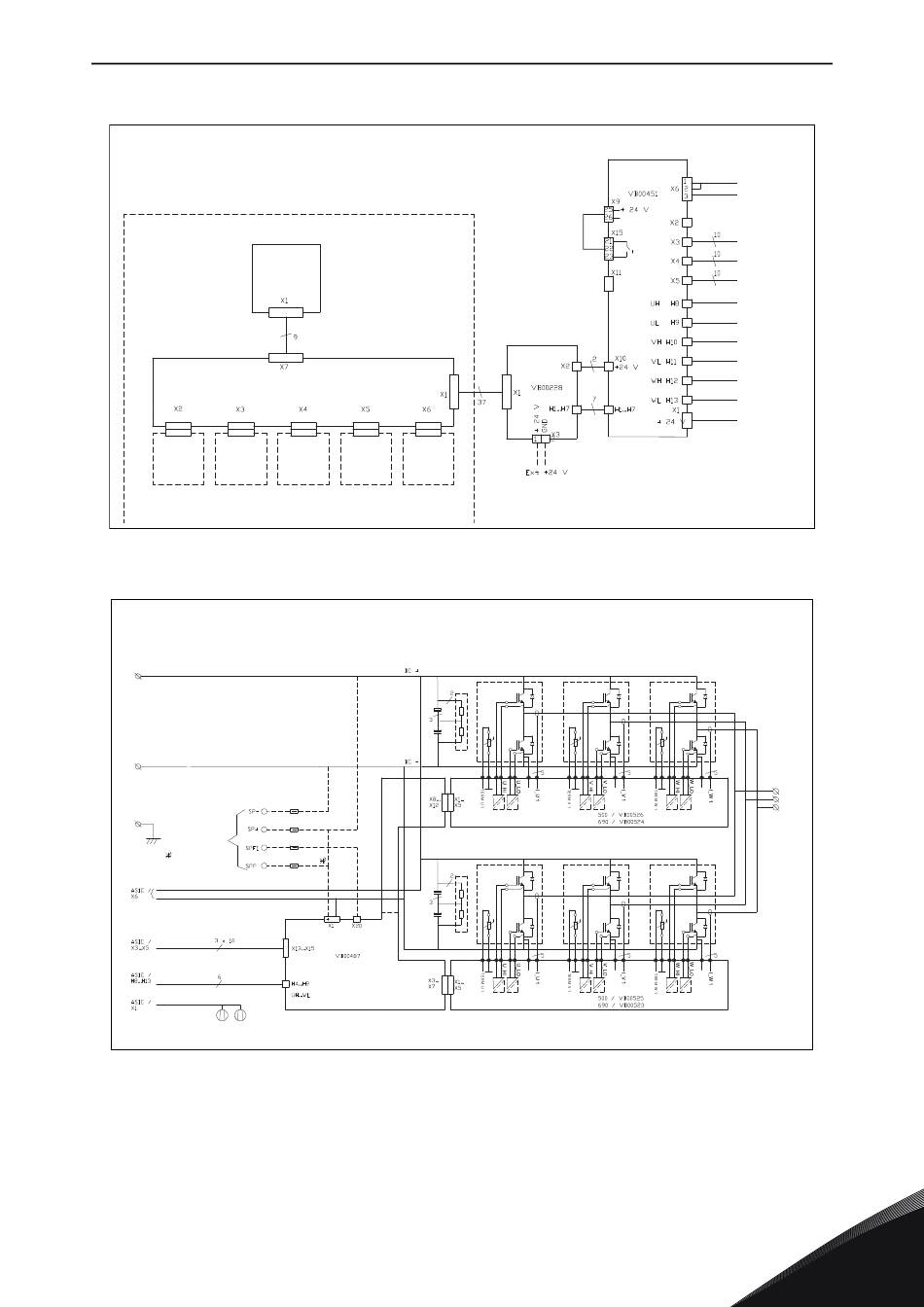

CH61, WECHSELRICHTER, STEUERUNG
STEUEREINHEIT
SCHALTTAFEL
STEUERKARTE
(Steckplatz A) (Steckplatz B)
OPTIONS- OPTIONS-
KARTE KARTE
CH62, WECHSELRICHTER
B+
B-
PE
Nur mit der Option SPU-024
X1/+: mit B+ verbunden,
wenn SPU-024 nicht im
Einsatz ist
Interne
Lüfter
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
(Steckplatz C) (Steckplatz D) (Steckplatz E)
OPTIONS- OPTIONS- OPTIONS-
KARTE KARTE KARTE
TREIBERPLATINE
ASIC-PLATINE
Rückmeldung
Ladevorgang
x)
Laderelais
Lüftersteuerung
OPTO-
ADAPTER-
KARTE
x) Kabel kann ggf.
entfernt werden
MODUL RECHTS
MESSKARTE 1
MODUL LINKS
MESSKARTE 2
vacon • 225
DC +
DC -
TREIBER / X13
TREIBER / X14
TREIBER / X15
TREIBER / H4
TREIBER / H5
TREIBER / H6
TREIBER / H7
TREIBER / H8
TREIBER / H9
+ 24 V für
interne Lüfter
11411_de
U / T1
V / T2
W / T3
11412_de
