Steuertafel
Erweiterungskarten
E1 E5
Debugmenü (S6.8.7)
Dieses Menü ist für erfahrene Benutzer und Applikationsdesigner vorgesehen. Bei eventuellen
Fragen oder Problemen wenden Sie sich an den Hersteller.
7.3.7 Menü „Zusatzkarten" (M7)
Über das Menü Zusatzkarten können Sie feststellen, welche Zusatzkarten an die Steuerkarte
angeschlossen sind, und die zu der jeweiligen Zusatzkarte gehörigen Parameter aufrufen und
bearbeiten.
Wechseln Sie mit der Menütaste (rechts) in die nächste Menüebene (G#). In dieser Ebene können
Sie mithilfe der Browsertasten die Steckplätze A bis E durchsuchen (siehe Seite 82), um
festzustellen, welche Zusatzkarten angeschlossen sind. In der untersten Zeile der Anzeige wird die
Anzahl der zu der Karte gehörenden Parameter angezeigt. Sie können die Parameterwerte gemäß
Kapitel 7.3.2 anzeigen und bearbeiten. Siehe Tabelle 59 und Abbildung 84.
Parameter der Erweiterungskarten
Code Parameter
P7.1.1.1 Modus AI1
P7.1.1.2 AI2 Modus
P7.1.1.3 Modus AO1
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
B:NXOPTA2
E1 E2
A:NXOPTA1
E1 E2

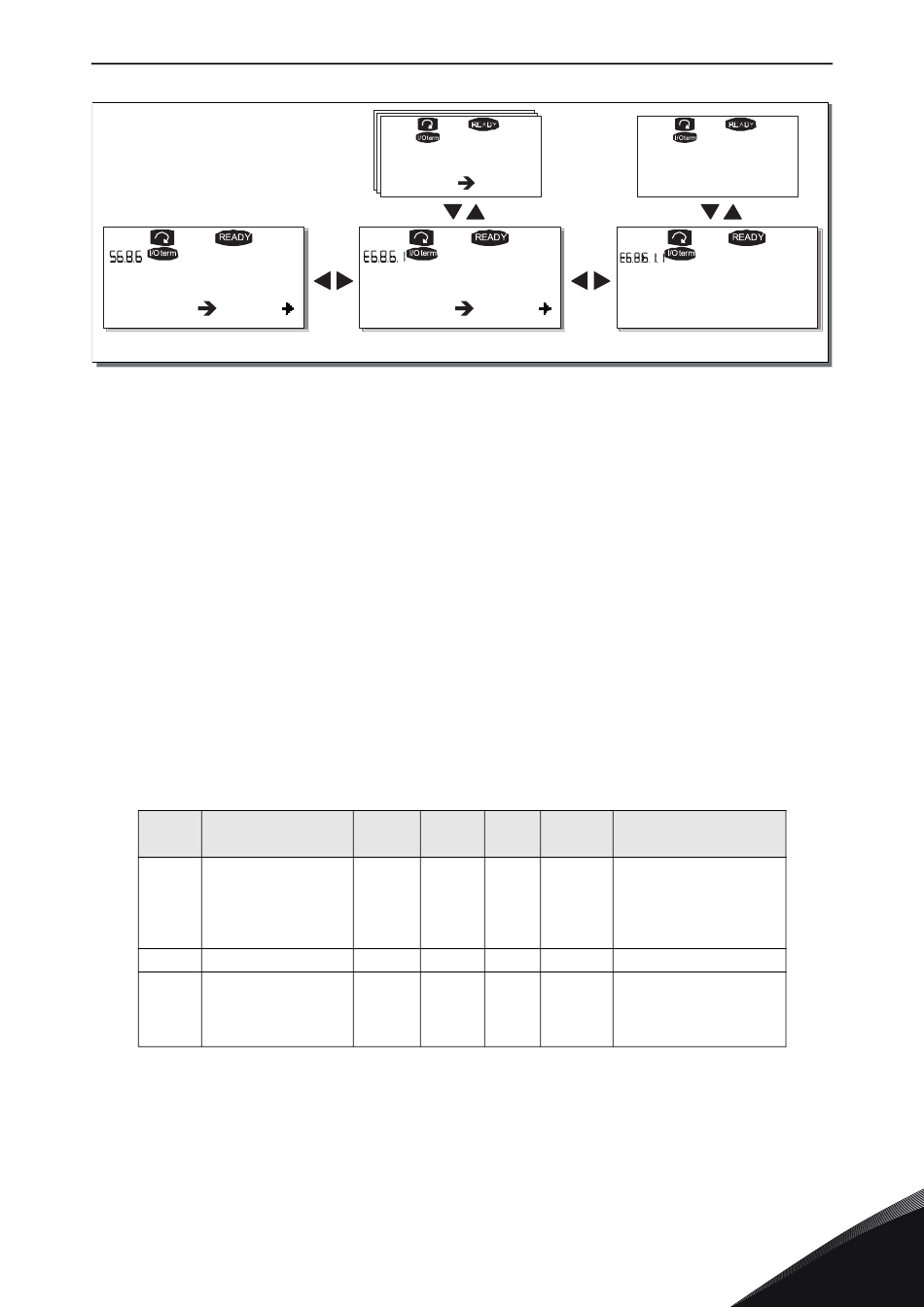

Abbildung 83. Informationsmenüs für Zusatzkarten
Tabelle 59. Zusatzkartenparameter (OPT-A1-Karte)
Min. Max.
1 5
1 5
1 4
Prog.version
10001.0
Status
Betrieb
Wer-
Bendef.
keinst.
1 = 0–20 mA
2 = 4–20 mA
3 3 = 0–10 V
4 = 2–10 V
5 = –10 bis +10 V
1 (siehe P7.1.1.1)
1 = 0–20 mA
2 = 4–20 mA
1
3 = 0–10 V
4 = 2–10 V
