Vacon NX-Serie Betriebsanleitung Seite 178

vacon • 176
3
4
Das Active-Front-End-Gerät darf nicht ohne Vorladen mit dem Netz verbunden werden. Um eine
korrekte Funktionsweise der Vorladeschaltung zu gewährleisten, müssen der Eingangsleistungs-
schalter bzw. -schaltschütz sowie der Schaltschütz der Vorladeschaltung durch das Active-Front-
End-Gerät gesteuert werden. Der Eingangsleistungsschalter bzw. -schaltschütz sowie der
Schaltschütz der Vorladeschaltung müssen wie in Abbildung 94 dargestellt verbunden werden.
HAUPTSCHALTKREIS
PE
Im Beispiel in Abbildung 94 wird ein Schalter mit Rückstellfeder verwendet. Der Schalter hat die
Stellungen 0-1-START. Die Feder stellt den Schalter von der Stellung START zurück in die Stellung
1. Um den Vorladevorgang zu starten, wird der Schalter von Stellung 0 über 1 auf START gestellt.
Wenn der Vorladevorgang startet, kann der Schalter losgelassen werden, und er schaltet zurück
in die Stellung 1. Weitere Steuereingriffe sind nicht erforderlich. Die Active-Front-End-Applikation
steuert den Netzschütz des Systems über den Relaisausgang RO2 (siehe Abbildung 95). Wenn der
Vorladevorgang für den Zwischenkreis abgeschlossen ist, wird der Netzschütz geschlossen. Der
Status des Netzschützes wird per Digitaleingang überwacht (Standard ist DIN4). Standardmäßig ist
die Überwachung des Netzschützes auf ON gesetzt. Über Parameter kann sie auf OFF gesetzt
werden. Ohne Vorladen sollte es nicht möglich sein, den Netzschütz zu schließlich.
Um den Netzschütz zu öffnen, stellen Sie den Schalter einfach auf 0. Unter Last sollte der Schütz
nicht geöffnet werden. Durch Öffnen des Schützes unter Last wird die Nutzungsdauer verkürzt.
HINWEIS: Kabel, die zur Verbindung der Vorladeschaltung verwendet werden, müssen doppelt
isoliert sein.
10
FI13 AFE / CHARGING-AFE-FFE-FI13
1 Beschaltungskondensator
1 Schaltschütz

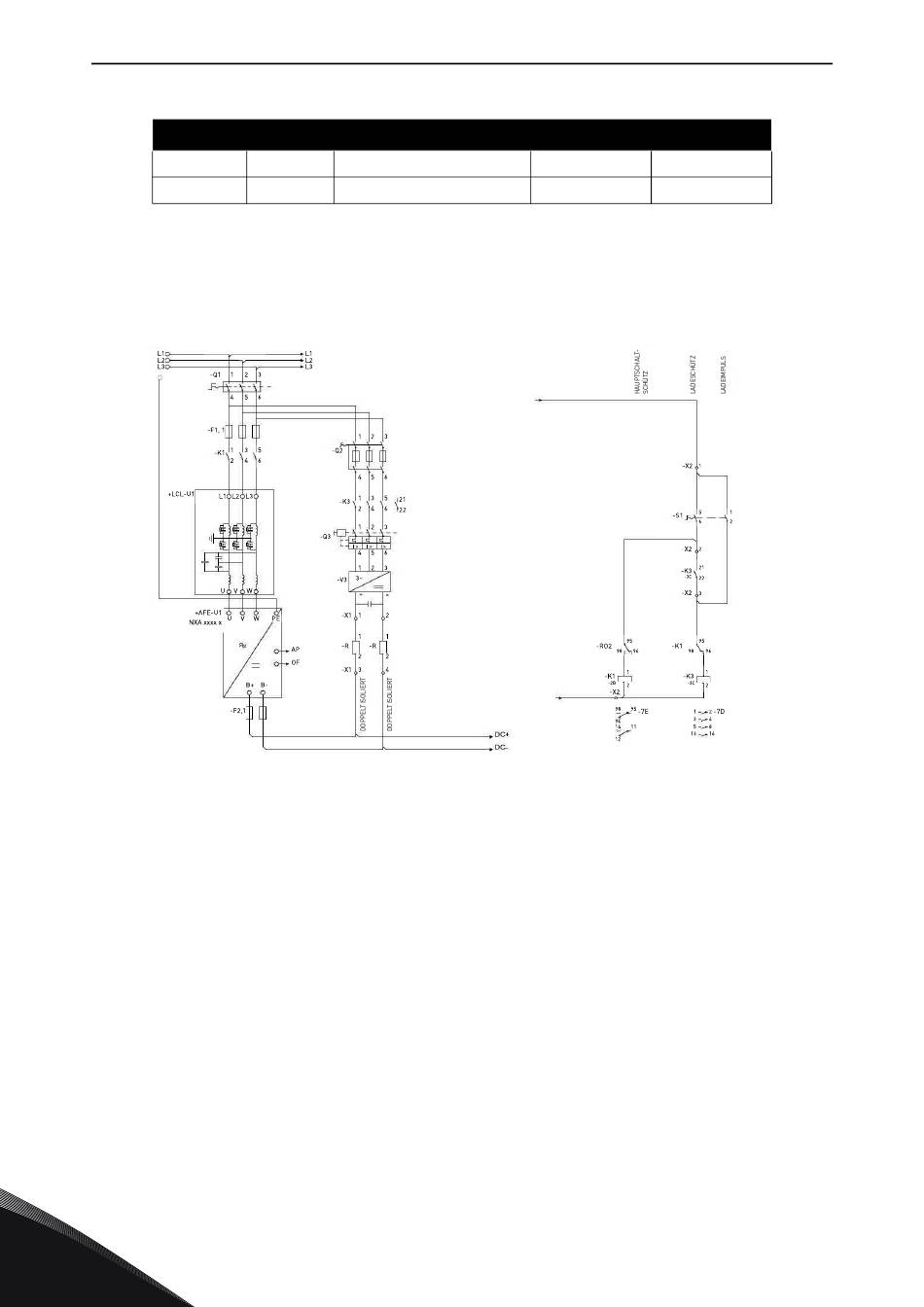

Abbildung 94. Anschlussschema für AFE-Gerät
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Active Front End (NXA)
Rifa
Telemecanique LC1D32P7
L 240 V AC
0-1-START
N 240 V AC
3077_de
PHE448
