Verkabelung und elektrische Anschlüsse

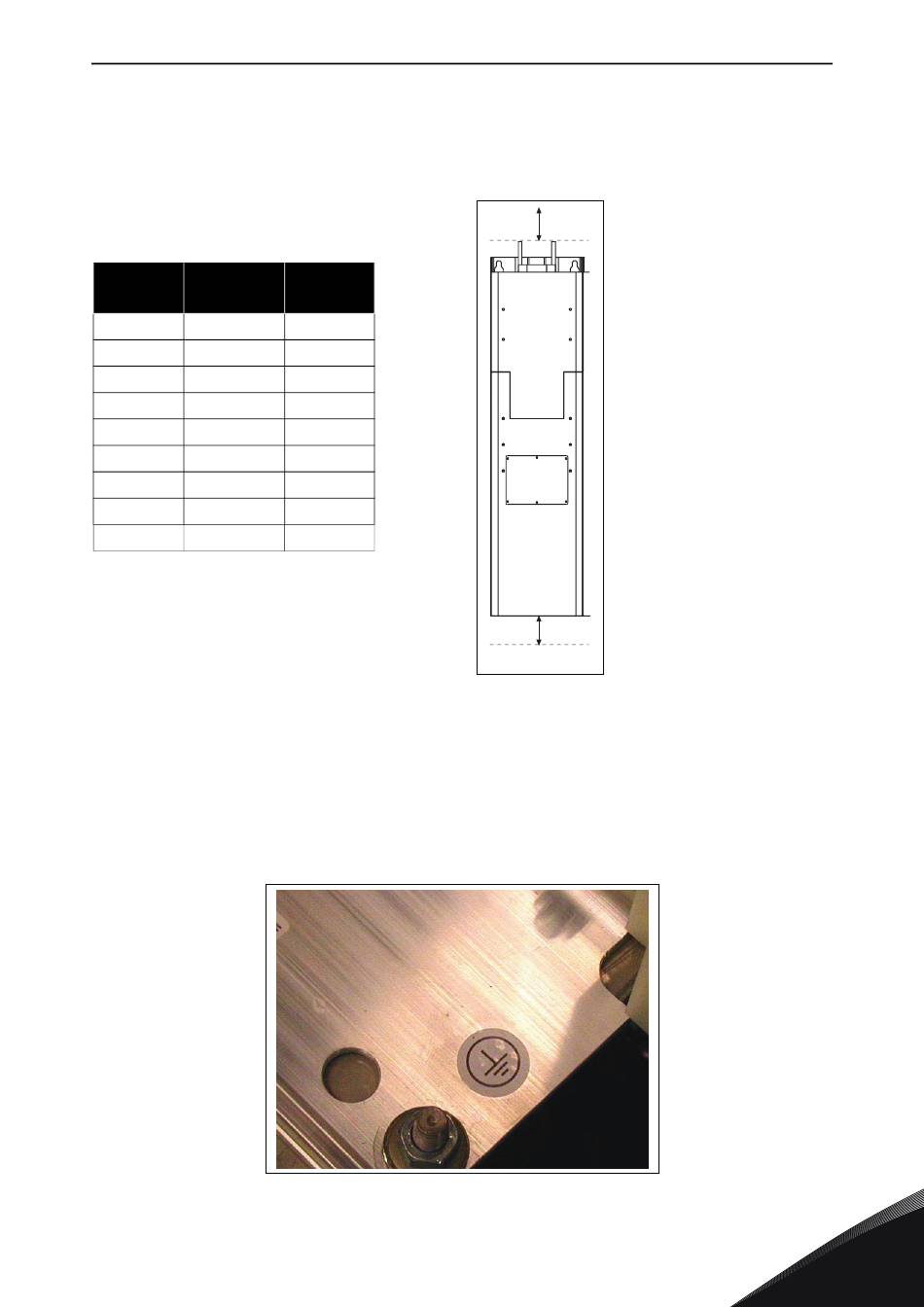

6.1.6 Installationsabstand
Über und unter dem Frequenzumrichter/Wechselrichter muss genügend Freiraum zum
Anschließen der elektrischen Leitungen und der Kühlung vorhanden sein. Die Mindestmaße sind in
der folgenden Tabelle angegeben. Links und rechts vom Antrieb ist ein Abstand von 0 mm zulässig.
Tabelle 45. Installationsabstand
A
Baugröße
[mm]
CH3 100
CH4 100
CH5 100
CH61 100
CH62 100
CH63 200
CH64 200
CH72 200
CH74 200
* Abstand zum Kabelanschlussblock. Für
den eventuellen Einsatz von Ferritringen
muss zusätzlicher Platz freigehalten
werden. Siehe Kapitel 6.1.1.2.
6.1.7 Erdung der Leistungseinheit
Die entsprechenden Adern der Stromversorgungskabel werden an die Schutzerde des
Schaltschrankgehäuses angeschlossen.
Es wird empfohlen, die Motorkabel an der gemeinsamen Schutzerde des Schranks/
Schranksystems zu erden.
Um den Frequenzumrichter selbst zu erden, verwenden Sie die Erdungsklemme an der Montageplatte
des Frequenzumrichters (siehe Abbildung 39) und ziehen die Erdungsschraube mit 13,5 Nm an.
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
B
[mm]
150
200
200
300
400*
400*
500*
400*
500*
Abbildung 39. Erdungsklemme an der Montageplatte
A
B
11347_00
11348 00
