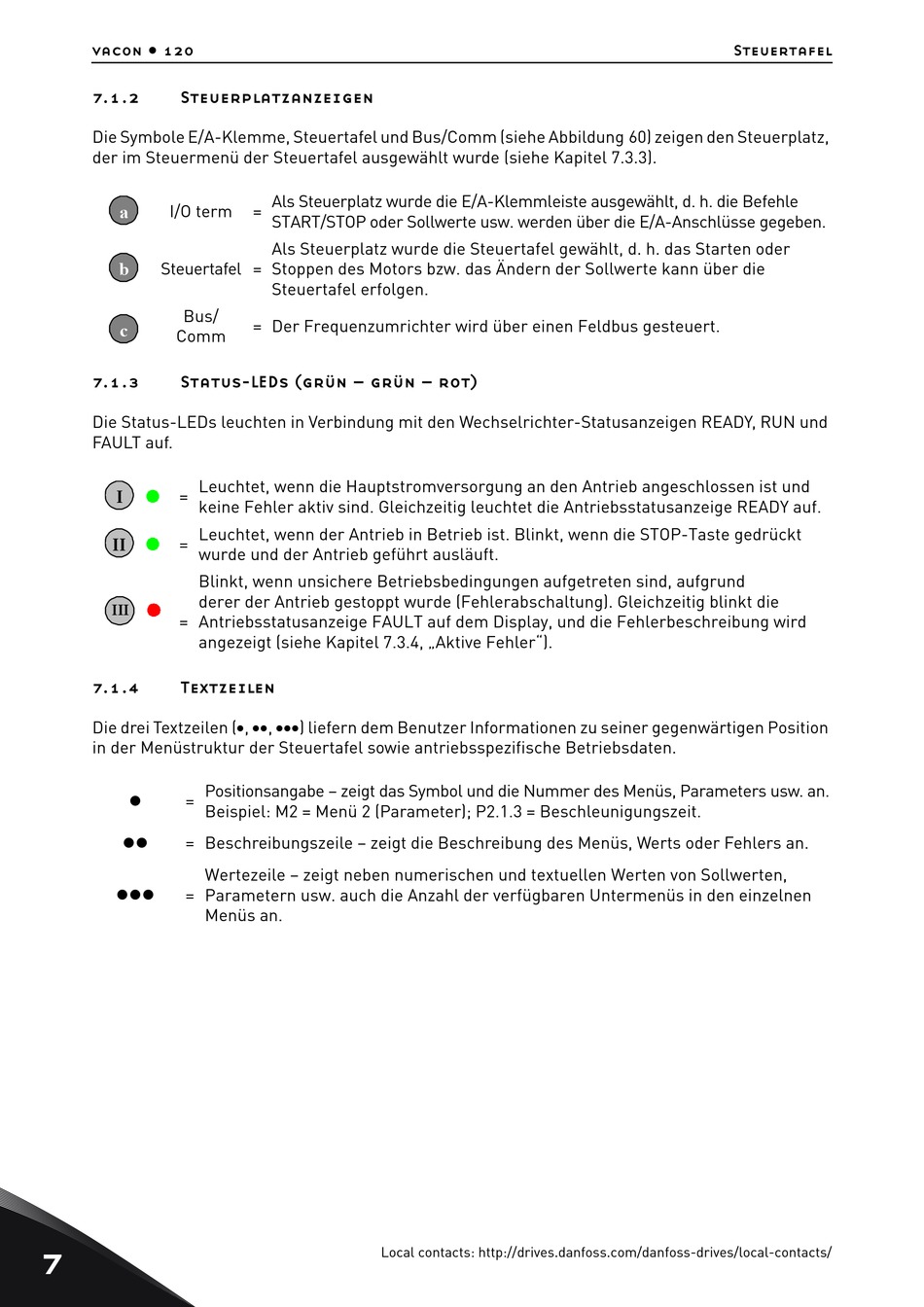

vacon • 120
7.1.2 Steuerplatzanzeigen
Die Symbole E/A-Klemme, Steuertafel und Bus/Comm (siehe Abbildung 60) zeigen den Steuerplatz,
der im Steuermenü der Steuertafel ausgewählt wurde (siehe Kapitel 7.3.3).
a
I/O term
b
Steuertafel =
Bus/
c
Comm
7.1.3 Status-LEDs (grün – grün – rot)
Die Status-LEDs leuchten in Verbindung mit den Wechselrichter-Statusanzeigen READY, RUN und
FAULT auf.
Leuchtet, wenn die Hauptstromversorgung an den Antrieb angeschlossen ist und
I
=
keine Fehler aktiv sind. Gleichzeitig leuchtet die Antriebsstatusanzeige READY auf.
Leuchtet, wenn der Antrieb in Betrieb ist. Blinkt, wenn die STOP-Taste gedrückt
II
=
wurde und der Antrieb geführt ausläuft.
Blinkt, wenn unsichere Betriebsbedingungen aufgetreten sind, aufgrund
derer der Antrieb gestoppt wurde (Fehlerabschaltung). Gleichzeitig blinkt die
III
= Antriebsstatusanzeige FAULT auf dem Display, und die Fehlerbeschreibung wird
angezeigt (siehe Kapitel 7.3.4, „Aktive Fehler").
7.1.4 Textzeilen
Die drei Textzeilen (, , ) liefern dem Benutzer Informationen zu seiner gegenwärtigen Position
in der Menüstruktur der Steuertafel sowie antriebsspezifische Betriebsdaten.

Positionsangabe – zeigt das Symbol und die Nummer des Menüs, Parameters usw. an.
=
Beispiel: M2 = Menü 2 (Parameter); P2.1.3 = Beschleunigungszeit.

= Beschreibungszeile – zeigt die Beschreibung des Menüs, Werts oder Fehlers an.
Wertezeile – zeigt neben numerischen und textuellen Werten von Sollwerten,

= Parametern usw. auch die Anzahl der verfügbaren Untermenüs in den einzelnen
Menüs an.
7
Als Steuerplatz wurde die E/A-Klemmleiste ausgewählt, d. h. die Befehle
=
START/STOP oder Sollwerte usw. werden über die E/A-Anschlüsse gegeben.
Als Steuerplatz wurde die Steuertafel gewählt, d. h. das Starten oder
Stoppen des Motors bzw. das Ändern der Sollwerte kann über die
Steuertafel erfolgen.
= Der Frequenzumrichter wird über einen Feldbus gesteuert.
