Anschlussklemmen an ASIC-Platine
+24 V-Versorgungsspannung für
X10
Steuerplatine
An Klemme X6 der Treiberplatine für
X3
Phase U anschließen
An Klemme X2 der Treiberplatine für
X4
Phase V/W anschließen
An Klemme X6 der Treiberplatine für
X5
Phase V/W anschließen
Stromanschluss für internen Lüfter
X1
für Mod. 2
HINWEIS: Anschlussklemmen X9 und X15 sind werkseitig miteinander verbunden. Wenn das Signal
von einer anderen Quelle empfangen wird, kann das Kabel entfernt werden.
UH
X2

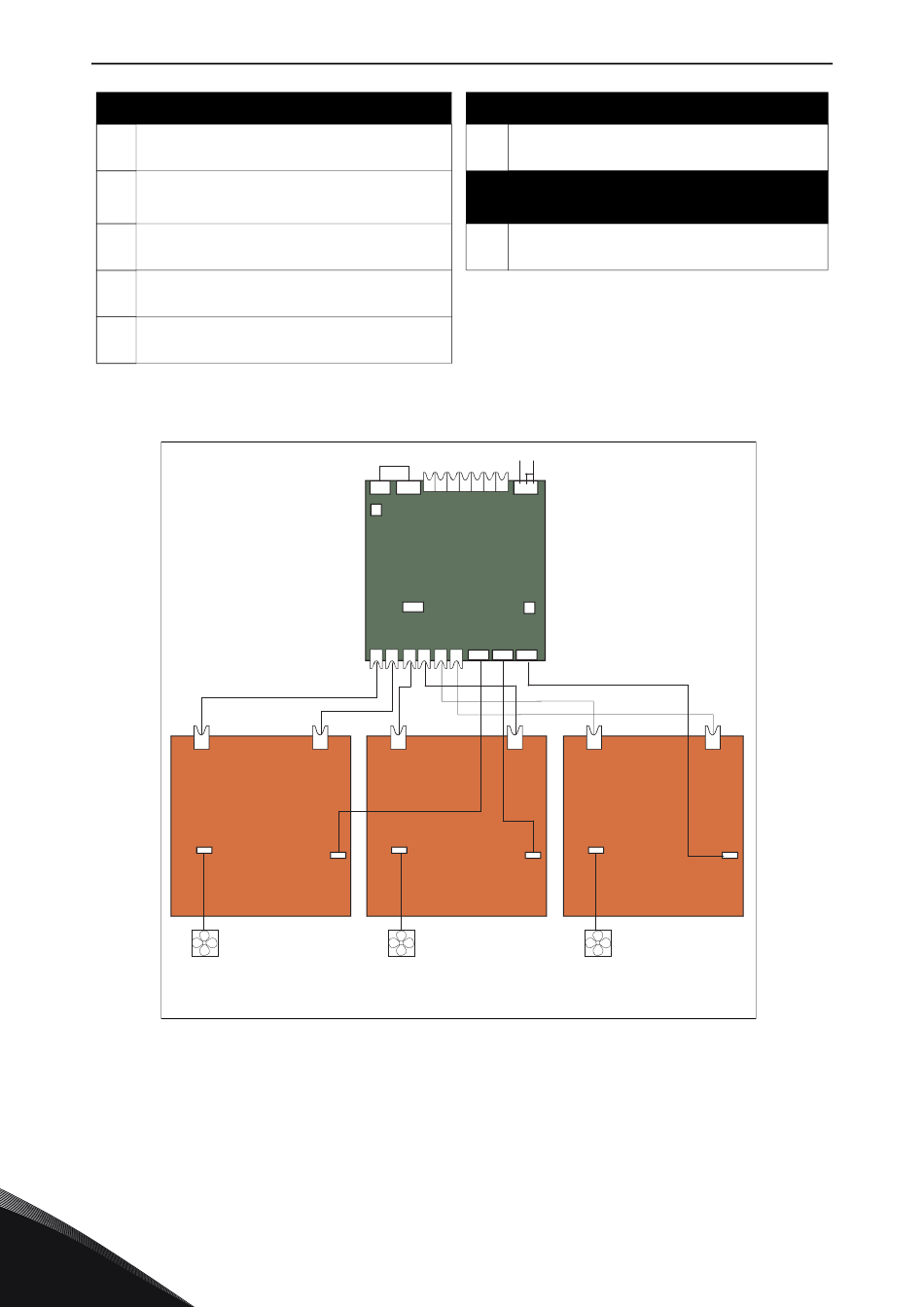

Abbildung 54. Klemmen und Anschlüsse zwischen ASIC- und Treiberplatinen (CH64 und CH74)
6
X9 X15
X29
UH
UL
UL VH
X1
Treiberplatine,
Phase U
Interner Lüfter
Modul 1
