vacon • 112

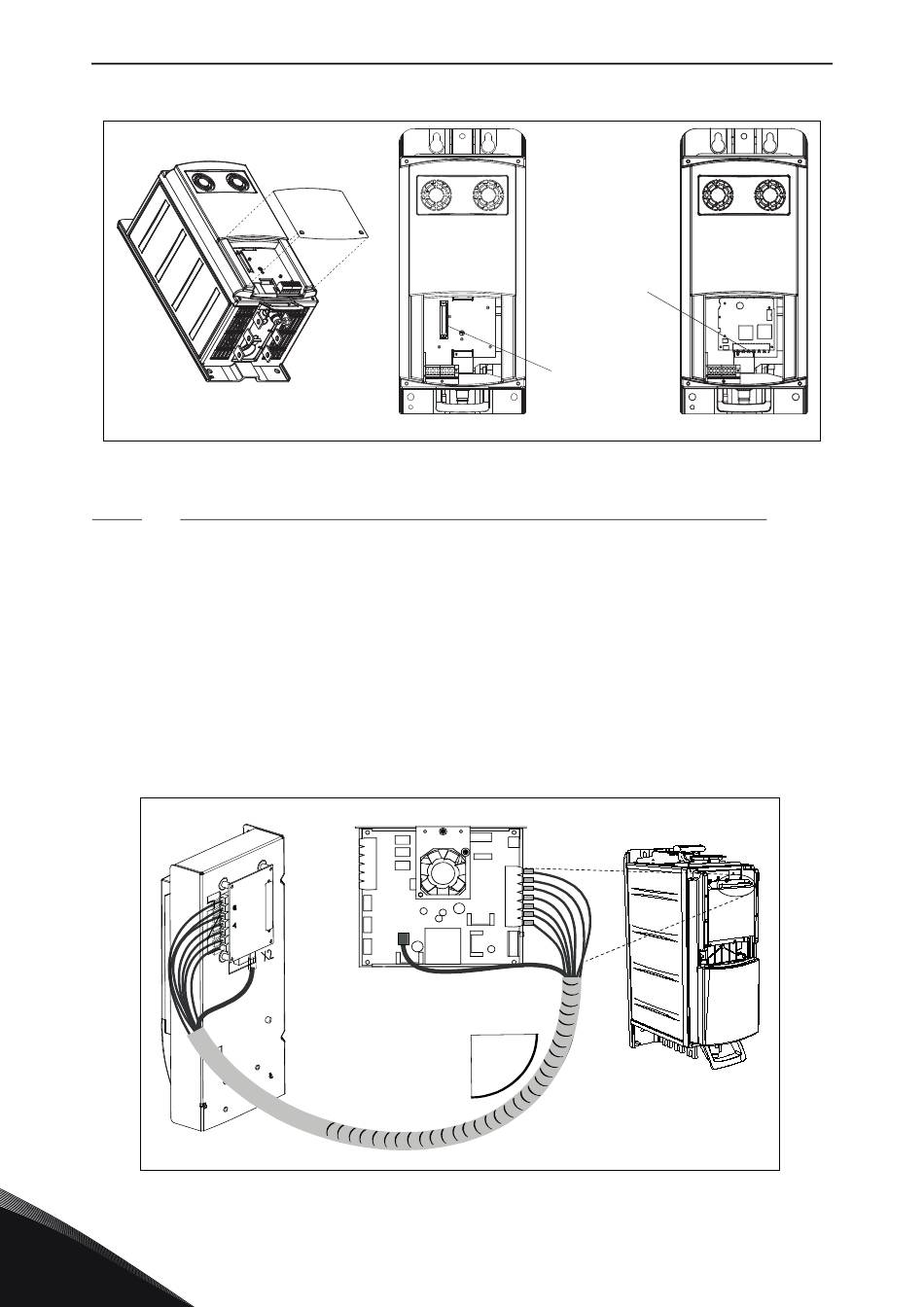

6.3.2.2 Anschlüsse mit optischem Kabel (Baugrößen CH3, CH4, CH5, CH6x und CH7x)
Wenn für die Verbindung zwischen Leistungseinheit und Steuerplatine optische Kabel verwendet
werden, ist eine spezielle Adapterkarte für optische Kabel erforderlich, die am D-Steckverbinder
angeschlossen wird. Um die optischen Kabel an der Leistungseinheit anzuschließen, entfernen Sie
zuerst die Schutzabdeckung Schließen Sie die optischen Kabel gemäß Abbildung 55 und
Abbildung 56 an. Siehe auch Kapitel 6.2.4.
Die maximale Länge des optischen Kabels beträgt 8 m.
Die Steuereinheit wird mit 24 V DC betrieben. Die Stromversorgung erfolgt über das ASIC-Board.
Die Abbildungen in diesem Unterkapitel zeigen dessen Anordnung. Für den Zugriff muss zunächst
die zugehörige Schutzabdeckung entfernt werden. Schließen Sie das Leistungskabel an den
Anschluss X10 am ASIC-Board und an den Anschluss X2 an der Rückwand der Steuereinheit an.
Abbildung 56. Anschließen der Leistungs- und Steuerkabel an die Steuereinheit, Baugröße Ch6x
6
Verkabelung und elektrische Anschlüsse
Abbildung 55.
1
2
3
4
5
6
7
X10
Mindestbiegeradius 50 mm
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Optische
Anschlüsse
D-Steckverbinder
11310_de
11372_de
