Installation
Die Schläuche müssen Spitzendrücken von 30 Bar standhalten können.
Schließen Sie die Schlauchleitung an dem Anschluss (Verschraubung oder Schnellverschluss-
Kupplung) am Kühlelement des Frequenzumrichters/Wechselrichters an. Der Anschluss für den
Kühlmittelzulauf befindet sich näher an der Montageplatte, und der Anschluss für den Ablauf befindet
sich näher an der Vorderseite des Antriebs (siehe Abbildung 32). Wegen des hohen Drucks in der
Schlauchleitung wird empfohlen, die Flüssigkeitsleitung mit einem Absperrventil auszurüsten.
Dadurch wird das Anschließen erleichtert. Um zu verhindern, dass Wasser in den Installationsraum
spritzt, sollten Sie bei der Installation z. B. Baumwollstoff um den Anschluss wickeln.
Weiterhin wird empfohlen, Ventile in die Zweigleitungen einzubauen, die zu den Kühlelementen führen.
5.2.2.2
Installieren des Strömungsschalters
Wie bereits auf Seite 59 erläutert wurde, wird empfohlen, im Wasserkühlsystem eine
Durchflussüberwachung zu installieren. Sie können auch den optionalen Strömungsschalter
bestellen. Im folgenden Abschnitt finden Sie die Spezifikationen des Strömungsschalters und die
Hinweise zu seiner Installation.
Info zur Installation
Es wird empfohlen, den Strömungsschalter an der Zulaufseite des Systems zu installieren (siehe
Abbildung 24). Achten Sie dabei auf die Strömungsrichtung. Der Schalter arbeitet mit der größten
Genauigkeit, wenn er waagerecht eingebaut wird. Bei senkrechter Montage wird der mechanische
Sensor durch die Schwerkraft beeinträchtigt. Dabei nimmt die Genauigkeit entsprechend den Daten
in Tabelle 24 ab.

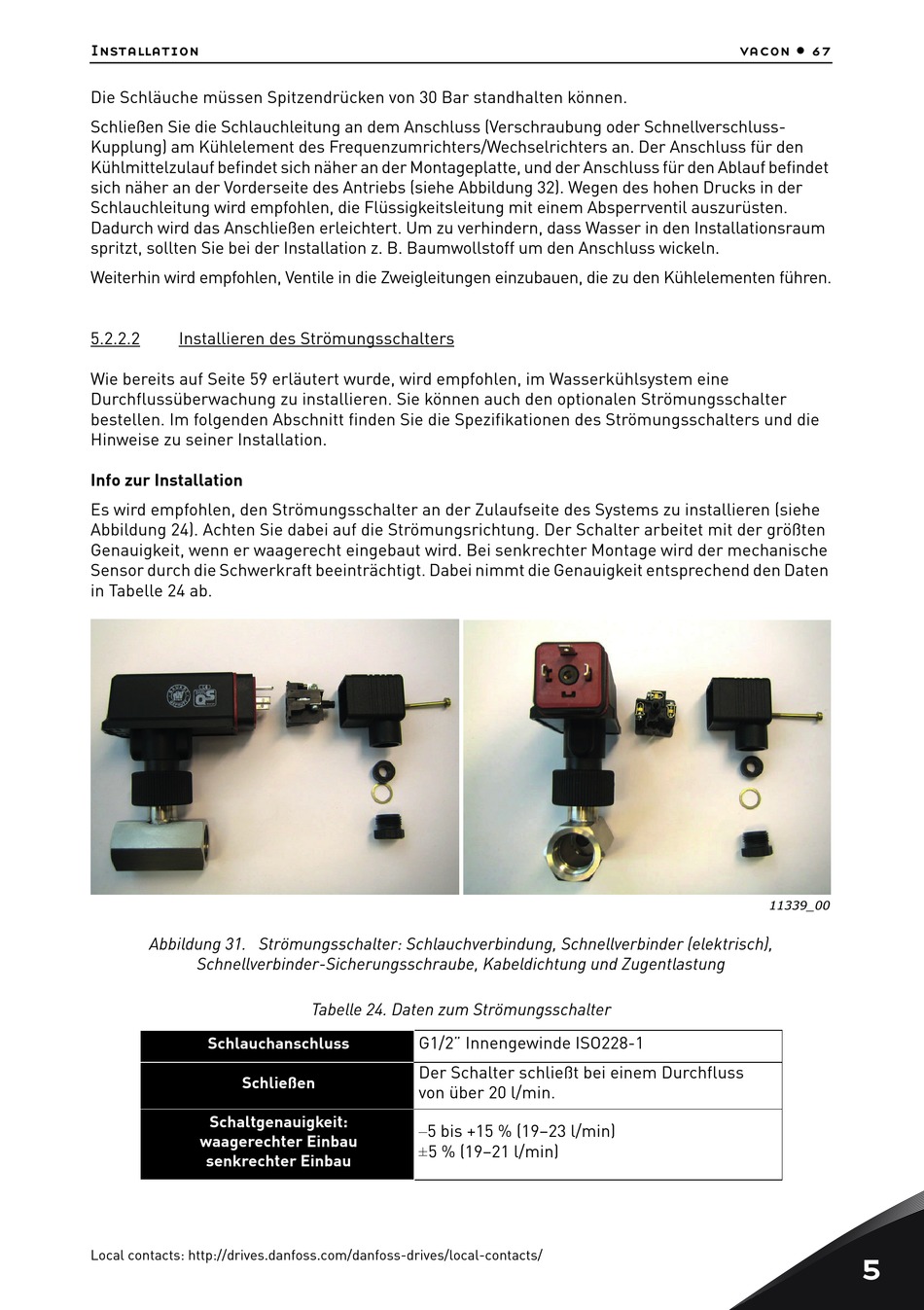

Abbildung 31. Strömungsschalter: Schlauchverbindung, Schnellverbinder (elektrisch),
Schnellverbinder-Sicherungsschraube, Kabeldichtung und Zugentlastung
Schlauchanschluss
Schließen
Schaltgenauigkeit:
waagerechter Einbau
senkrechter Einbau
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Tabelle 24. Daten zum Strömungsschalter
G1/2" Innengewinde ISO228-1
Der Schalter schließt bei einem Durchfluss
von über 20 l/min.
–5 bis +15 % (19–23 l/min)
±5 % (19–21 l/min)
vacon • 67
11339_00
