6.1.8 Anbringen von Ferritringen (Option, Common-Mode Filter)
am Motorkabel
Führen Sie lediglich die Außenleiter
(U, V, W) durch die Ringe. Der Kabelschirm
muss sich unter- und außerhalb der
Ferritringe befinden, siehe Abbildung 40.
Trennen Sie den Schutzleiter. Bei parallel
geführten Motorkabeln muss für jedes
Kabel dieselbe Anzahl an Ferritringen
vorhanden sein. Führen Sie alle
Phasenleiter eines Kabels durch
denselben Ferritringsatz. Es können
komplette Sets von Ferritringen bezogen
werden.
Um das Risiko von Lagerschäden
zu verringern, sind für ein einzelnes
Motorkabel 6 bis 10 Ferritringe
erforderlich. Wenn der Motor über
parallele Kabel versorgt wird, sind
10 Ferritringe je Parallelkabelsystem
erforderlich.
HINWEIS: Die Ferritringe dienen
nur dem zusätzlichen Schutz.
Den grundlegenden Schutz vor
Lagerströmen bieten isolierte Lager.
6.1.9 Kabelinstallation und UL-Vorschriften
Um den Vorschriften der UL (Underwriters Laboratories) zu entsprechen, muss ein von den UL
zugelassenes Kupferkabel mit einer Hitzebeständigkeit von 90
Der Klasse 1 verwendet werden.
Die Einheiten sind für den Einsatz in Schaltungen mit maximal 100.000 A effektivem
symmetrischem Strom und 600 V Höchstspannung geeignet.
Die Anzugsmomente für die Anschlussklemmen sind in Tabelle 40 aufgeführt.
6
Verkabelung und elektrische Anschlüsse
NX
U V W
Motorkabel

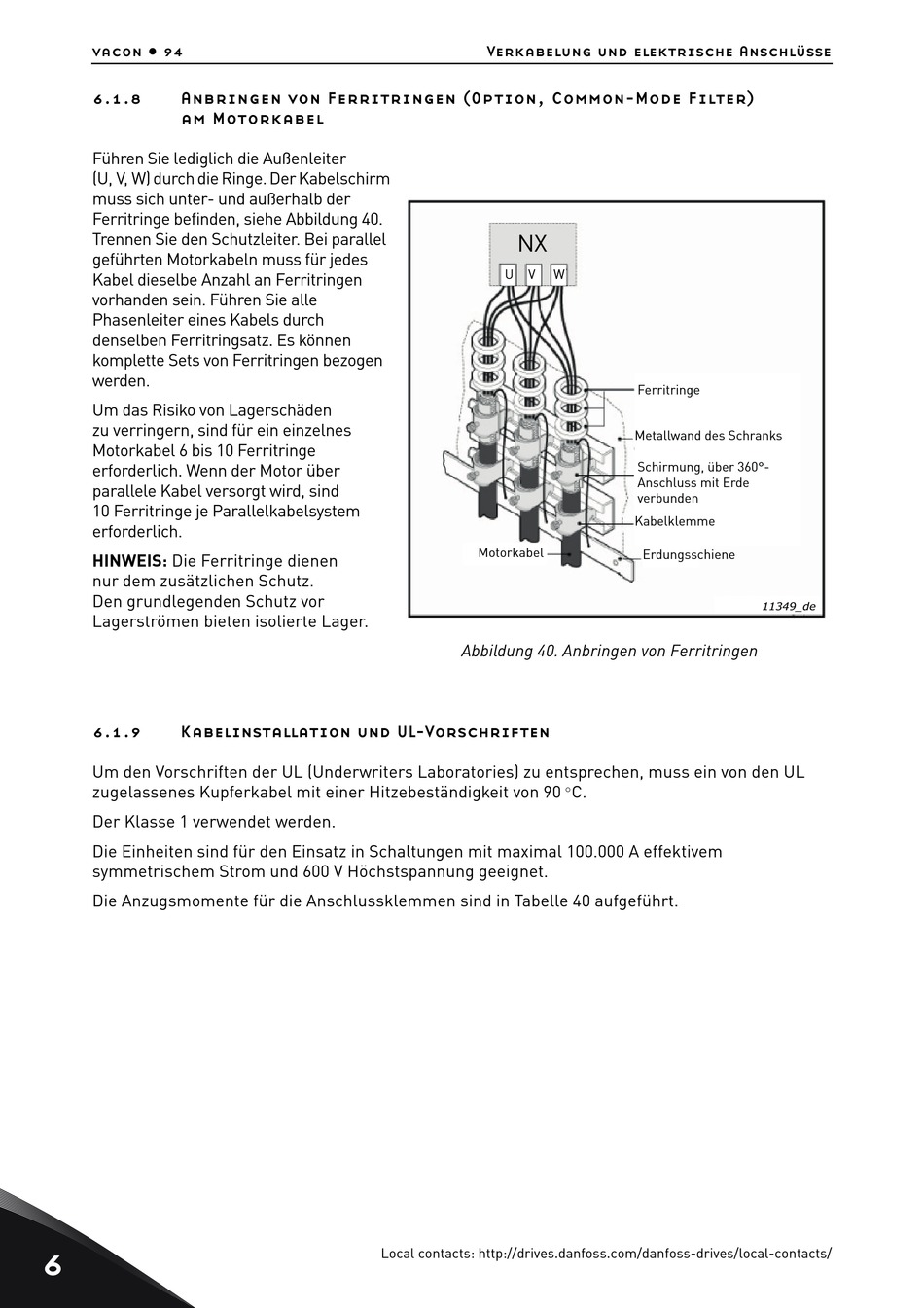

Abbildung 40. Anbringen von Ferritringen
