Verkabelung und elektrische Anschlüsse
6.3.3 Anschlüsse zwischen Netzschaltgerät und Leistungsmodul
des Wechselrichters
Die Abmessungen in der Tabelle müssen berücksichtigt werden, wenn in der Eingangsleitung
zwischen Netz und flüssiggekühltem VACON
Lasttrennschalter, Schaltschütz) verwendet wird.

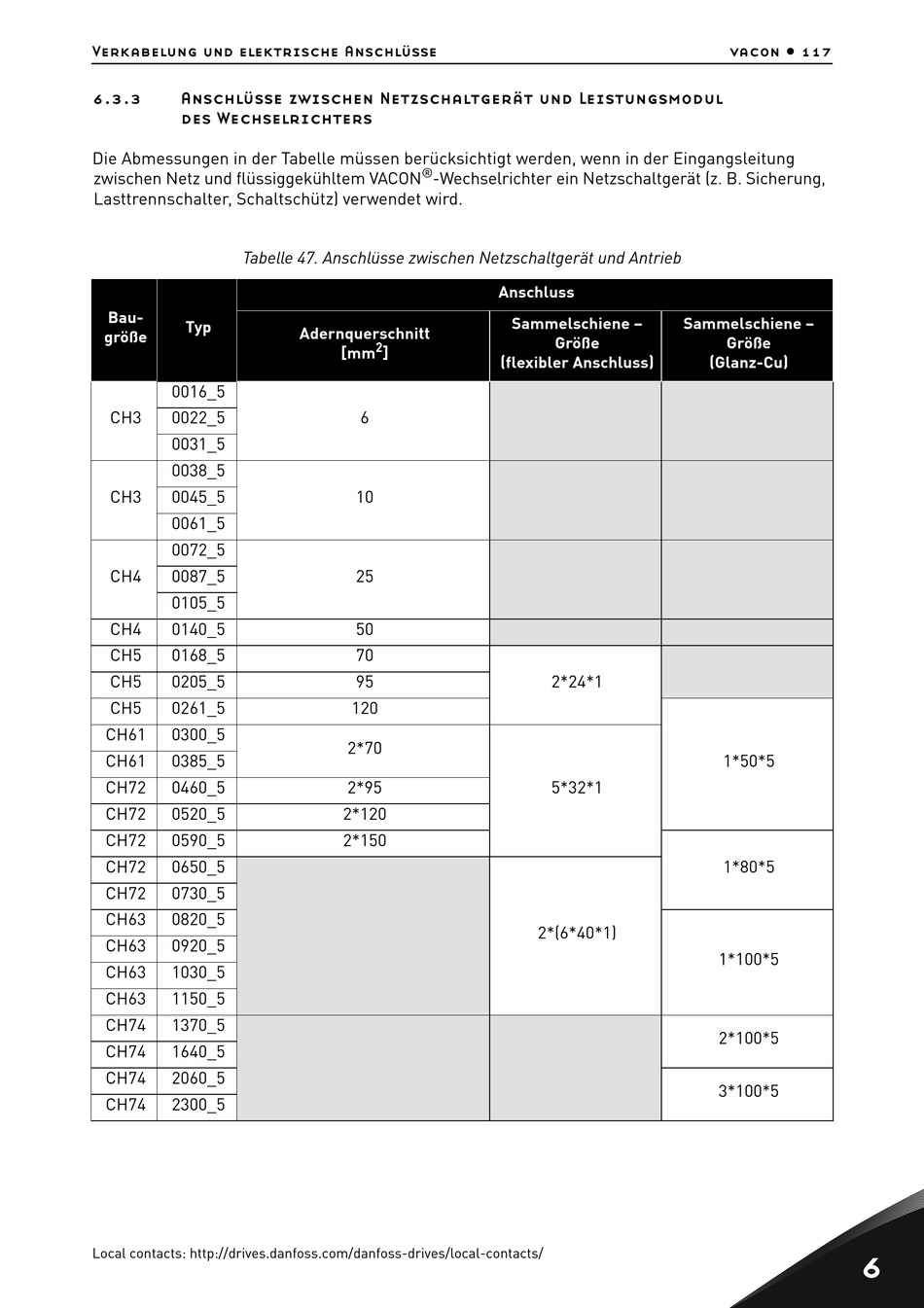

Tabelle 47. Anschlüsse zwischen Netzschaltgerät und Antrieb
Bau-
Typ
größe
0016_5
CH3 0022_5
0031_5
0038_5
CH3 0045_5
0061_5
0072_5
CH4 0087_5
0105_5
CH4 0140_5
CH5 0168_5
CH5 0205_5
CH5 0261_5
CH61 0300_5
CH61 0385_5
CH72 0460_5
CH72 0520_5
CH72 0590_5
CH72 0650_5
CH72 0730_5
CH63 0820_5
CH63 0920_5
CH63 1030_5
CH63 1150_5
CH74 1370_5
CH74 1640_5
CH74 2060_5
CH74 2300_5
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
®
-Wechselrichter ein Netzschaltgerät (z. B. Sicherung,
Adernquerschnitt
2
[mm ]
6
10
25
50
70
95
120
2*70
2*95
2*120
2*150
Anschluss
Sammelschiene –
Größe
(flexibler Anschluss)
2*24*1
5*32*1
2*(6*40*1)
vacon • 117
Sammelschiene –
Größe
(Glanz-Cu)
1*50*5
1*80*5
1*100*5
2*100*5
3*100*5
6
