vacon • 104
Modus AI1: 0–20 mA; Stromeingang
Modus AI1: Spannungseingang; 0–10 V
Modus AI1: Spannungseingang;
Modus AI1: Spannungseingang; -10 bis 10 V
Modus AO1: 0–20 mA; Stromausgang
Modus AO1: Spannungsausgang; 0–10 V
6
Steckbrückenblock X1:
Modus AI1
A B C D
A B C D
A B C D
0–10 V (differenzial)
A B C D
Steckbrückenblock X6:
Modus AO1
A B C D
A B C D
= Werkseinstellung

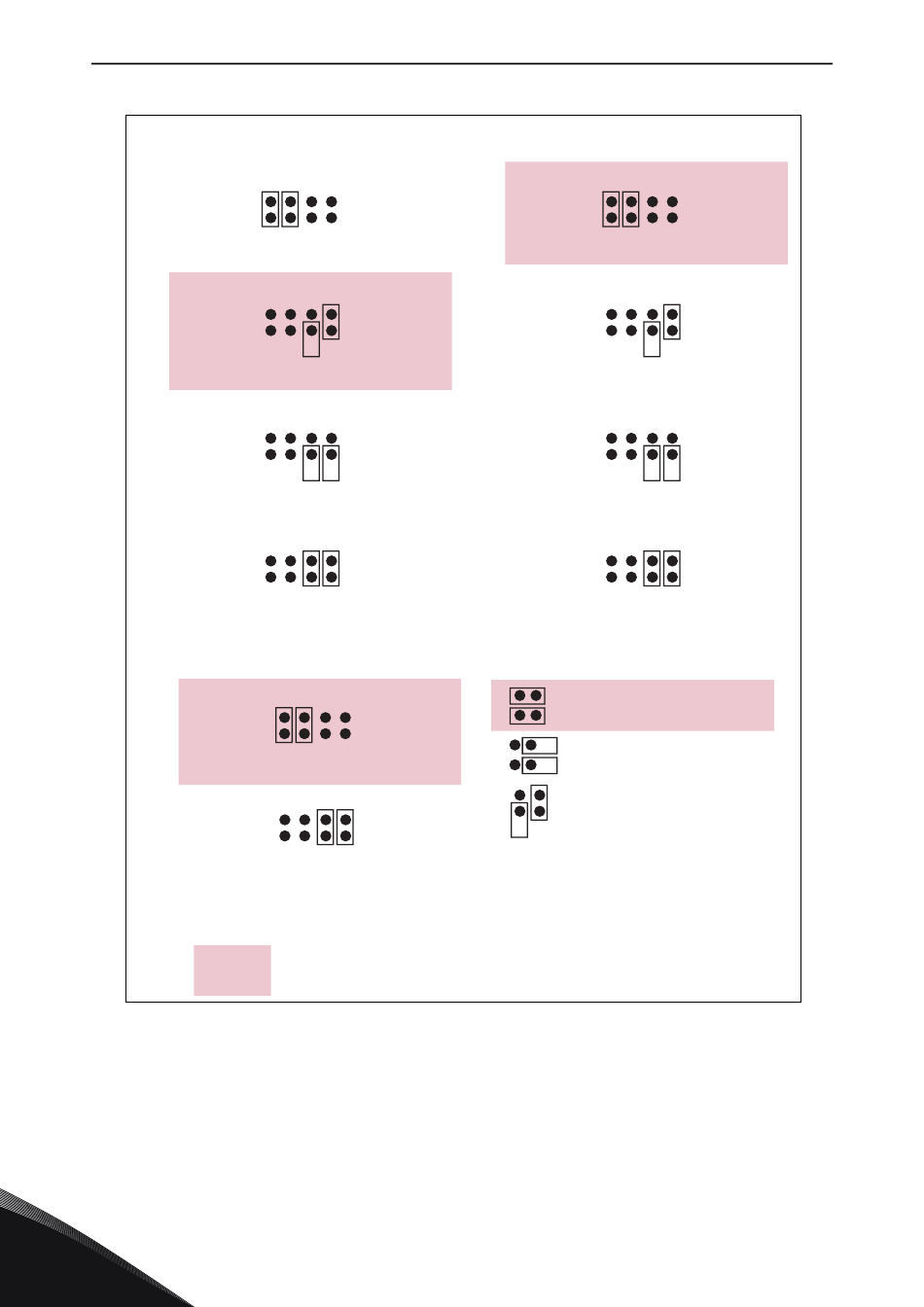

Abbildung 49. Steckbrückenauswahl für OPT-A1
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Verkabelung und elektrische Anschlüsse
Steckbrückenblock X2:
Modus AI2
A B C
Modus AI2: 0–20 mA; Stromeingang
A B C
Modus AI2: Spannungseingang; 0–10 V
A B C
Modus AI2: Spannungseingang;
0–10 V (differenzial)
A B C
Modus AI2: Spannungseingang; -10 bis 10 V
Steckbrückenblock X3:
CMA- und CMB-Erdung
CMB mit GND verbunden
CMA mit GND verbunden
CMB von GND getrennt
CMA von GND getrennt
CMB und CMA intern miteinander
verbunden, von GND getrennt
D
D
D
D
