10.3 Typenschlüssel
Im Vacon-Typenschlüssel ist das Active-Front-End-Gerät durch die Buchstaben NXA und die
Nummer 2 gekennzeichnet, wie in folgendem Beispiel:
B+
B-
10
NXA 0300 5 A 0
LEISTUNGSMODUL
Spannungs-
versorgung
Lüfter
STEUERTAFEL
RS-232
E/A-
Karten-
anschl A

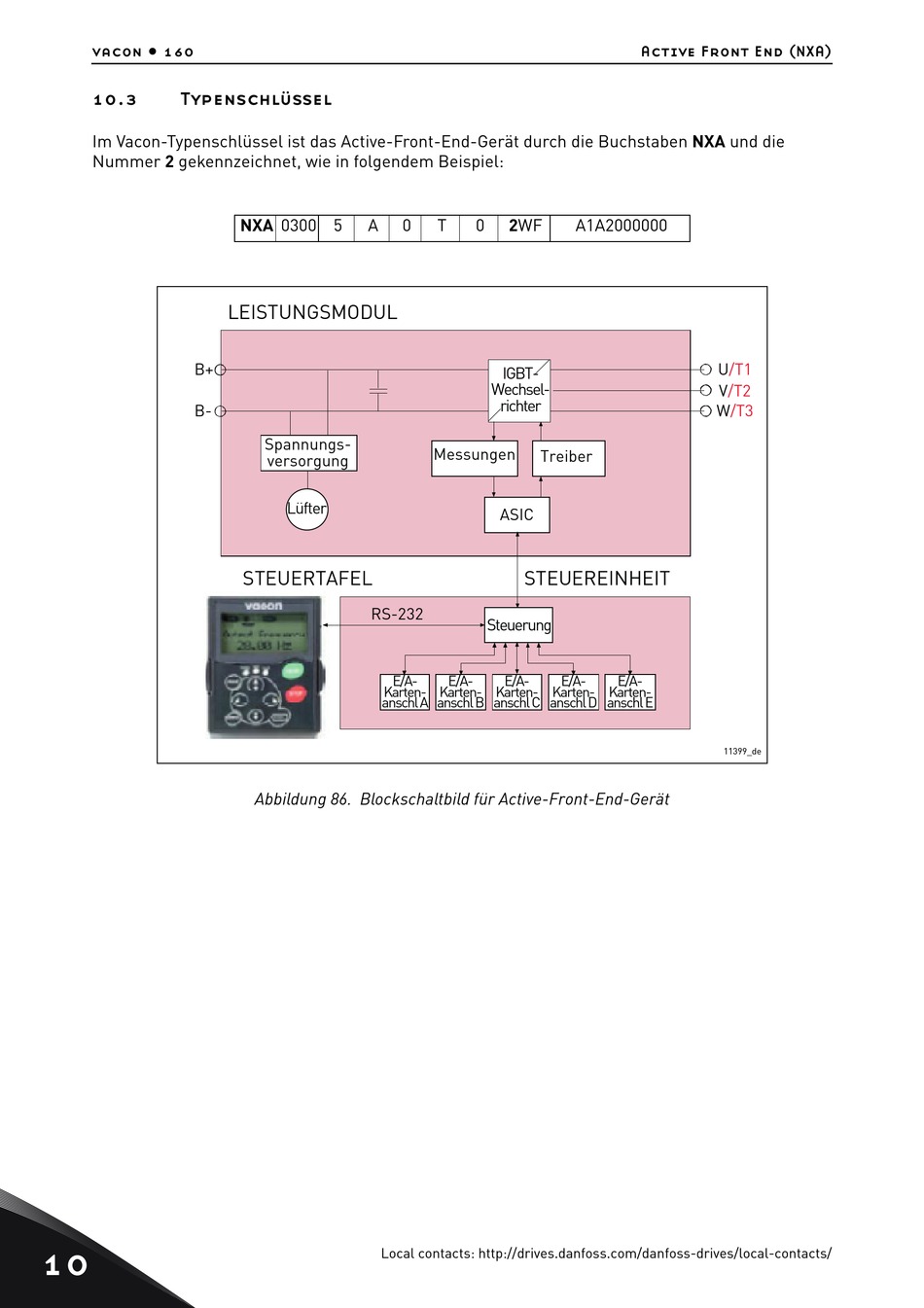

Abbildung 86. Blockschaltbild für Active-Front-End-Gerät
