Vacon NX-Serie Betriebsanleitung Seite 231

Anhänge

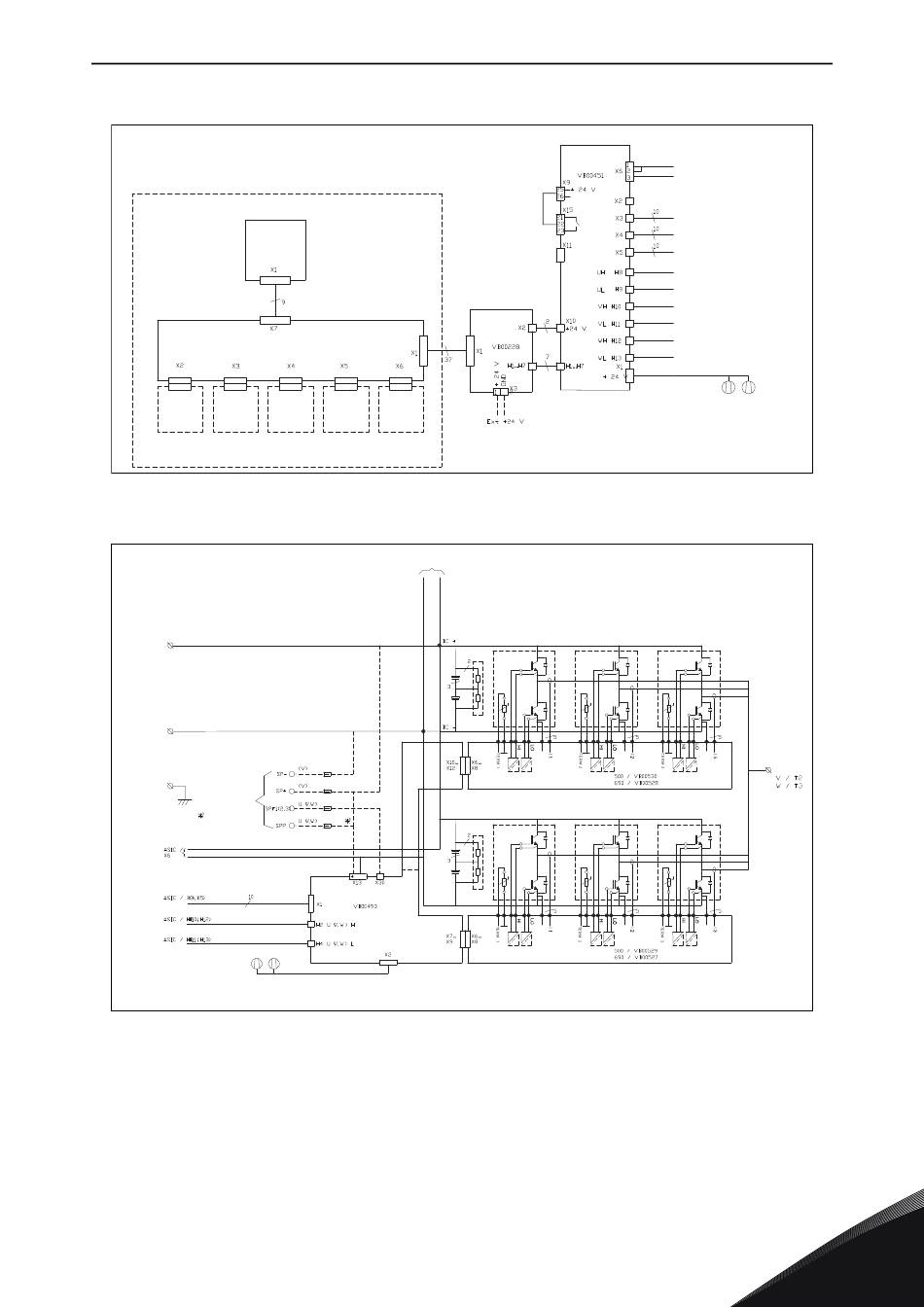

CH63, WECHSELRICHTER,
STEUERUNG
STEUEREINHEIT
SCHALTTAFEL
STEUERKARTE
(Steckplatz A) (Steckplatz B)
OPTIONS- OPTIONS-
KARTE KARTE
CH64, WECHSELRICHTER,
PHASE U
B+
B-
PE
Nur mit der Option SPU-024
X1/+: mit B+ verbunden,
wenn SPU-024 nicht im
Einsatz ist
Interne
Lüfter
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
(Steckplatz C) (Steckplatz D) (Steckplatz E)
OPTIONS- OPTIONS- OPTIONS-
KARTE KARTE KARTE
an andere
Phasen-
module
TREIBERPLATINE
ASIC-PLATINE
Rückmeldung
Ladevorgang
x)
Laderelais
Lüfter-
steuerung
OPTO-
ADAPTER-
KARTE
x) Kabel kann ggf.
entfernt werden
MODUL RECHTS
MESSKARTE 1
MODUL LINKS
MESSKARTE 2
vacon • 229
DC +
DC -
TREIBER U / X6
TREIBER V / X2
TREIBER W / X6
TREIBER U / H15
TREIBER U / H16
TREIBER V / H2
TREIBER V / H4
TREIBER W / H15
TREIBER W / H16
Modul 2 für
interne Lüfter
11419_de
U / T1
( )
( )
11420_de
13
