vacon • 108
6.3 Interne Anschlüsse
Generell werden alle internen elektrischen Anschlüsse und Kommunikationsanschlüsse werkseitig
verbunden. Falls jedoch die Module bewegt und deshalb die Verbindungen getrennt werden,
müssen anschließend folgende Verbindungen wiederhergestellt werden: 1) zwischen dem ASIC der
Leistungseinheit und der (den) Treiberplatine(n) und 2) zwischen dem ASIC der Leistungseinheit
und der Adapterkarte für optische Kabel.
6.3.1 Anschlüsse zwischen ASIC der Leistungseinheit und Treiberplatinen
Die Abbildungen und Tabellen auf den folgenden Seiten enthalten Informationen über die korrekte
Verbindung der elektrischen und Kommunikationsanschlüsse.
HINWEIS: Der minimale Biegeradius des optischen Kabels beträgt 50 mm.

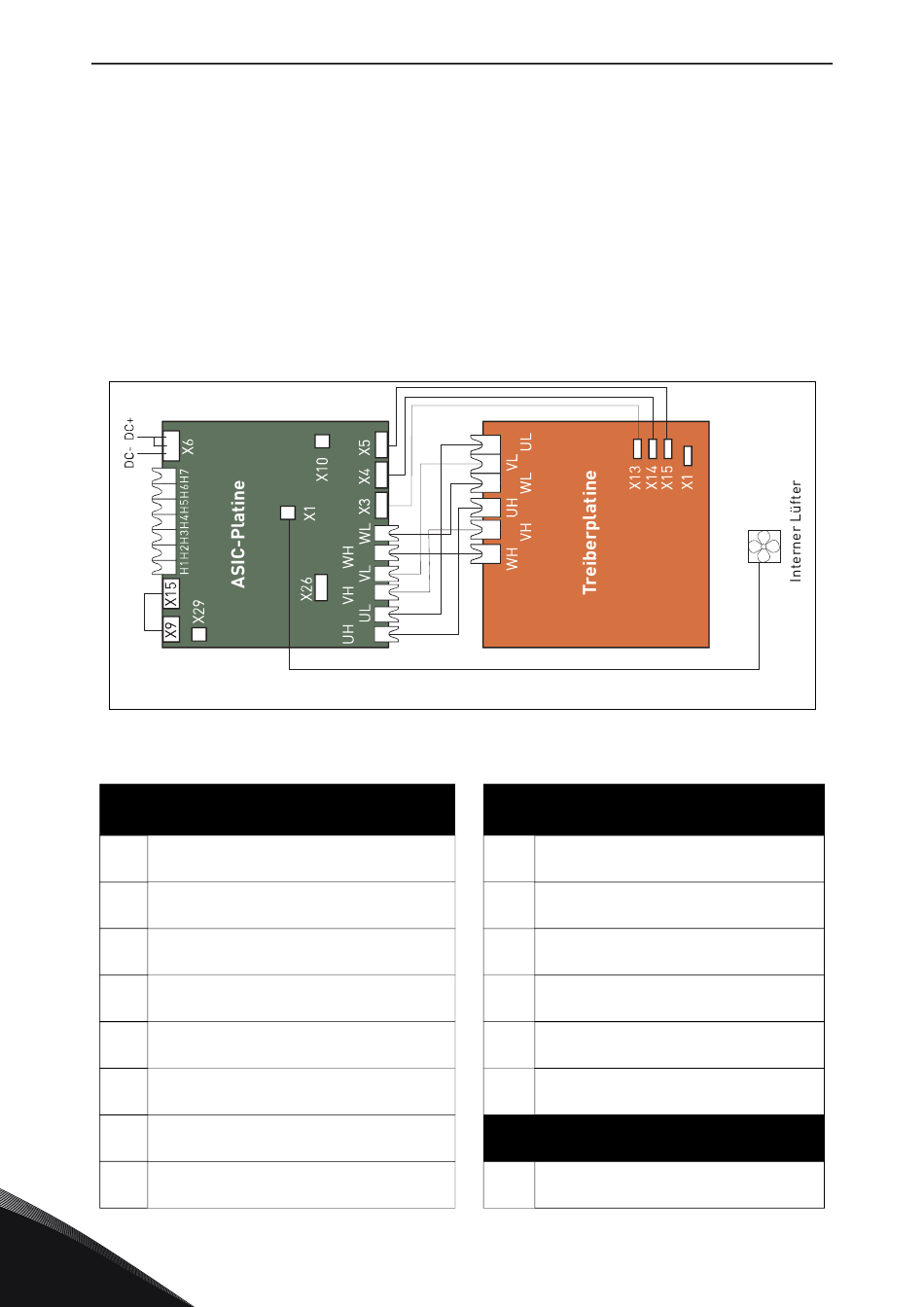

Abbildung 52. Klemmen und Anschlüsse zwischen ASIC und Treiberplatine (CH61, CH62 und CH72)
Anschlussklemmen an ASIC-Platine
X9 Rückmeldung Ladevorgang
X15 Laderelais-Ausgang
An DC-Zwischenkreis des
X6
Frequenzumrichters anschließen
X29 Eingang für Durchflussüberwachung
Sternkoppler-Anschlussklemme für
X26
Antriebe größer als CH61
+24 V-Versorgungsspannung für
X10
Steuerplatine
An Klemme X13 der Treiberplatine
X3
anschließen
An Klemme X14 der Treiberkarte
X4
anschließen
6
Verkabelung und elektrische Anschlüsse
Gatetreiber-Signale von ASIC-
An Klemme UH der Treiberplatine
UH
anschließen
An Klemme UL der Treiberplatine
UL
anschließen
An Klemme VH der Treiberplatine
VH
anschließen
An Klemme VL der Treiberplatine
VL
anschließen
An Klemme WH der Treiberplatine
WH
anschließen
An Klemme WL der Treiberplatine
WL
anschließen
Anschlussklemme X1 der Treiberkarte
An DC-Zwischenkreis des
X1
Frequenzumrichters anschließen
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
11369_de
zu Treiberplatine
