Installation Einer Separaten Steuereinheit - Vacon 100 Installationshandbuch

VACON · 44
D

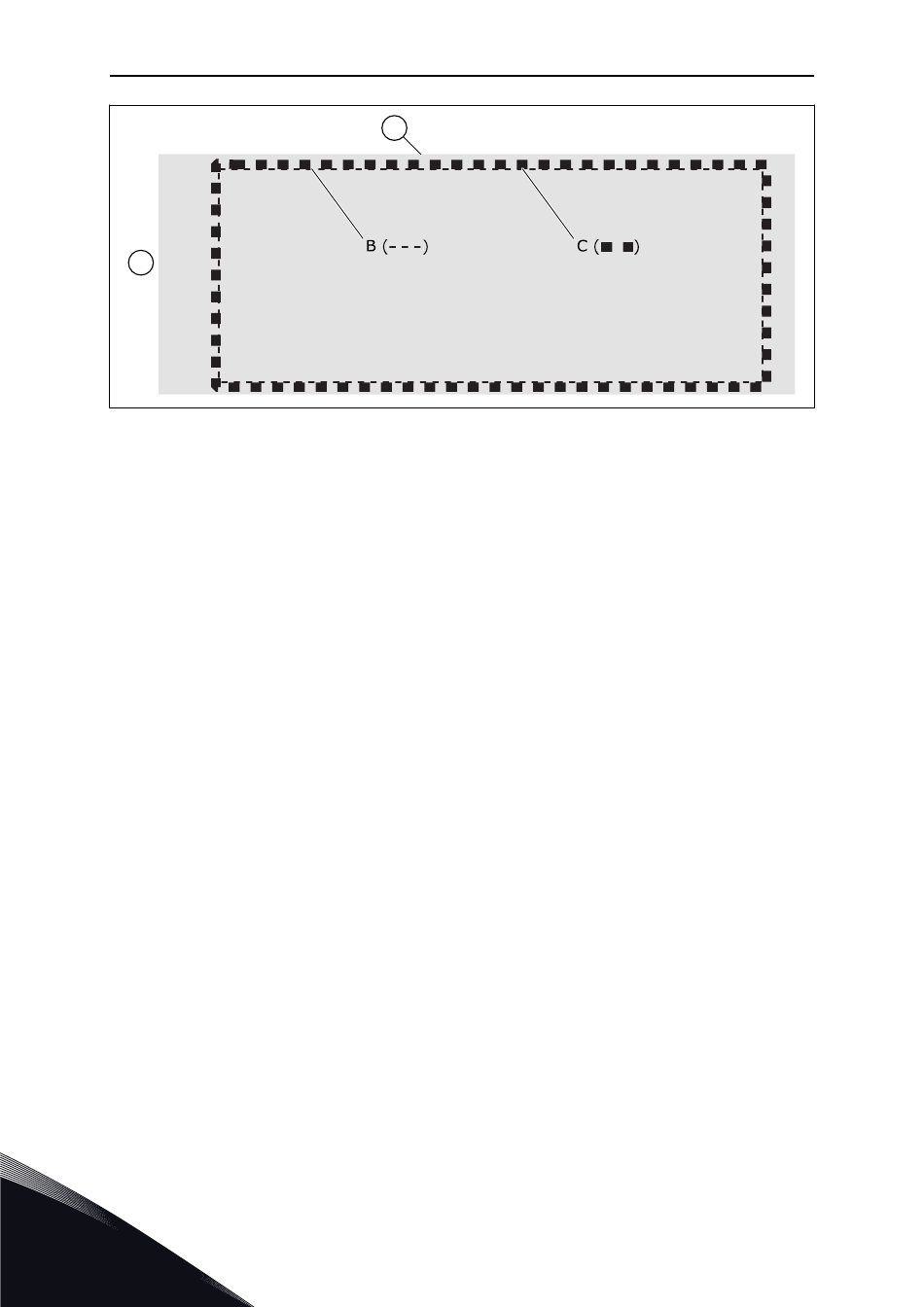

Abb. 20: Dichtung für die Öffnung für MR8, MR9 und MR10
A. Der Frequenzumrichter
B. Umriss der Öffnung
5.2.3

INSTALLATION EINER SEPARATEN STEUEREINHEIT

Verwenden Sie den Einbausatz für eine separate Steuereinheit (ENC-QCDU) der
Gehäusegrößen MR10 oder MR12, um die Steuereinheit getrennt von der Leistungseinheit zu
installieren. Die Steuereinheit muss in einem Gehäuse installiert sein, das dem Gehäuse der
Leistungseinheit ähnelt.
Der Einbausatz umfasst die folgenden Komponenten:
Montageplatte
•
Seitenplatte
•
2-Meter-Kabel
•
Schrauben
•
Siehe Maße in Abb. 11.
INSTALLATIONSVERFAHREN
1 Bringen Sie das Kabel an der Montageplatte an.
Achten Sie beim Anschließen des Kabels darauf,
dass es zur Kante zeigt.
5
A
C. Dichtungsband
D. Oberseite des Umrichters
