vacon • 210

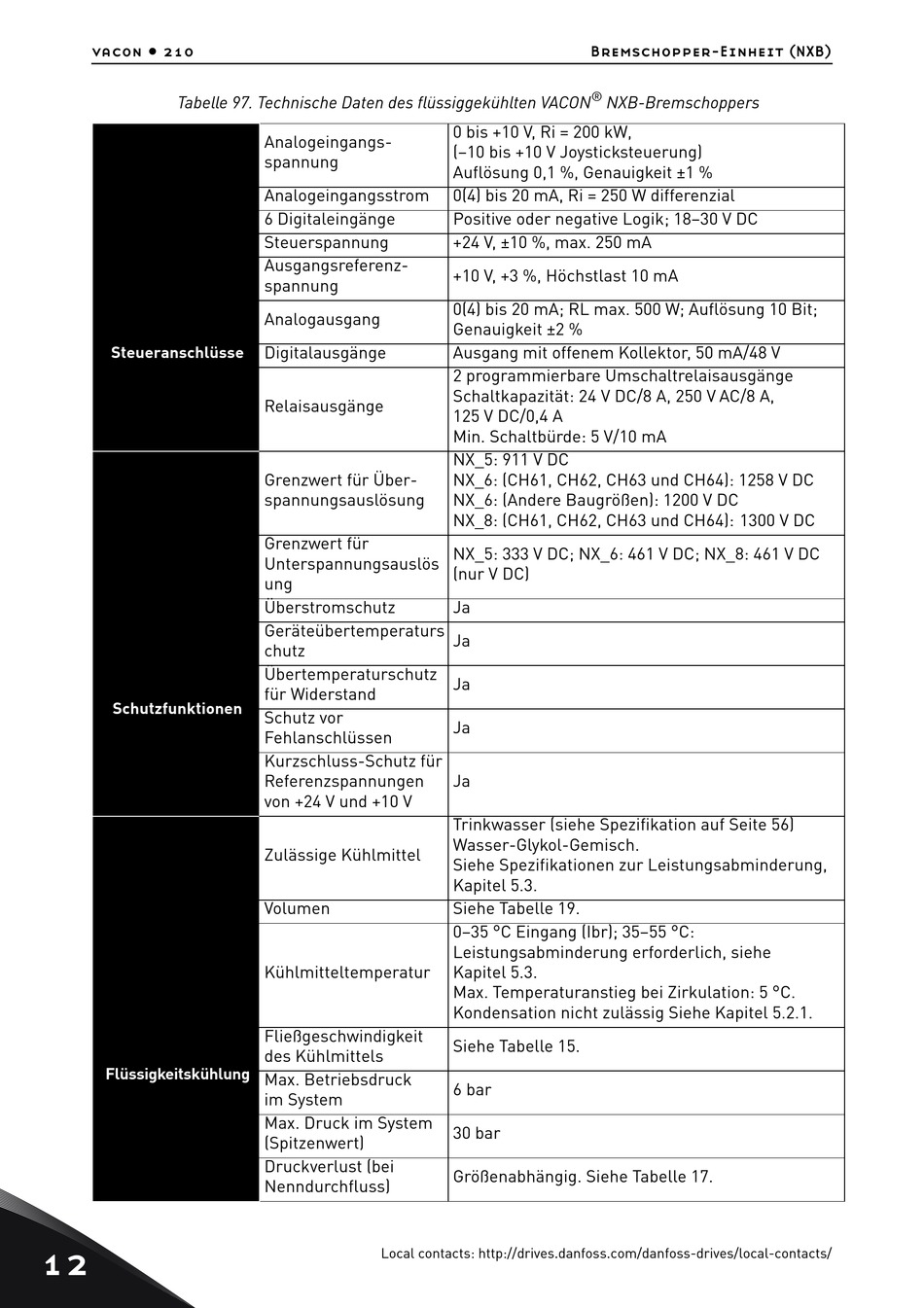

Tabelle 97. Technische Daten des flüssiggekühlten VACON
Steueranschlüsse
Schutzfunktionen
Flüssigkeitskühlung
12
Analogeingangs-
spannung
Analogeingangsstrom
6 Digitaleingänge
Steuerspannung
Ausgangsreferenz-
spannung
Analogausgang
Digitalausgänge
Relaisausgänge
Grenzwert für Über-
spannungsauslösung
Grenzwert für
Unterspannungsauslös
ung
Überstromschutz
Geräteübertemperaturs
chutz
Übertemperaturschutz
für Widerstand
Schutz vor
Fehlanschlüssen
Kurzschluss-Schutz für
Referenzspannungen
von +24 V und +10 V
Zulässige Kühlmittel
Volumen
Kühlmitteltemperatur
Fließgeschwindigkeit
des Kühlmittels
Max. Betriebsdruck
im System
Max. Druck im System
(Spitzenwert)
Druckverlust (bei
Nenndurchfluss)
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Bremschopper-Einheit (NXB)
®
NXB-Bremschoppers
0 bis +10 V, Ri = 200 kW, 
(–10 bis +10 V Joysticksteuerung)
Auflösung 0,1 %, Genauigkeit ±1 %
0(4) bis 20 mA, Ri = 250 W differenzial
Positive oder negative Logik; 18–30 V DC
+24 V, ±10 %, max. 250 mA
+10 V, +3 %, Höchstlast 10 mA
0(4) bis 20 mA; RL max. 500 W; Auflösung 10 Bit;
Genauigkeit ±2 %
Ausgang mit offenem Kollektor, 50 mA/48 V
2 programmierbare Umschaltrelaisausgänge
Schaltkapazität: 24 V DC/8 A, 250 V AC/8 A, 
125 V DC/0,4 A
Min. Schaltbürde: 5 V/10 mA
NX_5: 911 V DC
NX_6: (CH61, CH62, CH63 und CH64): 1258 V DC
NX_6: (Andere Baugrößen): 1200 V DC
NX_8: (CH61, CH62, CH63 und CH64): 1300 V DC
NX_5: 333 V DC; NX_6: 461 V DC; NX_8: 461 V DC
(nur V DC)
Ja
Ja
Ja
Ja
Ja
Trinkwasser (siehe Spezifikation auf Seite 56)
Wasser-Glykol-Gemisch.
Siehe Spezifikationen zur Leistungsabminderung,
Kapitel 5.3.
Siehe Tabelle 19.
0–35 °C Eingang (Ibr); 35–55 °C:
Leistungsabminderung erforderlich, siehe
Kapitel 5.3.
Max. Temperaturanstieg bei Zirkulation: 5 °C.
Kondensation nicht zulässig Siehe Kapitel 5.2.1.
Siehe Tabelle 15.
6 bar
30 bar
Größenabhängig. Siehe Tabelle 17.
