Vacon NX-Serie Betriebsanleitung Seite 61

Installation
* *
FE FE
□
= =
□
=
*
*
Es wird empfohlen, das Kühlsystem mit einer Druck- und Durchflussüberwachung (FE)
auszurüsten. Die Durchflussüberwachung kann an die digitale Eingangsfunktion Externer
Fehler angeschlossen werden. Wenn der gemessene Kühlmittelfluss zu gering ist, wird der
Frequenzumrichter gestoppt.
Durchflussüberwachung und andere Stellglieder (z. B. Constant-Flow-Ventil) sind als Optionen
verfügbar. Die Optionen müssen an den Verbindungsstellen zwischen der Hauptleitung und der
Zweigleitung zu dem Element installiert werden (in der Abbildung oben durch einen Stern (*)
gekennzeichnet).
Kühlwasserzulauf
Kühlwasserablauf

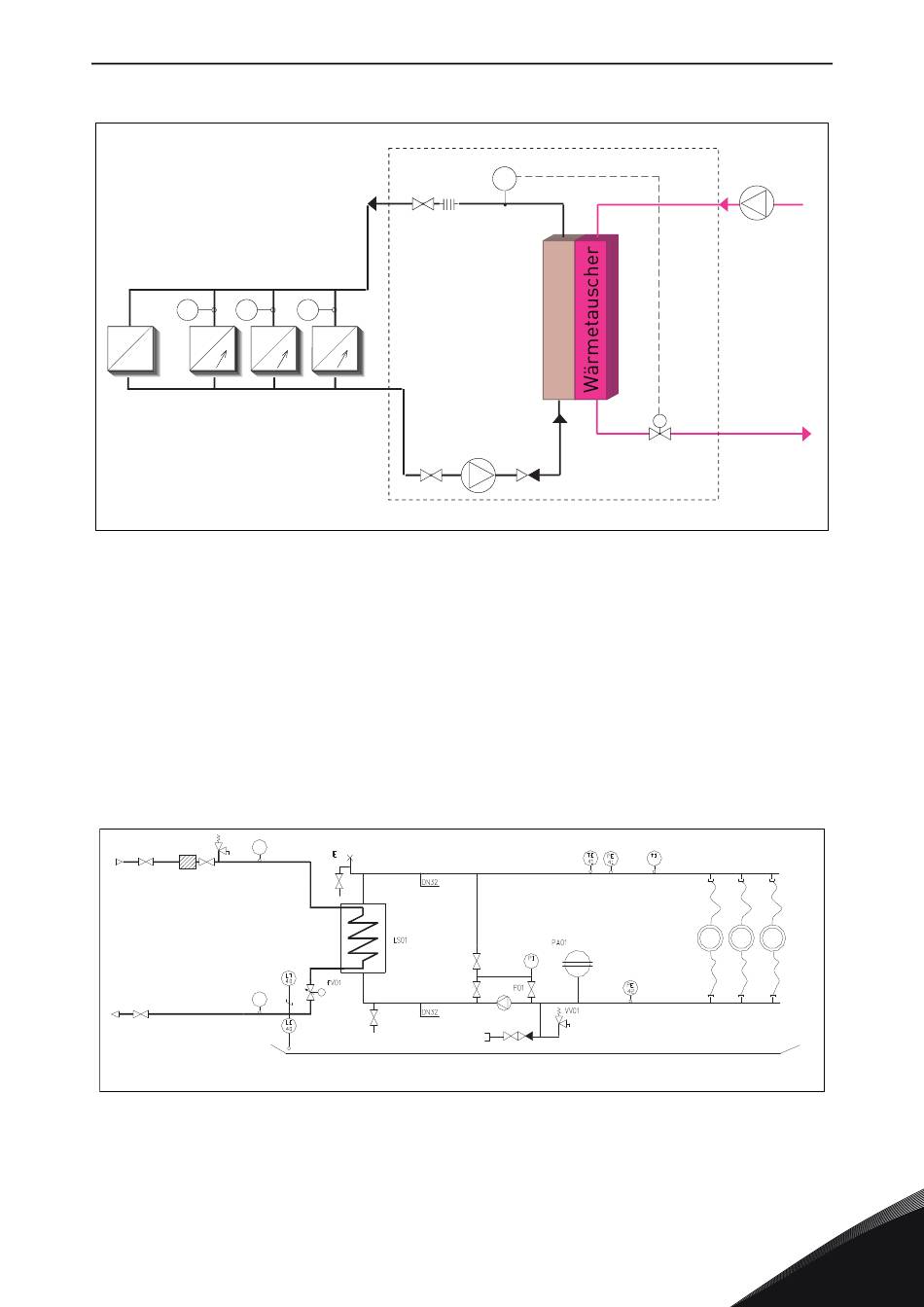

Abbildung 25. Beispiel: PI-Diagramm des Kühlsystems und der Anschlüsse
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
* *
FE
=
□ □
*
*
Abbildung 24. Beispiel eines Kühlsystems
TE
30,0 ºC 18,0 ºC
34,5 ºC 26,1 ºC
