Nicht rückspeisefähige Einspeisung
1
3
2

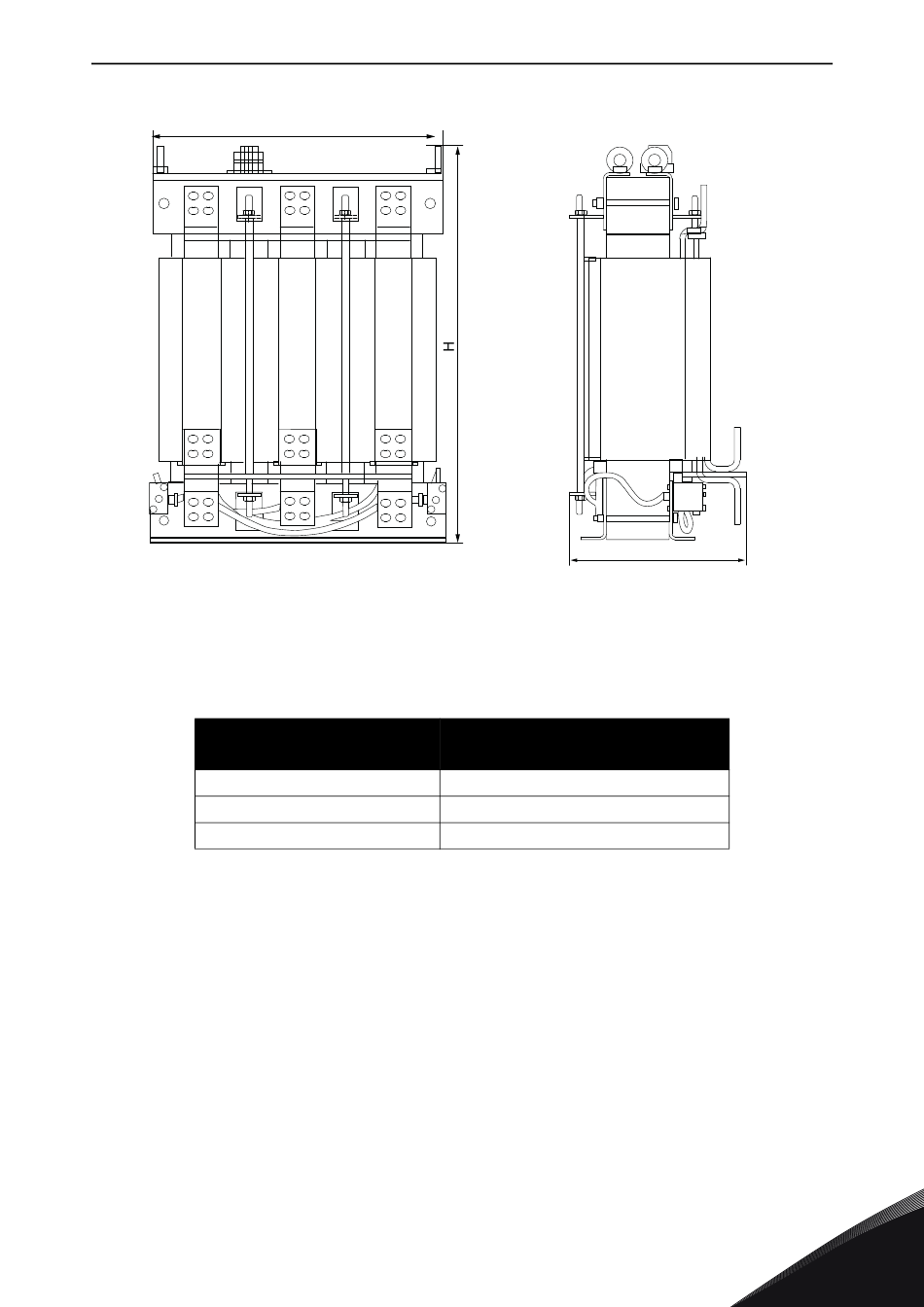

Abbildung 105. Beispiel der Drossel FLU-CHK-1030-6-DL
Kühlmittelanschluss G3/8" Innengewinde.
Versorgungsspannung
11.9 Nicht rückspeisefähige Einspeisung – Sicherungen
AC-Sicherungen werden verwendet, um das Eingangsnetz im Falle eines Ausfalls des nicht
rückspeisefähigen Front-End-Geräts oder der Drossel zu schützen. DC-Sicherungen werden zum
Schutz des nicht rückspeisefähigen Front-End-Geräts und der Drossel im Falle eines Kurzschlusses
in den DC-Bussen verwendet. Wenn keine DC-Sicherungen verwendet werden, wird das nicht
rückspeisefähige Front-End-Gerät bei einem Kurzschluss in den DC-Bussen belastet. Danfoss Drives
kommt nicht für Schäden auf, die durch unzureichenden Schutz entstanden sind. Die Gewährleistung
erlischt, wenn der Antrieb nicht mit den erforderlichen Sicherungen verwendet wird.
Hauptleistungsschalter werden zum Schutz von Drosseln und nicht rückspeisefähigen Front-End-
Geräten vor Überlast und unsymmetrischer Last verwendet. Daher müssen beide Gleichrichter mit
eigenen Leistungsschaltern ausgerüstet werden, siehe Abbildung 98.
