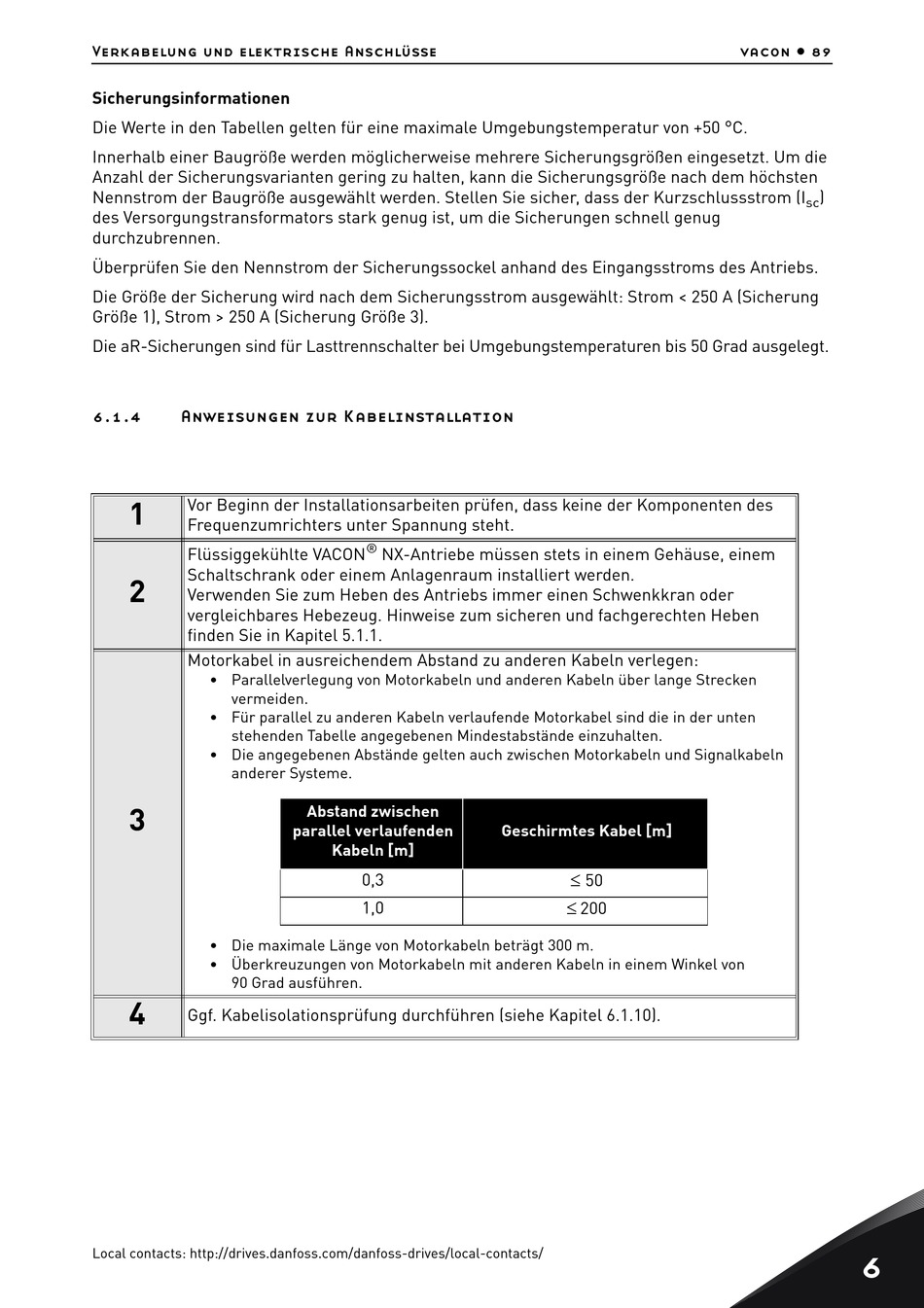

Vacon NX-Serie Betriebsanleitung Seite 91

Verkabelung und elektrische Anschlüsse
Sicherungsinformationen
Die Werte in den Tabellen gelten für eine maximale Umgebungstemperatur von +50 °C.
Innerhalb einer Baugröße werden möglicherweise mehrere Sicherungsgrößen eingesetzt. Um die
Anzahl der Sicherungsvarianten gering zu halten, kann die Sicherungsgröße nach dem höchsten
Nennstrom der Baugröße ausgewählt werden. Stellen Sie sicher, dass der Kurzschlussstrom (I
des Versorgungstransformators stark genug ist, um die Sicherungen schnell genug
durchzubrennen.
Überprüfen Sie den Nennstrom der Sicherungssockel anhand des Eingangsstroms des Antriebs.
Die Größe der Sicherung wird nach dem Sicherungsstrom ausgewählt: Strom < 250 A (Sicherung
Größe 1), Strom > 250 A (Sicherung Größe 3).
Die aR-Sicherungen sind für Lasttrennschalter bei Umgebungstemperaturen bis 50 Grad ausgelegt.
6.1.4 Anweisungen zur Kabelinstallation
Vor Beginn der Installationsarbeiten prüfen, dass keine der Komponenten des
1
Frequenzumrichters unter Spannung steht.
Flüssiggekühlte VACON
Schaltschrank oder einem Anlagenraum installiert werden.
2
Verwenden Sie zum Heben des Antriebs immer einen Schwenkkran oder
vergleichbares Hebezeug. Hinweise zum sicheren und fachgerechten Heben
finden Sie in Kapitel 5.1.1.
Motorkabel in ausreichendem Abstand zu anderen Kabeln verlegen:
• Parallelverlegung von Motorkabeln und anderen Kabeln über lange Strecken
vermeiden.
• Für parallel zu anderen Kabeln verlaufende Motorkabel sind die in der unten
stehenden Tabelle angegebenen Mindestabstände einzuhalten.
• Die angegebenen Abstände gelten auch zwischen Motorkabeln und Signalkabeln
anderer Systeme.
3
• Die maximale Länge von Motorkabeln beträgt 300 m.
• Überkreuzungen von Motorkabeln mit anderen Kabeln in einem Winkel von
90 Grad ausführen.
4
Ggf. Kabelisolationsprüfung durchführen (siehe Kapitel 6.1.10).
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
®
NX-Antriebe müssen stets in einem Gehäuse, einem
Abstand zwischen
parallel verlaufenden
Kabeln [m]
0,3
1,0
Geschirmtes Kabel [m]

50

200
