Steuertafel
7. S
TEUERTAFEL
Die Steuertafel bildet die Schnittstelle zwischen dem VACON
dem Benutzer. Die Steuertafel des VACON
sieben Ausführungsstatusanzeigen (RUN,
Steuerplatzanzeigen (I/O term/ Keypad/BusComm). Darüber hinaus besitzt die Steuertafel drei
Status-LEDs (grün – grün – rot), die weiter unten erläutert werden.
Die Steuerinformationen, d. h. die Menünummer, die Menübeschreibung oder der angezeigte
Wert und die numerischen Informationen werden in drei Textzeilen dargestellt.
Der Frequenzumrichter kann über die neun Drucktasten an der Steuertafel bedient werden.
Darüber hinaus können die Tasten zum Einstellen von Parametern und zum Anzeigen von
Betriebsdaten verwendet werden.
Die Steuertafel ist abnehmbar und vom Netzpotenzial isoliert.
7.1 Anzeigen auf dem Steuertafeldisplay
reset
select

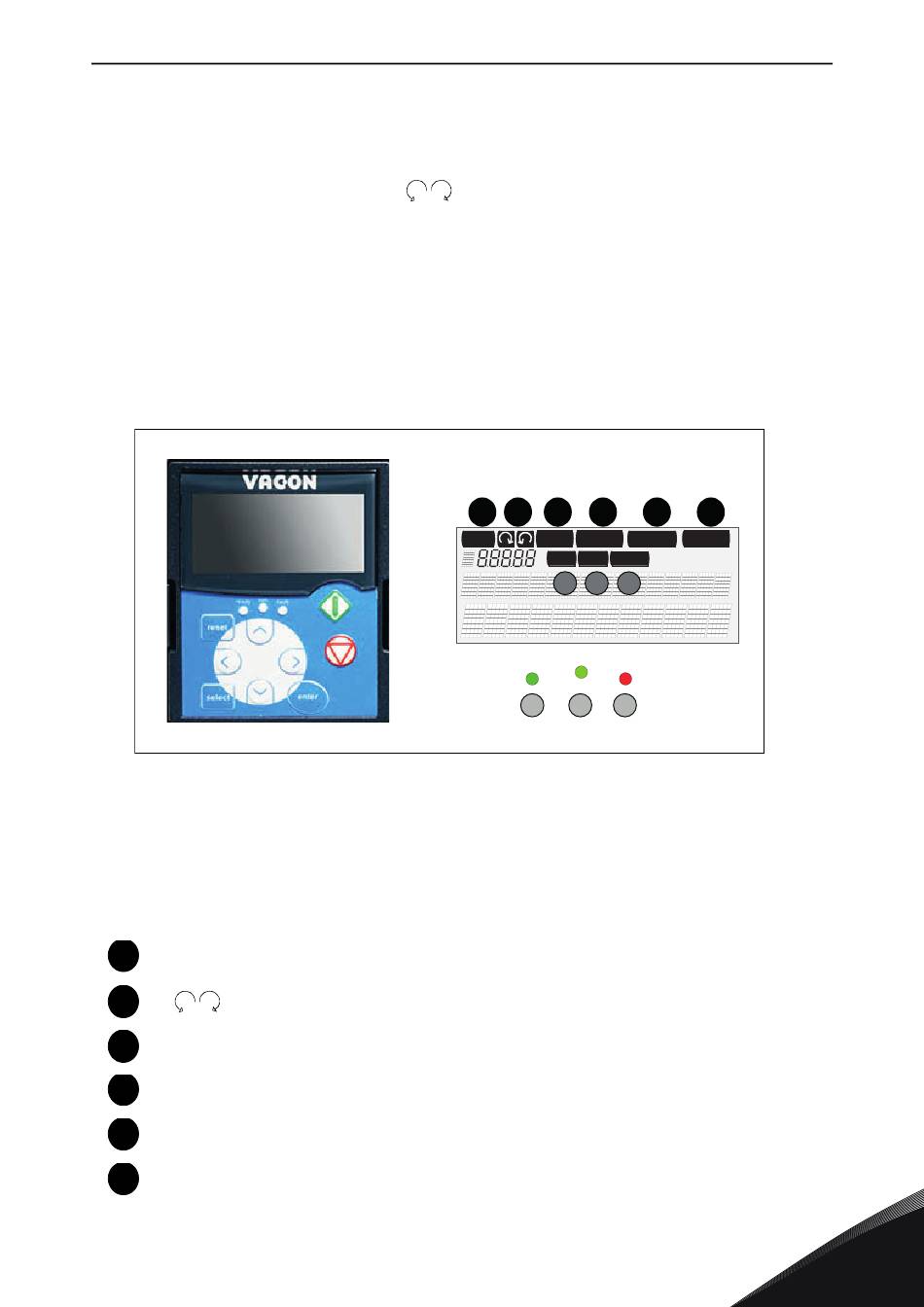

Abbildung 60. VACON
7.1.1 Antriebsstatusanzeigen
An den Antriebsstatusanzeigen kann der Benutzer den Status des Motors und des Antriebs ablesen
und feststellen, ob die Motorsteuerungssoftware Unregelmäßigkeiten in den Motor- oder
Frequenzumrichterfunktionen erkannt hat.
RUN Motor in Betrieb – blinkt, wenn der Stopp-Befehl gegeben wurde und der
1
=
(BETRIEB) Wechselrichter den Motor immer noch geführt zum Stillstand bringt.
2 = Gibt die Drehrichtung des Motors an.
STOP
3 = Zeigt an, dass der Wechselrichter nicht in Betrieb ist.
(STOPP)
READY Leuchtet, wenn die Stromversorgung eingeschaltet ist. Im Falle eines
4
=
(BEREIT) Fehlers leuchtet das Symbol nicht auf.
Weist darauf hin, dass der Wechselrichter außerhalb eines bestimmten
5
ALARM =
Grenzwerts betrieben wird, und zeigt eine Warnung an.
FAULT Weist darauf hin, dass unsichere Betriebsbedingungen aufgetreten sind,
6
=
(FEHLER) sodass der Wechselrichter gestoppt wurde.
