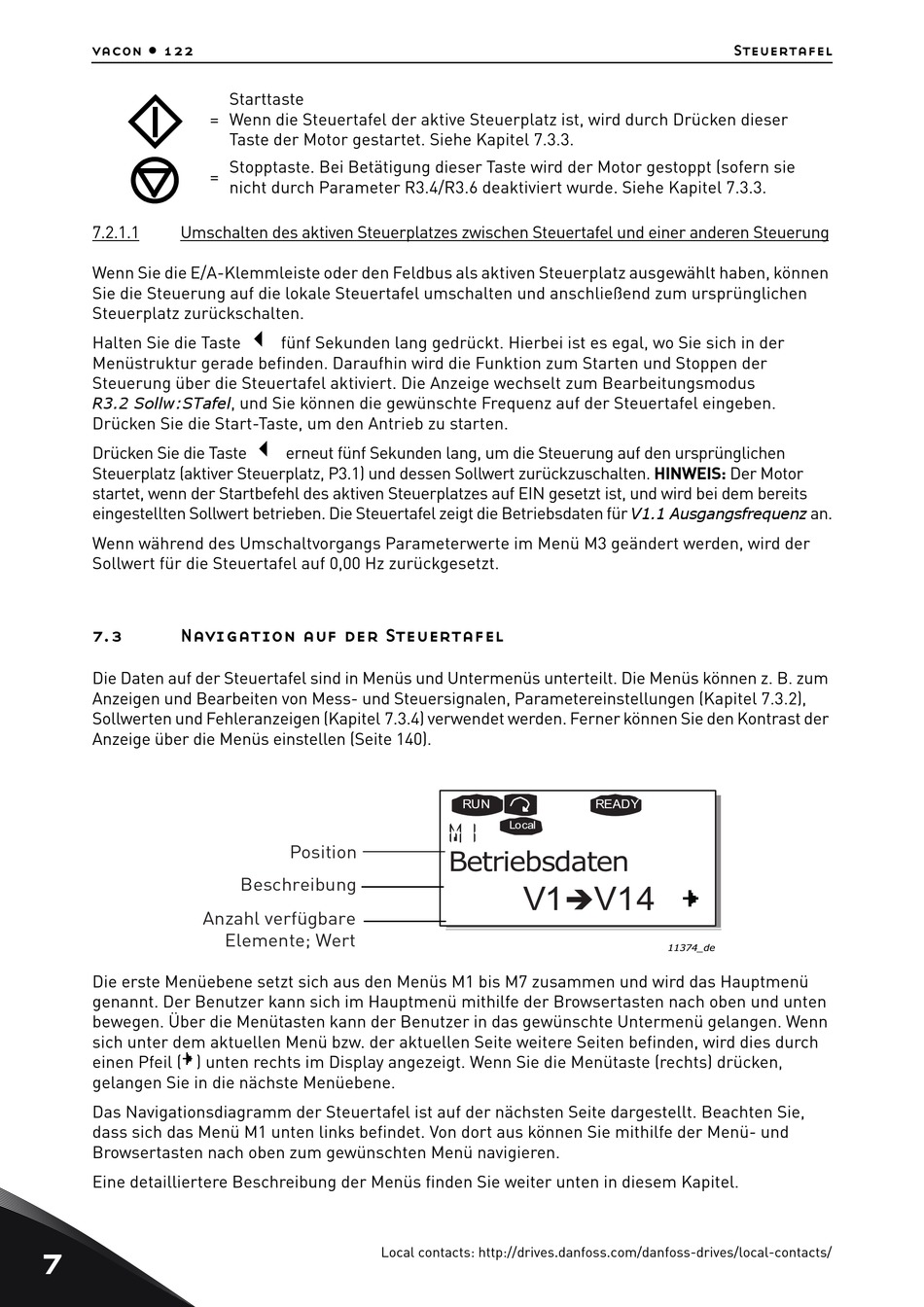

Vacon NX-Serie Betriebsanleitung Seite 124

vacon • 122
=
=
7.2.1.1 Umschalten des aktiven Steuerplatzes zwischen Steuertafel und einer anderen Steuerung
Wenn Sie die E/A-Klemmleiste oder den Feldbus als aktiven Steuerplatz ausgewählt haben, können
Sie die Steuerung auf die lokale Steuertafel umschalten und anschließend zum ursprünglichen
Steuerplatz zurückschalten.
Halten Sie die Taste
Menüstruktur gerade befinden. Daraufhin wird die Funktion zum Starten und Stoppen der
Steuerung über die Steuertafel aktiviert. Die Anzeige wechselt zum Bearbeitungsmodus
R3.2 Sollw:STafel
Drücken Sie die Start-Taste, um den Antrieb zu starten.
Drücken Sie die Taste
Steuerplatz (aktiver Steuerplatz, P3.1) und dessen Sollwert zurückzuschalten. HINWEIS: Der Motor
startet, wenn der Startbefehl des aktiven Steuerplatzes auf EIN gesetzt ist, und wird bei dem bereits
eingestellten Sollwert betrieben. Die Steuertafel zeigt die Betriebsdaten für
Wenn während des Umschaltvorgangs Parameterwerte im Menü M3 geändert werden, wird der
Sollwert für die Steuertafel auf 0,00 Hz zurückgesetzt.
7.3 Navigation auf der Steuertafel
Die Daten auf der Steuertafel sind in Menüs und Untermenüs unterteilt. Die Menüs können z. B. zum
Anzeigen und Bearbeiten von Mess- und Steuersignalen, Parametereinstellungen (Kapitel 7.3.2),
Sollwerten und Fehleranzeigen (Kapitel 7.3.4) verwendet werden. Ferner können Sie den Kontrast der
Anzeige über die Menüs einstellen (Seite 140).
Anzahl verfügbare
Die erste Menüebene setzt sich aus den Menüs M1 bis M7 zusammen und wird das Hauptmenü
genannt. Der Benutzer kann sich im Hauptmenü mithilfe der Browsertasten nach oben und unten
bewegen. Über die Menütasten kann der Benutzer in das gewünschte Untermenü gelangen. Wenn
sich unter dem aktuellen Menü bzw. der aktuellen Seite weitere Seiten befinden, wird dies durch
einen Pfeil ( ) unten rechts im Display angezeigt. Wenn Sie die Menütaste (rechts) drücken,
gelangen Sie in die nächste Menüebene.
Das Navigationsdiagramm der Steuertafel ist auf der nächsten Seite dargestellt. Beachten Sie,
dass sich das Menü M1 unten links befindet. Von dort aus können Sie mithilfe der Menü- und
Browsertasten nach oben zum gewünschten Menü navigieren.
Eine detailliertere Beschreibung der Menüs finden Sie weiter unten in diesem Kapitel.
7
Starttaste
Wenn die Steuertafel der aktive Steuerplatz ist, wird durch Drücken dieser
Taste der Motor gestartet. Siehe Kapitel 7.3.3.
Stopptaste. Bei Betätigung dieser Taste wird der Motor gestoppt (sofern sie
nicht durch Parameter R3.4/R3.6 deaktiviert wurde. Siehe Kapitel 7.3.3.

fünf Sekunden lang gedrückt. Hierbei ist es egal, wo Sie sich in der
, und Sie können die gewünschte Frequenz auf der Steuertafel eingeben.

erneut fünf Sekunden lang, um die Steuerung auf den ursprünglichen
Position
Beschreibung
Elemente; Wert
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
RUN READY
Local
Betriebsdaten
V1 V14
Steuertafel
V1.1 Ausgangsfrequenz
11374_de
an.
