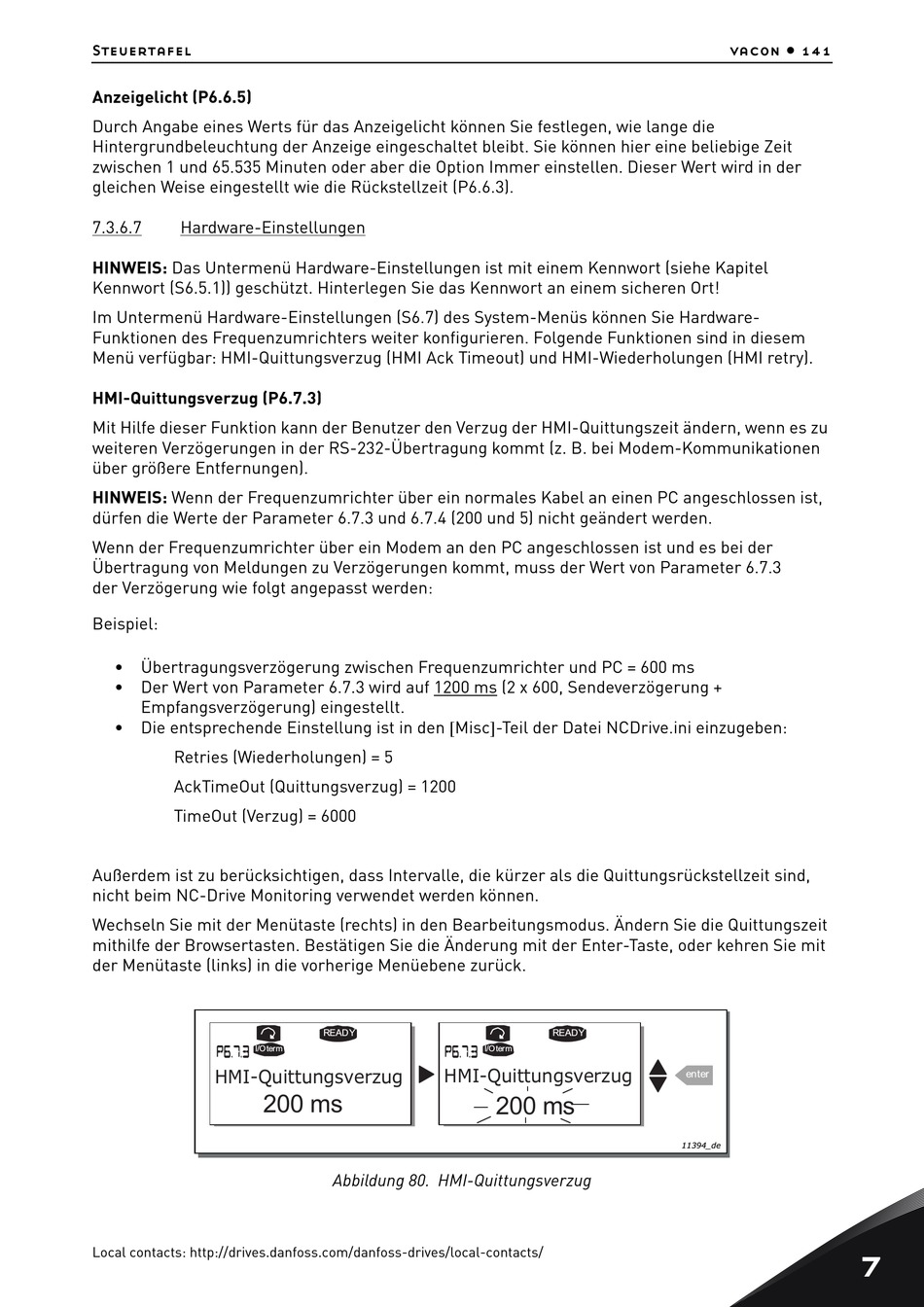

Vacon NX-Serie Betriebsanleitung Seite 143

Steuertafel
Anzeigelicht (P6.6.5)
Durch Angabe eines Werts für das Anzeigelicht können Sie festlegen, wie lange die
Hintergrundbeleuchtung der Anzeige eingeschaltet bleibt. Sie können hier eine beliebige Zeit
zwischen 1 und 65.535 Minuten oder aber die Option Immer einstellen. Dieser Wert wird in der
gleichen Weise eingestellt wie die Rückstellzeit (P6.6.3).
7.3.6.7 Hardware-Einstellungen
HINWEIS: Das Untermenü Hardware-Einstellungen ist mit einem Kennwort (siehe Kapitel
Kennwort (S6.5.1)) geschützt. Hinterlegen Sie das Kennwort an einem sicheren Ort!
Im Untermenü Hardware-Einstellungen (S6.7) des System-Menüs können Sie Hardware-
Funktionen des Frequenzumrichters weiter konfigurieren. Folgende Funktionen sind in diesem
Menü verfügbar: HMI-Quittungsverzug (HMI Ack Timeout) und HMI-Wiederholungen (HMI retry).
HMI-Quittungsverzug (P6.7.3)
Mit Hilfe dieser Funktion kann der Benutzer den Verzug der HMI-Quittungszeit ändern, wenn es zu
weiteren Verzögerungen in der RS-232-Übertragung kommt (z. B. bei Modem-Kommunikationen
über größere Entfernungen).
HINWEIS: Wenn der Frequenzumrichter über ein normales Kabel an einen PC angeschlossen ist,
dürfen die Werte der Parameter 6.7.3 und 6.7.4 (200 und 5) nicht geändert werden.
Wenn der Frequenzumrichter über ein Modem an den PC angeschlossen ist und es bei der
Übertragung von Meldungen zu Verzögerungen kommt, muss der Wert von Parameter 6.7.3
der Verzögerung wie folgt angepasst werden:
Beispiel:
• Übertragungsverzögerung zwischen Frequenzumrichter und PC = 600 ms
• Der Wert von Parameter 6.7.3 wird auf 1200 ms (2 x 600, Sendeverzögerung +
Empfangsverzögerung) eingestellt.
• Die entsprechende Einstellung ist in den Misc-Teil der Datei NCDrive.ini einzugeben:
Retries (Wiederholungen) = 5
AckTimeOut (Quittungsverzug) = 1200
TimeOut (Verzug) = 6000
Außerdem ist zu berücksichtigen, dass Intervalle, die kürzer als die Quittungsrückstellzeit sind,
nicht beim NC-Drive Monitoring verwendet werden können.
Wechseln Sie mit der Menütaste (rechts) in den Bearbeitungsmodus. Ändern Sie die Quittungszeit
mithilfe der Browsertasten. Bestätigen Sie die Änderung mit der Enter-Taste, oder kehren Sie mit
der Menütaste (links) in die vorherige Menüebene zurück.
I/O term
HMI-Quittungsverzug
200 ms
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
READY
I/O term
HMI-Quittungsverzug
200 ms
Abbildung 80. HMI-Quittungsverzug
READY
enter
11394_de
vacon • 141
7
