Verkabelung und elektrische Anschlüsse vacon • 103
6.2.3.2 Steckbrückenauswahl auf der OPT-A1-Basiskarte
Der Benutzer kann für die Steckbrücken bestimmte Positionen auf der OPT-A1-Karte auswählen
und die Funktionen des Frequenzumrichters somit seinen Anforderungen anpassen. Die Positionen
der Steckbrücken bestimmen den Signaltyp der Analog- und Digitaleingänge.
Die A1-Basiskarte umfasst vier Steckbrückenblöcke (X1, X2, X3 und X6), von denen jeder acht Stifte
und zwei Steckbrücken enthält. Die auswählbaren Positionen der Steckbrücken sind in
Abbildung 49 dargestellt.
11357_00

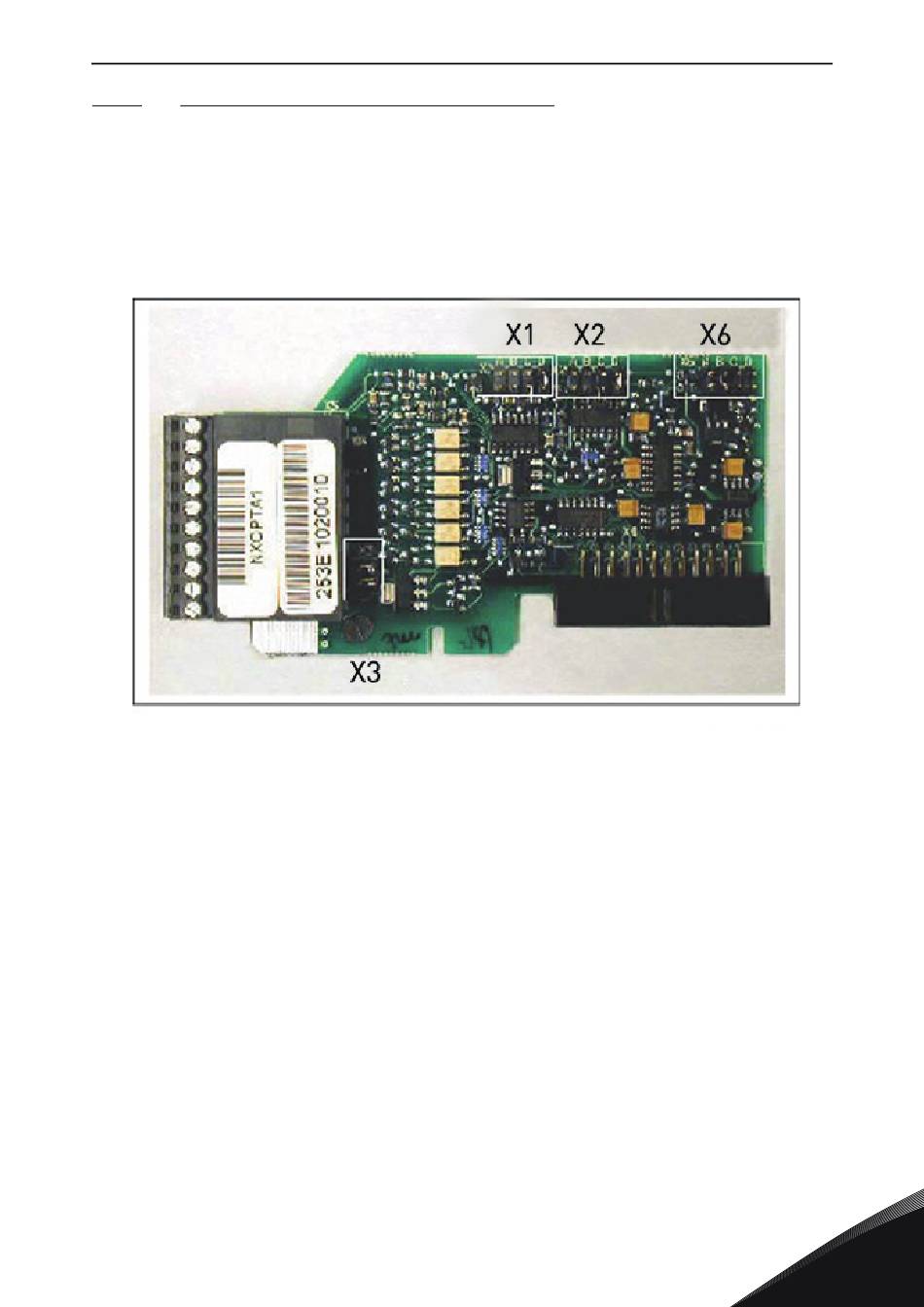

Abbildung 48. Steckbrückenblöcke auf der OPT-A1-Karte
