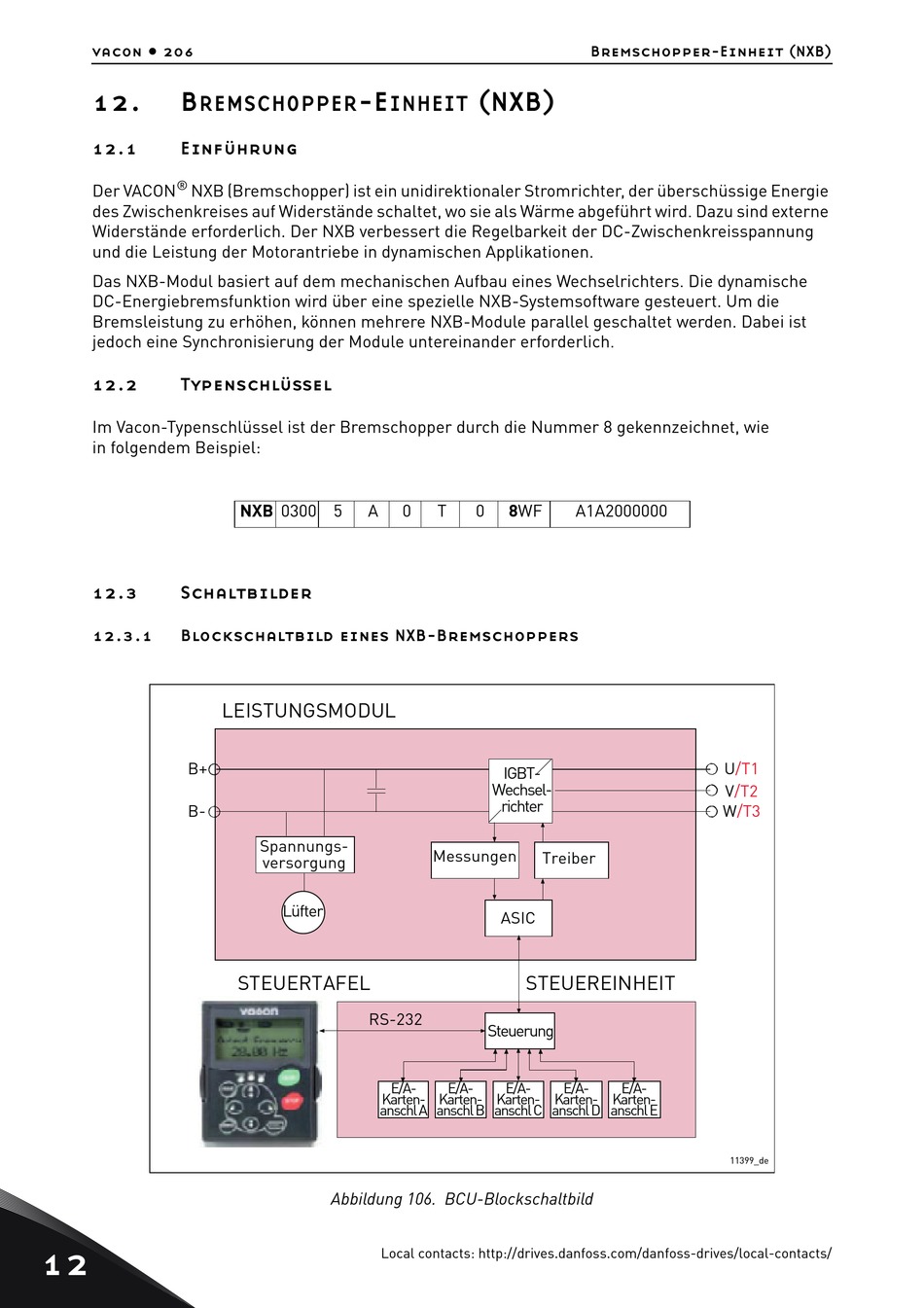

Vacon NX-Serie Betriebsanleitung Seite 208

vacon • 206
12. B
REMSCHOPPER
12.1 Einführung
®
Der VACON NXB (Bremschopper) ist ein unidirektionaler Stromrichter, der überschüssige Energie
des Zwischenkreises auf Widerstände schaltet, wo sie als Wärme abgeführt wird. Dazu sind externe
Widerstände erforderlich. Der NXB verbessert die Regelbarkeit der DC-Zwischenkreisspannung
und die Leistung der Motorantriebe in dynamischen Applikationen.
Das NXB-Modul basiert auf dem mechanischen Aufbau eines Wechselrichters. Die dynamische
DC-Energiebremsfunktion wird über eine spezielle NXB-Systemsoftware gesteuert. Um die
Bremsleistung zu erhöhen, können mehrere NXB-Module parallel geschaltet werden. Dabei ist
jedoch eine Synchronisierung der Module untereinander erforderlich.
12.2 Typenschlüssel
Im Vacon-Typenschlüssel ist der Bremschopper durch die Nummer 8 gekennzeichnet, wie
in folgendem Beispiel:
12.3 Schaltbilder
12.3.1 Blockschaltbild eines NXB-Bremschoppers
B+
B-
12
-E
INHEIT
NXB 0300 5 A
LEISTUNGSMODUL
Spannungs-
versorgung
Lüfter
STEUERTAFEL
RS-232
E/A-
Karten-
anschl A
Abbildung 106. BCU-Blockschaltbild
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
(NXB)
0 T 0 8WF A1A2000000
IGBT-
Wechsel-
richter
Messungen
Treiber
ASIC
STEUEREINHEIT
Steuerung
E/A- E/A- E/A-
Karten- Karten- Karten-
anschl B anschl C anschl D
Bremschopper-Einheit (NXB)
U/T1
V/T2
W/T3
E/A-
Karten-
anschl E
11399_de
