Steuertafel

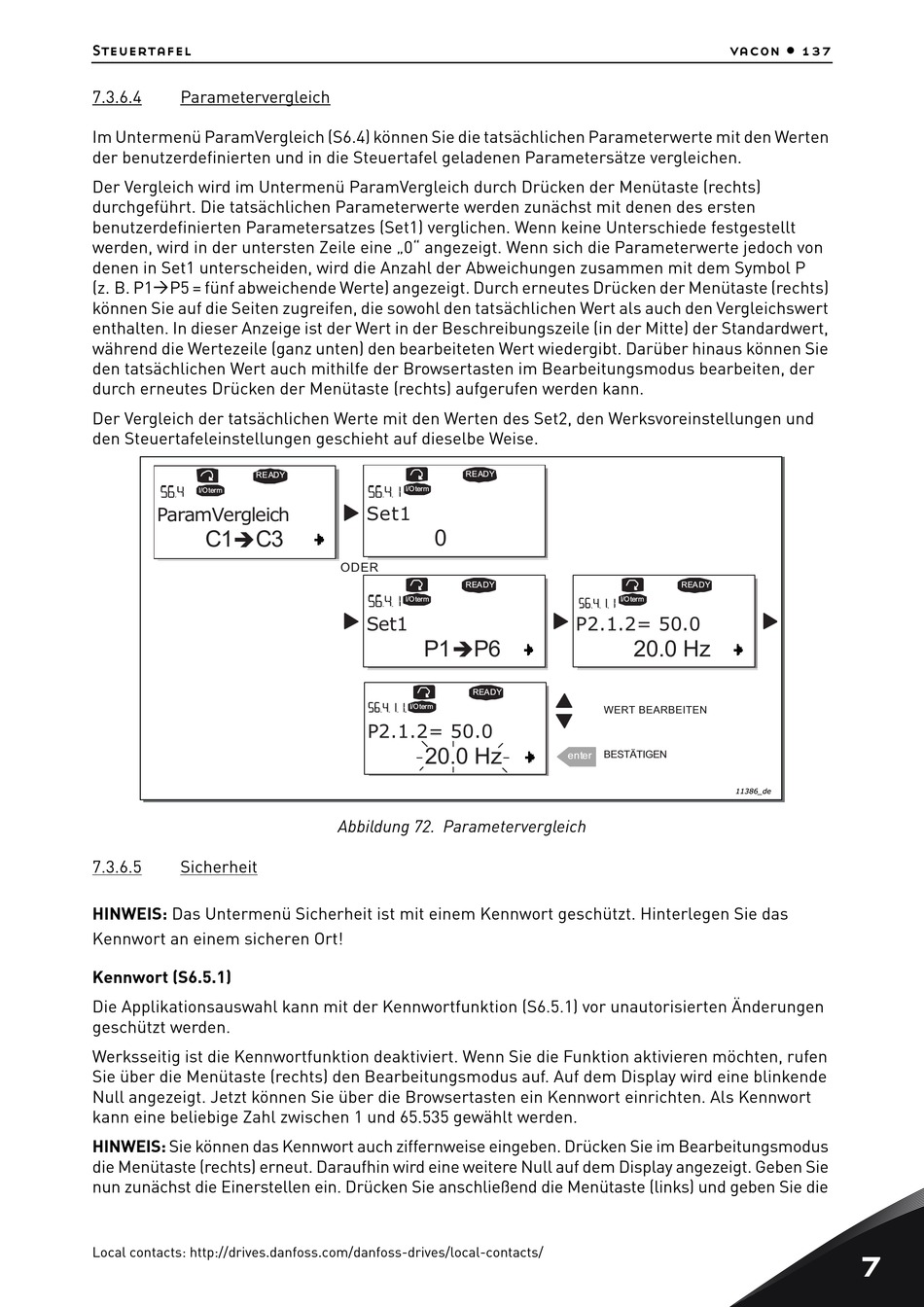

7.3.6.4 Parametervergleich
Im Untermenü ParamVergleich (S6.4) können Sie die tatsächlichen Parameterwerte mit den Werten
der benutzerdefinierten und in die Steuertafel geladenen Parametersätze vergleichen.
Der Vergleich wird im Untermenü ParamVergleich durch Drücken der Menütaste (rechts)
durchgeführt. Die tatsächlichen Parameterwerte werden zunächst mit denen des ersten
benutzerdefinierten Parametersatzes (Set1) verglichen. Wenn keine Unterschiede festgestellt
werden, wird in der untersten Zeile eine „0" angezeigt. Wenn sich die Parameterwerte jedoch von
denen in Set1 unterscheiden, wird die Anzahl der Abweichungen zusammen mit dem Symbol P
(z. B. P1P5 = fünf abweichende Werte) angezeigt. Durch erneutes Drücken der Menütaste (rechts)
können Sie auf die Seiten zugreifen, die sowohl den tatsächlichen Wert als auch den Vergleichswert
enthalten. In dieser Anzeige ist der Wert in der Beschreibungszeile (in der Mitte) der Standardwert,
während die Wertezeile (ganz unten) den bearbeiteten Wert wiedergibt. Darüber hinaus können Sie
den tatsächlichen Wert auch mithilfe der Browsertasten im Bearbeitungsmodus bearbeiten, der
durch erneutes Drücken der Menütaste (rechts) aufgerufen werden kann.
Der Vergleich der tatsächlichen Werte mit den Werten des Set2, den Werksvoreinstellungen und
den Steuertafeleinstellungen geschieht auf dieselbe Weise.
READY
I/Oterm
ParamVergleich
C1 C3
7.3.6.5 Sicherheit
HINWEIS: Das Untermenü Sicherheit ist mit einem Kennwort geschützt. Hinterlegen Sie das
Kennwort an einem sicheren Ort!
Kennwort (S6.5.1)
Die Applikationsauswahl kann mit der Kennwortfunktion (S6.5.1) vor unautorisierten Änderungen
geschützt werden.
Werksseitig ist die Kennwortfunktion deaktiviert. Wenn Sie die Funktion aktivieren möchten, rufen
Sie über die Menütaste (rechts) den Bearbeitungsmodus auf. Auf dem Display wird eine blinkende
Null angezeigt. Jetzt können Sie über die Browsertasten ein Kennwort einrichten. Als Kennwort
kann eine beliebige Zahl zwischen 1 und 65.535 gewählt werden.
HINWEIS: Sie können das Kennwort auch ziffernweise eingeben. Drücken Sie im Bearbeitungsmodus
die Menütaste (rechts) erneut. Daraufhin wird eine weitere Null auf dem Display angezeigt. Geben Sie
nun zunächst die Einerstellen ein. Drücken Sie anschließend die Menütaste (links) und geben Sie die
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
READY
I/Oterm
Set1
0
ODER
READY
I/Oterm
Set1
P1 P6
READY
I/Oterm
P2.1.2= 50.0
20.0 Hz
Abbildung 72. Parametervergleich
vacon • 137
READY
I/Oterm
P2.1.2= 50.0
20.0 Hz
WERT BEARBEITEN
BESTÄTIGEN
enter
11386_de
