PROline Promag 53 PROFIBUS-DP/-PA
!
"
Endress+Hauser
3.3
Einbau
3.3.1
Einbau Messaufnehmer Promag W
Hinweis!
Schrauben, Muttern, Dichtungen, usw. sind nicht im Lieferumfang enthalten und müs-
sen bauseits bereit gestellt werden.
Der Messaufnehmer wird zwischen die Rohrleitungsflansche montiert:
• Beachten Sie unbedingt die dazu erforderlichen Schrauben-Anziehdrehmomente auf
Seite 29 ff.
• Die Montage zusätzlicher Erdungsscheiben ist auf Seite 28 beschrieben.

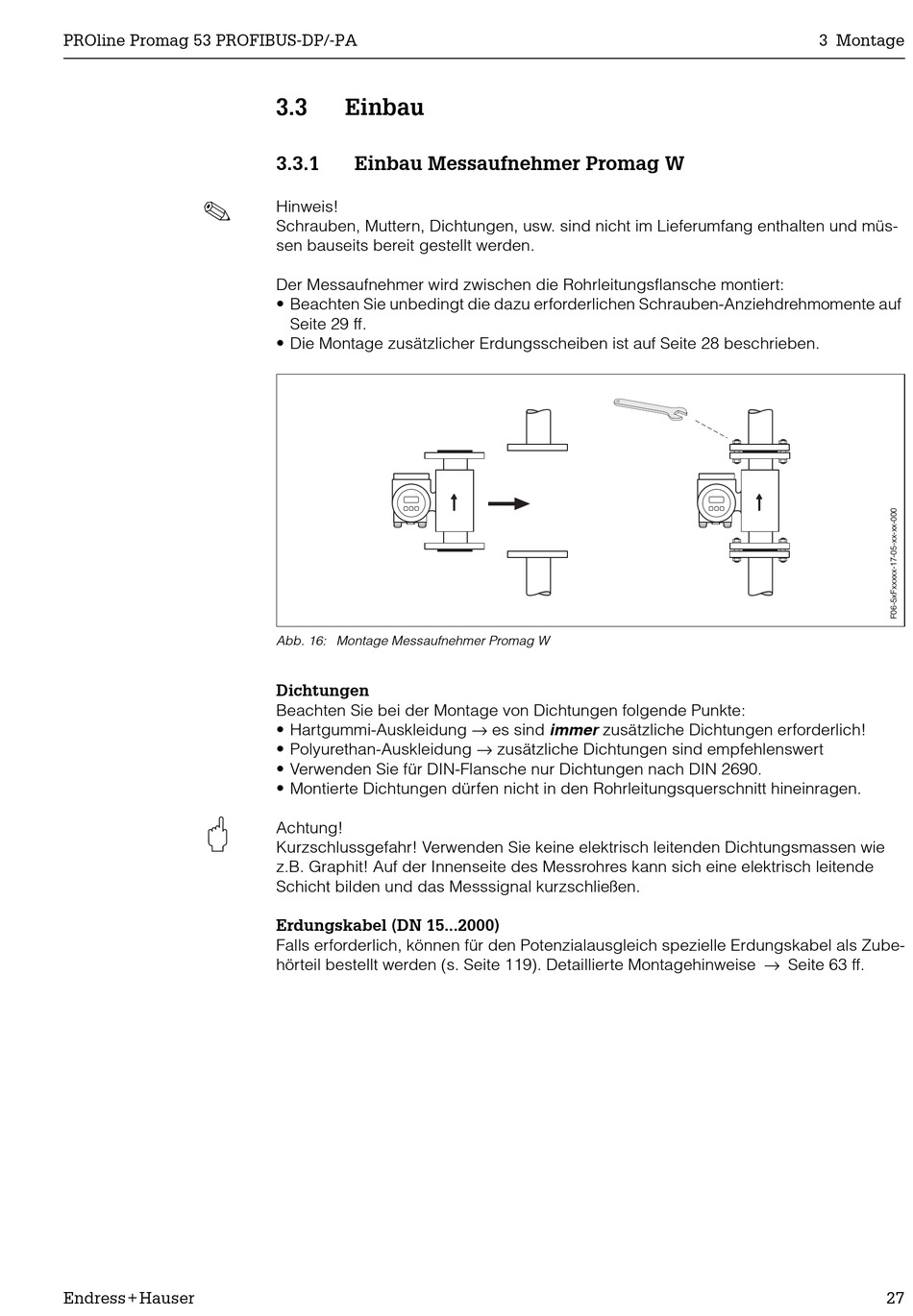

Abb. 16: Montage Messaufnehmer Promag W
Dichtungen
Beachten Sie bei der Montage von Dichtungen folgende Punkte:
• Hartgummi-Auskleidung → es sind immer zusätzliche Dichtungen erforderlich!
• Polyurethan-Auskleidung → zusätzliche Dichtungen sind empfehlenswert
• Verwenden Sie für DIN-Flansche nur Dichtungen nach DIN 2690.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
Achtung!
Kurzschlussgefahr! Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie
z.B. Graphit! Auf der Innenseite des Messrohres kann sich eine elektrisch leitende
Schicht bilden und das Messsignal kurzschließen.
Erdungskabel (DN 15...2000)
Falls erforderlich, können für den Potenzialausgleich spezielle Erdungskabel als Zube-
hörteil bestellt werden (s. Seite 119). Detaillierte Montagehinweise → Seite 63 ff.
3 Montage
27
