Einbau
3.3.1
Einbau Messaufnehmer Promag W
Hinweis!
Schrauben, Muttern, Dichtungen, usw. sind nicht im Lieferumfang enthalten und müssen bauseits
bereit gestellt werden.
Der Messaufnehmer wird zwischen die Rohrleitungsflansche montiert:
• Beachten Sie unbedingt die dazu erforderlichen Schrauben-Anziehdrehmomente → Seite 30 ff.
• Angaben zur Montage zusätzlicher Erdungsscheiben → Seite 28

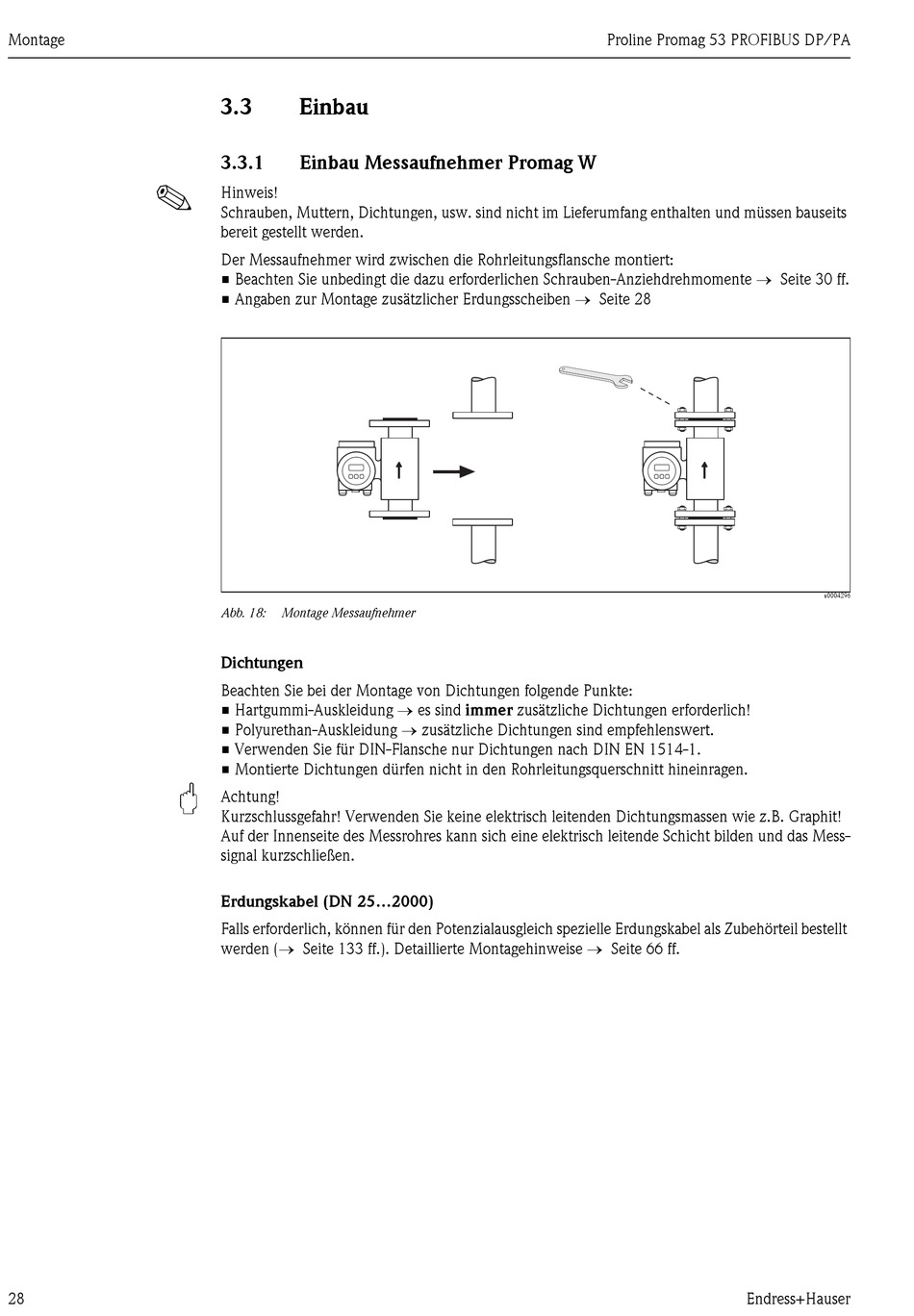

Abb. 18:
Montage Messaufnehmer
Dichtungen
Beachten Sie bei der Montage von Dichtungen folgende Punkte:
• Hartgummi-Auskleidung → es sind immer zusätzliche Dichtungen erforderlich!
• Polyurethan-Auskleidung → zusätzliche Dichtungen sind empfehlenswert.
• Verwenden Sie für DIN-Flansche nur Dichtungen nach DIN EN 1514-1.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
Achtung!
Kurzschlussgefahr! Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie z.B. Graphit!
Auf der Innenseite des Messrohres kann sich eine elektrisch leitende Schicht bilden und das Mess-
signal kurzschließen.
Erdungskabel (DN 25...2000)
Falls erforderlich, können für den Potenzialausgleich spezielle Erdungskabel als Zubehörteil bestellt
werden (→ Seite 133 ff.). Detaillierte Montagehinweise → Seite 66 ff.
