Montage
2.3

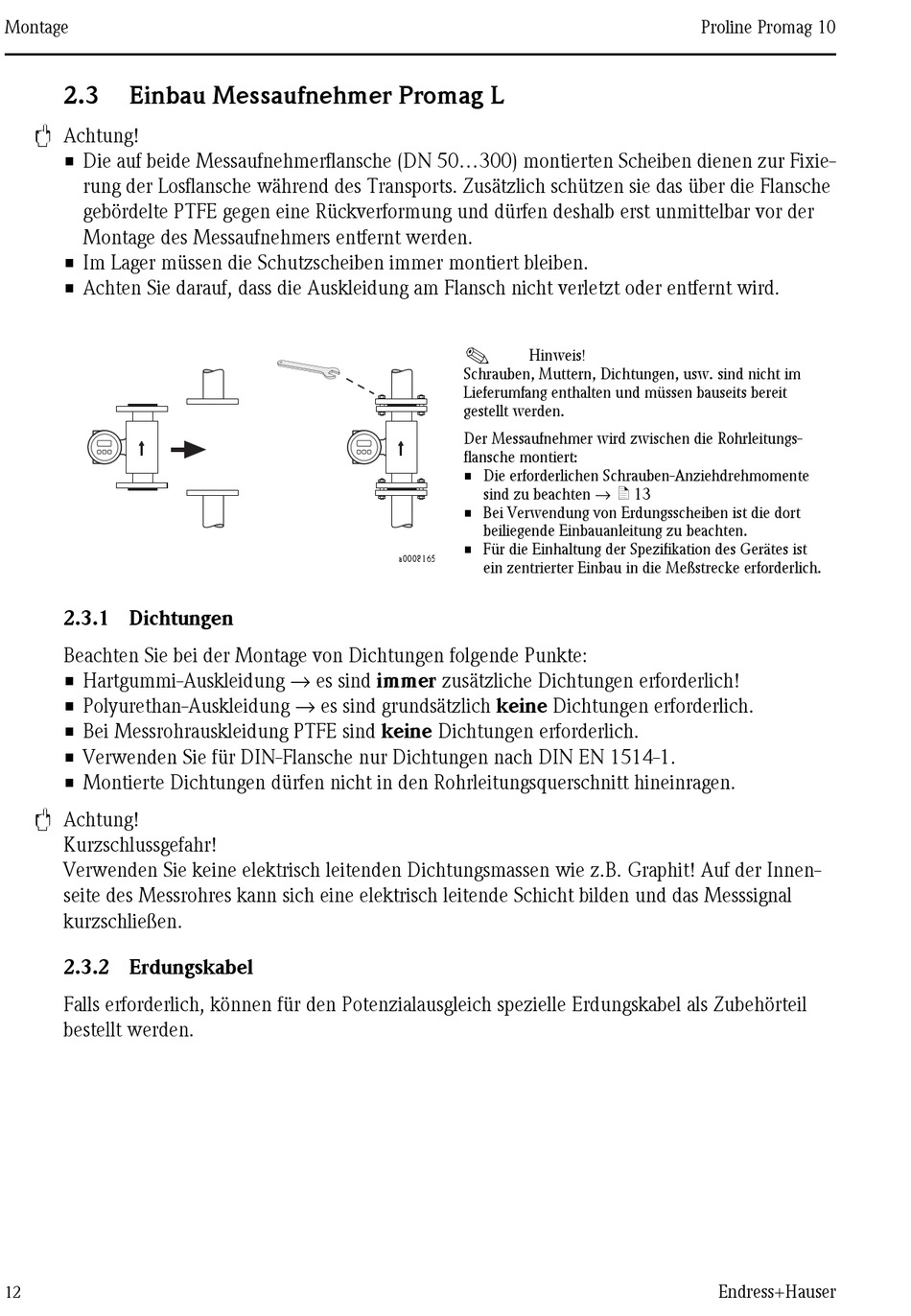

Einbau Messaufnehmer Promag L

"
Achtung!
• Die auf beide Messaufnehmerflansche (DN 50...300) montierten Scheiben dienen zur Fixie-
rung der Losflansche während des Transports. Zusätzlich schützen sie das über die Flansche
gebördelte PTFE gegen eine Rückverformung und dürfen deshalb erst unmittelbar vor der
Montage des Messaufnehmers entfernt werden.
• Im Lager müssen die Schutzscheiben immer montiert bleiben.
• Achten Sie darauf, dass die Auskleidung am Flansch nicht verletzt oder entfernt wird.
2.3.1 Dichtungen
Beachten Sie bei der Montage von Dichtungen folgende Punkte:
• Hartgummi-Auskleidung → es sind immer zusätzliche Dichtungen erforderlich!
• Polyurethan-Auskleidung → es sind grundsätzlich keine Dichtungen erforderlich.
• Bei Messrohrauskleidung PTFE sind keine Dichtungen erforderlich.
• Verwenden Sie für DIN-Flansche nur Dichtungen nach DIN EN 1514-1.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
"
Achtung!
Kurzschlussgefahr!
Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie z.B. Graphit! Auf der Innen-
seite des Messrohres kann sich eine elektrisch leitende Schicht bilden und das Messsignal
kurzschließen.
2.3.2 Erdungskabel
Falls erforderlich, können für den Potenzialausgleich spezielle Erdungskabel als Zubehörteil
bestellt werden.
12
!
Hinweis!
Schrauben, Muttern, Dichtungen, usw. sind nicht im
Lieferumfang enthalten und müssen bauseits bereit
gestellt werden.
Der Messaufnehmer wird zwischen die Rohrleitungs-
flansche montiert:
• Die erforderlichen Schrauben-Anziehdrehmomente
sind zu beachten → ä 13
• Bei Verwendung von Erdungsscheiben ist die dort
beiliegende Einbauanleitung zu beachten.
• Für die Einhaltung der Spezifikation des Gerätes ist
a0008165
ein zentrierter Einbau in die Meßstrecke erforderlich.
