Einbau

3.3.1

Einbau Messaufnehmer Promag S

Hinweis!
Schrauben, Muttern, Dichtungen usw. sind nicht im Lieferumfang enthalten und müssen bauseits
bereit gestellt werden.
Achtung!
• Die auf beide Messaufnehmerflansche montierten Scheiben schützen das über die Flansche
gebördelte PTFE-Material gegen eine Rückverformung. Diese Schutzscheiben dürfen deshalb erst
unmittelbar vor der Montage des Messaufnehmers entfernt werden.
• Im Lager müssen Schutzscheiben immer montiert bleiben.
• Achten Sie darauf, dass die Auskleidung am Flansch nicht verletzt oder entfernt wird.
Der Messaufnehmer wird zwischen die Rohrleitungsflansche montiert:
• Beachten Sie unbedingt die dazu erforderlichen Schrauben-Anziehdrehmomente → ä 23
• Bei Verwendung von Erdungs-/Kantenschutzscheiben ist die dort beiliegende Einbauanleitung
zu beachten.

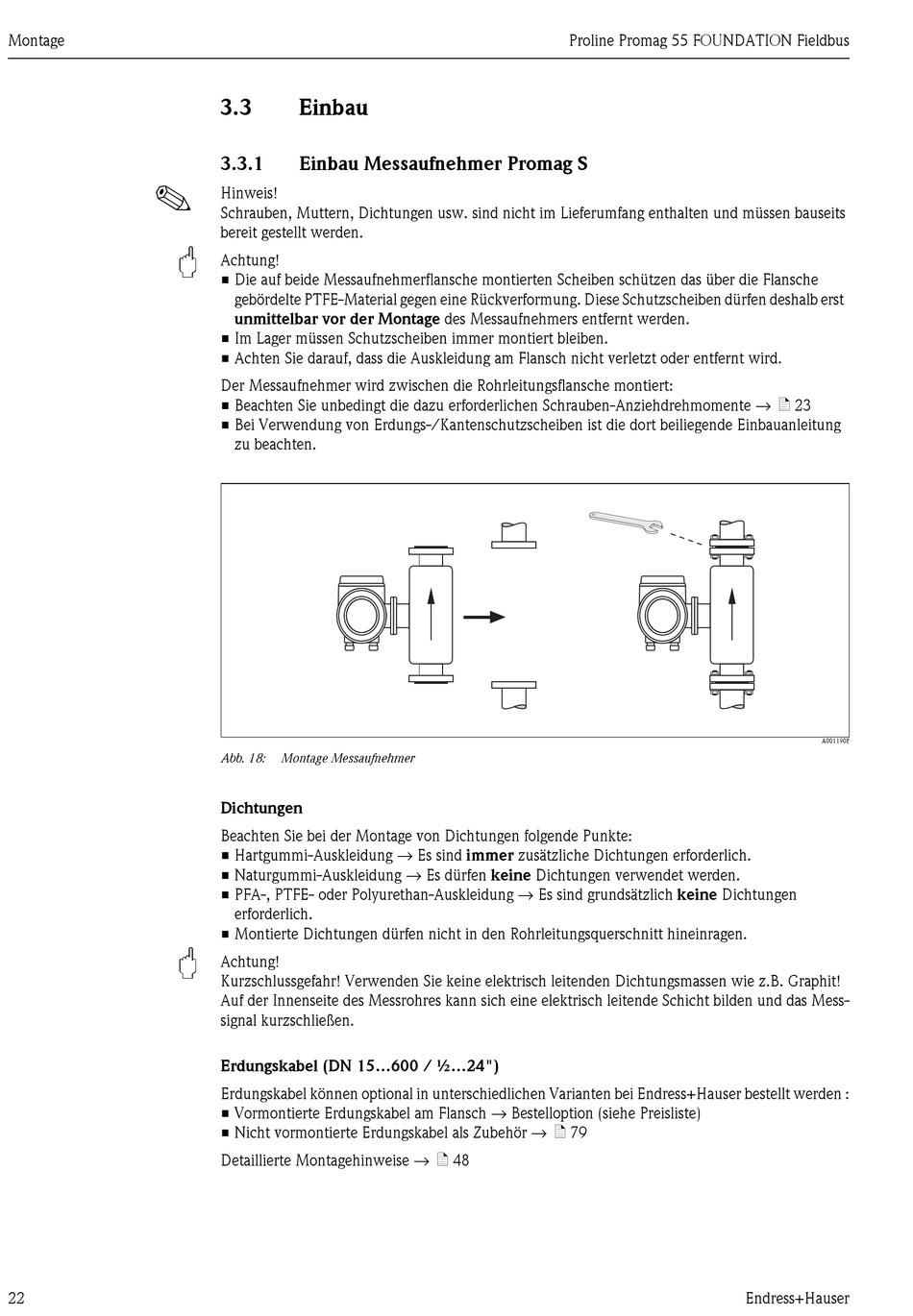

Abb. 18: Montage Messaufnehmer
Dichtungen
Beachten Sie bei der Montage von Dichtungen folgende Punkte:
• Hartgummi-Auskleidung → Es sind immer zusätzliche Dichtungen erforderlich.
• Naturgummi-Auskleidung → Es dürfen keine Dichtungen verwendet werden.
• PFA-, PTFE- oder Polyurethan-Auskleidung → Es sind grundsätzlich keine Dichtungen
erforderlich.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
Achtung!
Kurzschlussgefahr! Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie z.B. Graphit!
Auf der Innenseite des Messrohres kann sich eine elektrisch leitende Schicht bilden und das Mess-
signal kurzschließen.
Erdungskabel (DN 15...600 / ½...24")
Erdungskabel können optional in unterschiedlichen Varianten bei Endress+Hauser bestellt werden :
• Vormontierte Erdungskabel am Flansch → Bestelloption (siehe Preisliste)
• Nicht vormontierte Erdungskabel als Zubehör → ä 79
Detaillierte Montagehinweise → ä 48
