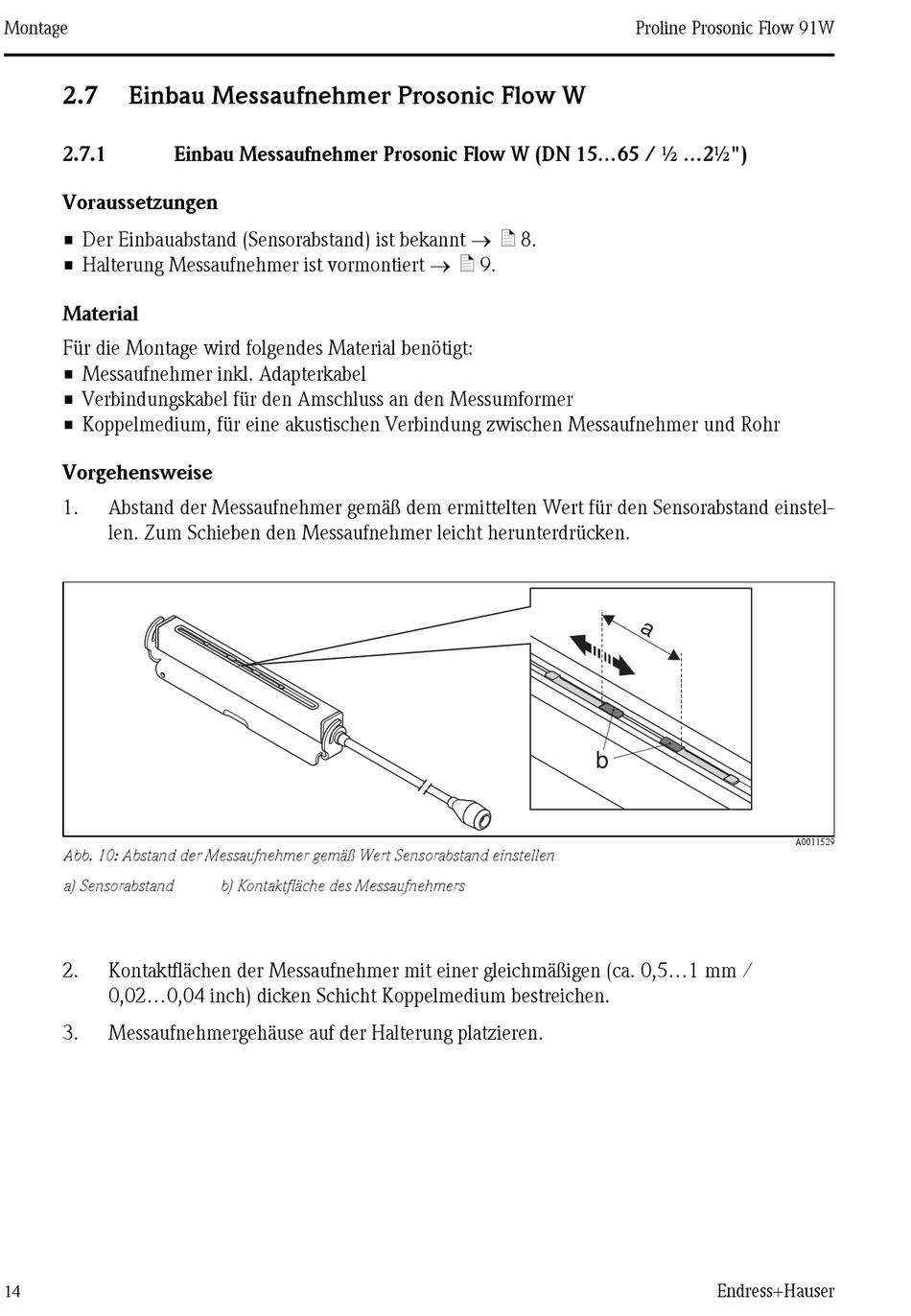

Montage
2.7

Einbau Messaufnehmer Prosonic Flow W

2.7.1
Einbau Messaufnehmer Prosonic Flow W (DN 15...65 / ½ ...2½")
Voraussetzungen
• Der Einbauabstand (Sensorabstand) ist bekannt ä 8.
• Halterung Messaufnehmer ist vormontiert ä 9.
Material
Für die Montage wird folgendes Material benötigt:
• Messaufnehmer inkl. Adapterkabel
• Verbindungskabel für den Amschluss an den Messumformer
• Koppelmedium, für eine akustischen Verbindung zwischen Messaufnehmer und Rohr
Vorgehensweise
1.
Abstand der Messaufnehmer gemäß dem ermittelten Wert für den Sensorabstand einstel-
len. Zum Schieben den Messaufnehmer leicht herunterdrücken.
Abb. 10: Abstand der Messaufnehmer gemäß Wert Sensorabstand einstellen
a) Sensorabstand
2.
Kontaktflächen der Messaufnehmer mit einer gleichmäßigen (ca. 0,5...1 mm /
0,02...0,04 inch) dicken Schicht Koppelmedium bestreichen.
3.
Messaufnehmergehäuse auf der Halterung platzieren.
14
b) Kontaktfläche des Messaufnehmers
Proline Prosonic Flow 91W
b
Endress+Hauser
A0011529
